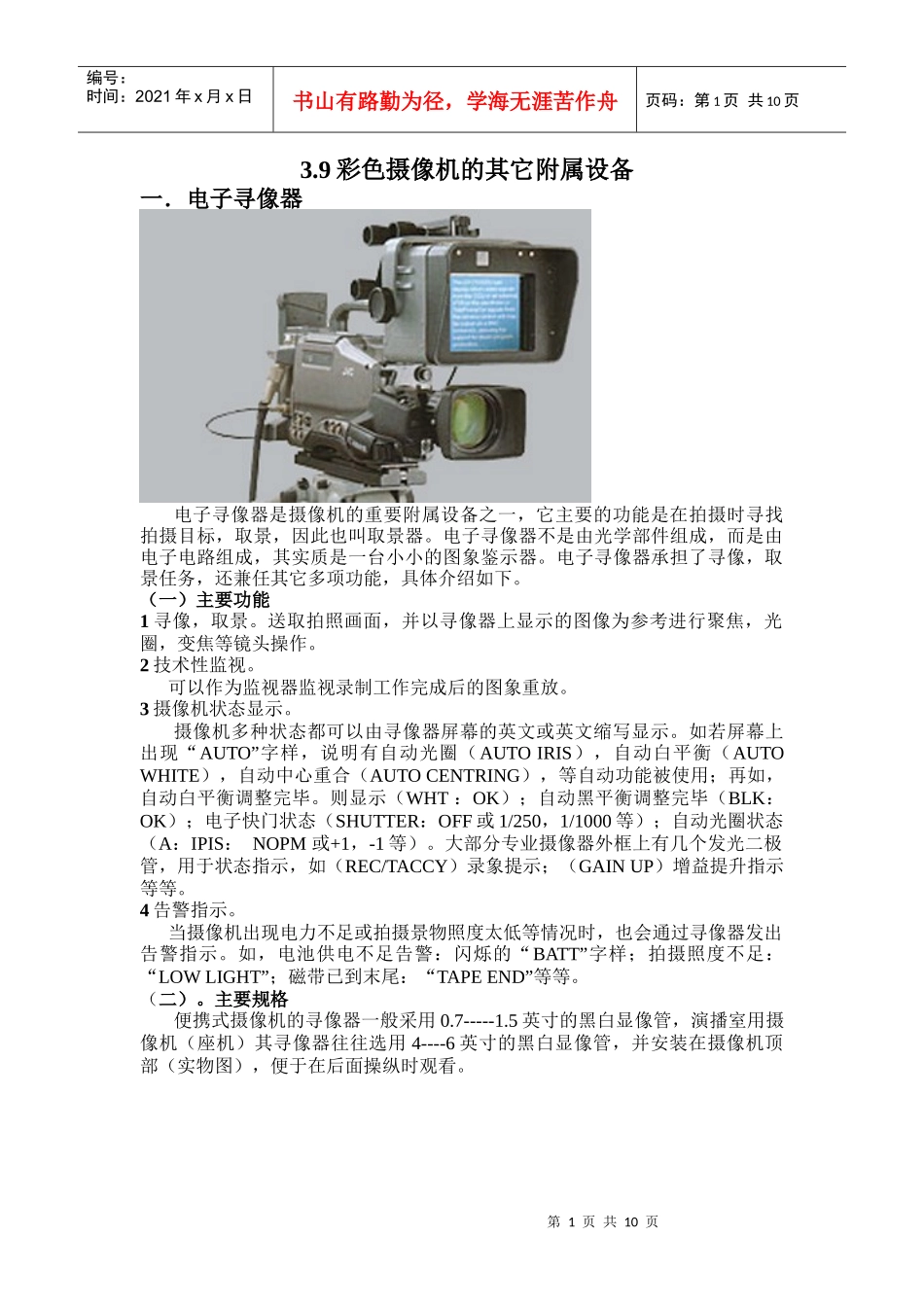

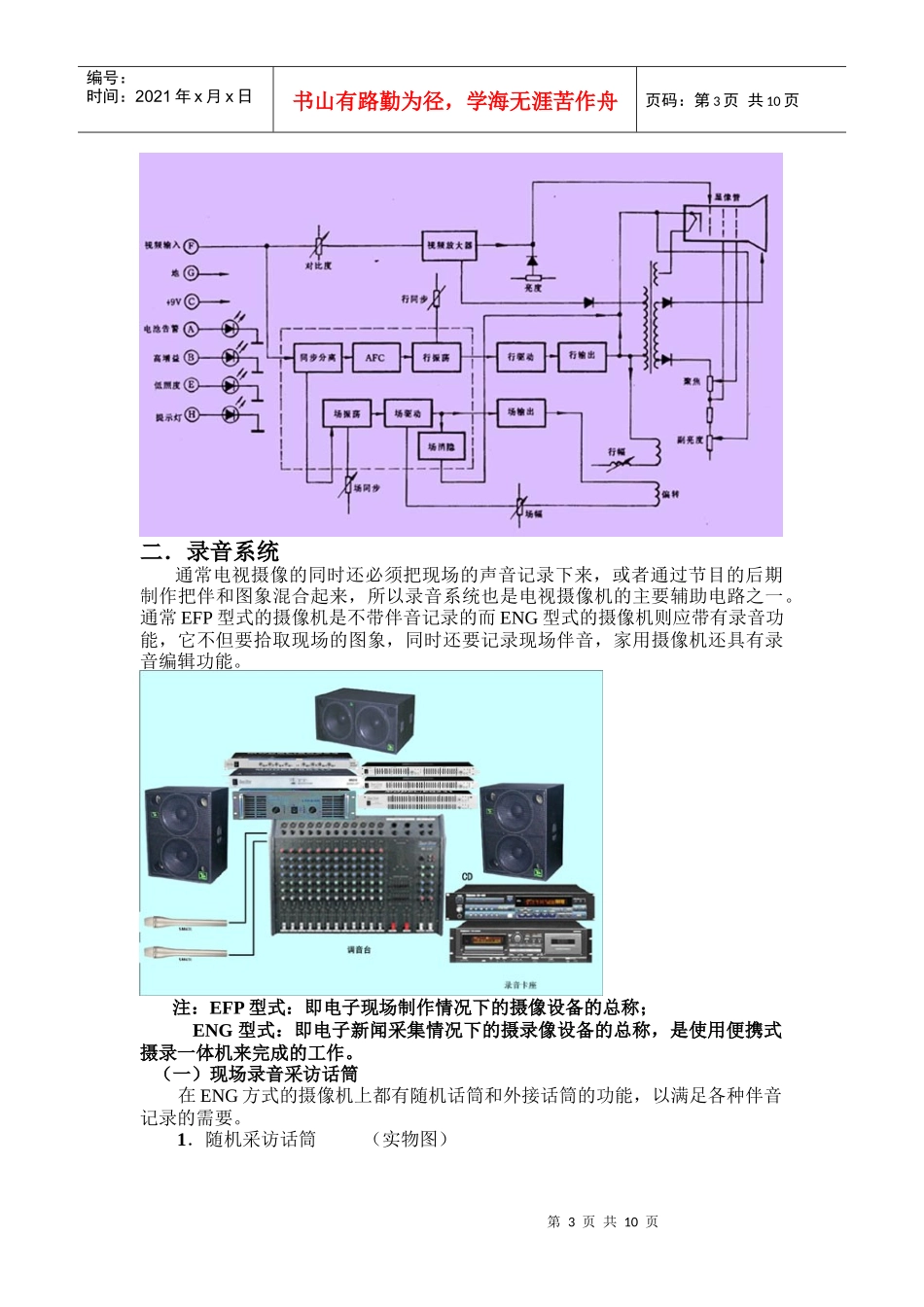

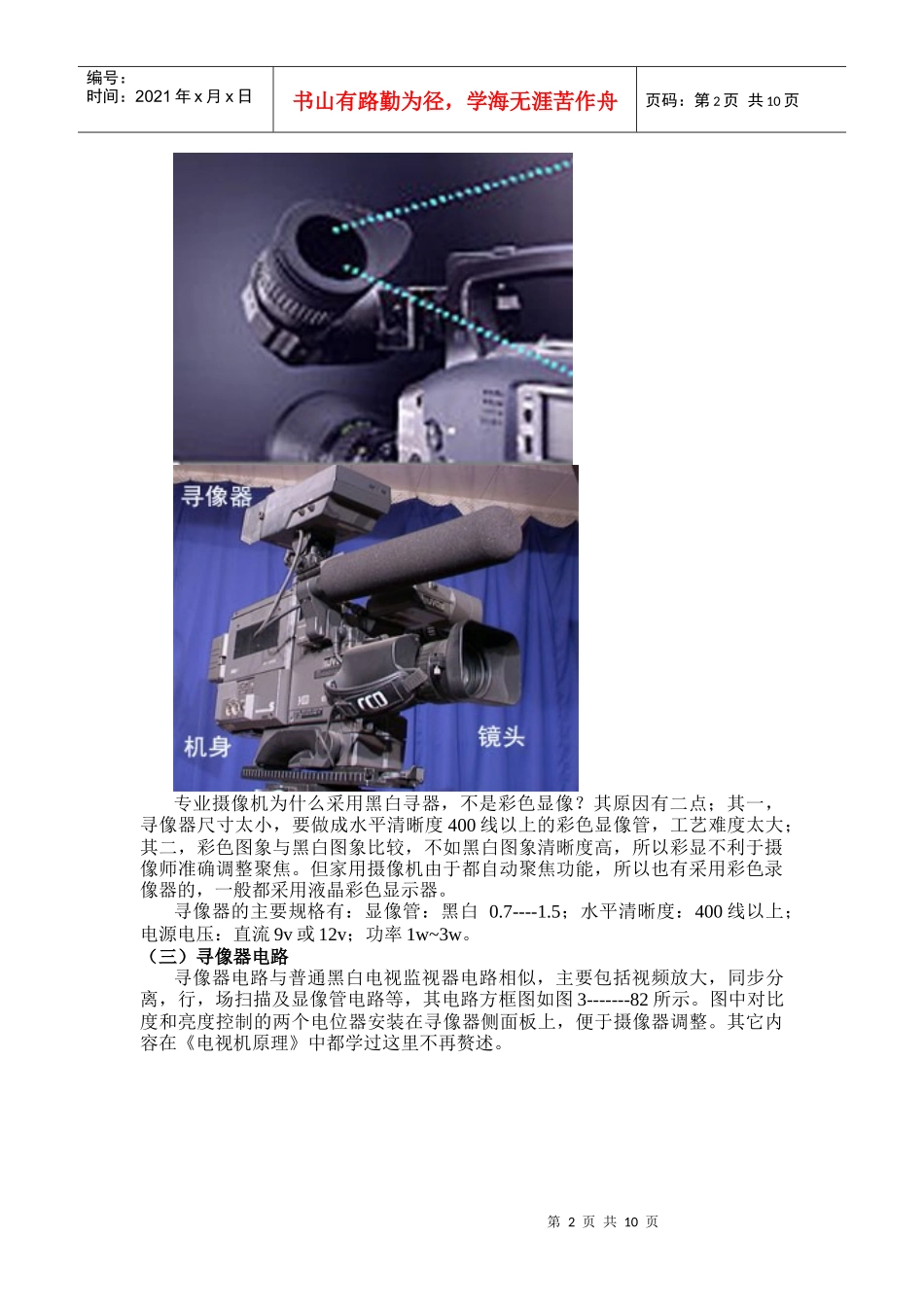

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页3.9彩色摄像机的其它附属设备一．电子寻像器电子寻像器是摄像机的重要附属设备之一，它主要的功能是在拍摄时寻找拍摄目标，取景，因此也叫取景器。电子寻像器不是由光学部件组成，而是由电子电路组成，其实质是一台小小的图象鉴示器。电子寻像器承担了寻像，取景任务，还兼任其它多项功能，具体介绍如下。（一）主要功能1寻像，取景。送取拍照画面，并以寻像器上显示的图像为参考进行聚焦，光圈，变焦等镜头操作。2技术性监视。可以作为监视器监视录制工作完成后的图象重放。3摄像机状态显示。摄像机多种状态都可以由寻像器屏幕的英文或英文缩写显示。如若屏幕上出现“AUTO”字样，说明有自动光圈（AUTOIRIS），自动白平衡（AUTOWHITE），自动中心重合（AUTOCENTRING），等自动功能被使用；再如，自动白平衡调整完毕。则显示（WHT：OK）；自动黑平衡调整完毕（BLK：OK）；电子快门状态（SHUTTER：OFF或1/250，1/1000等）；自动光圈状态（A：IPIS：NOPM或+1，-1等）。大部分专业摄像器外框上有几个发光二极管，用于状态指示，如（REC/TACCY）录象提示；（GAINUP）增益提升指示等等。4告警指示。当摄像机出现电力不足或拍摄景物照度太低等情况时，也会通过寻像器发出告警指示。如，电池供电不足告警：闪烁的“BATT”字样；拍摄照度不足：“LOWLIGHT”；磁带已到末尾：“TAPEEND”等等。（二）。主要规格便携式摄像机的寻像器一般采用0.7-----1.5英寸的黑白显像管，演播室用摄像机（座机）其寻像器往往选用4----6英寸的黑白显像管，并安装在摄像机顶部（实物图），便于在后面操纵时观看。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页专业摄像机为什么采用黑白寻器，不是彩色显像？其原因有二点；其一，寻像器尺寸太小，要做成水平清晰度400线以上的彩色显像管，工艺难度太大；其二，彩色图象与黑白图象比较，不如黑白图象清晰度高，所以彩显不利于摄像师准确调整聚焦。但家用摄像机由于都自动聚焦功能，所以也有采用彩色录像器的，一般都采用液晶彩色显示器。寻像器的主要规格有：显像管：黑白0.7----1.5；水平清晰度：400线以上；电源电压：直流9v或12v；功率1w~3w。（三）寻像器电路寻像器电路与普通黑白电视监视器电路相似，主要包括视频放大，同步分离，行，场扫描及显像管电路等，其电路方框图如图3-------82所示。图中对比度和亮度控制的两个电位器安装在寻像器侧面板上，便于摄像器调整。其它内容在《电视机原理》中都学过这里不再赘述。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页二．录音系统通常电视摄像的同时还必须把现场的声音记录下来，或者通过节目的后期制作把伴和图象混合起来，所以录音系统也是电视摄像机的主要辅助电路之一。通常EFP型式的摄像机是不带伴音记录的而ENG型式的摄像机则应带有录音功能，它不但要拾取现场的图象，同时还要记录现场伴音，家用摄像机还具有录音编辑功能。注：EFP型式：即电子现场制作情况下的摄像设备的总称；ENG型式：即电子新闻采集情况下的摄录像设备的总称，是使用便携式摄录一体机来完成的工作。（一）现场录音采访话筒在ENG方式的摄像机上都有随机话筒和外接话筒的功能，以满足各种伴音记录的需要。1．随机采访话筒（实物图）第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页它安装在摄像机头上，与变焦镜头同向平行地对着拍摄目标。在摄像机开启录像工作的同时，音频通道亦被接通，其录音信号与图象信号一起送到录象机内。由于话筒是与机头同步运动的，因此它取的是全量音。一般专业摄像机话筒都是具有一定方向性的话筒，家用摄像机则多采用驻极体话筒，方向性差一些，但都具有较高的灵敏度。由于外景拍摄时录音工作受然环境影响较大，如刮风声造成录音杂音等等，所以在录音话筒上一般都加套防风罩。2．外接采访话筒为了达到画面特写与声音特写相一致，应该把话筒线延长，这样使...
