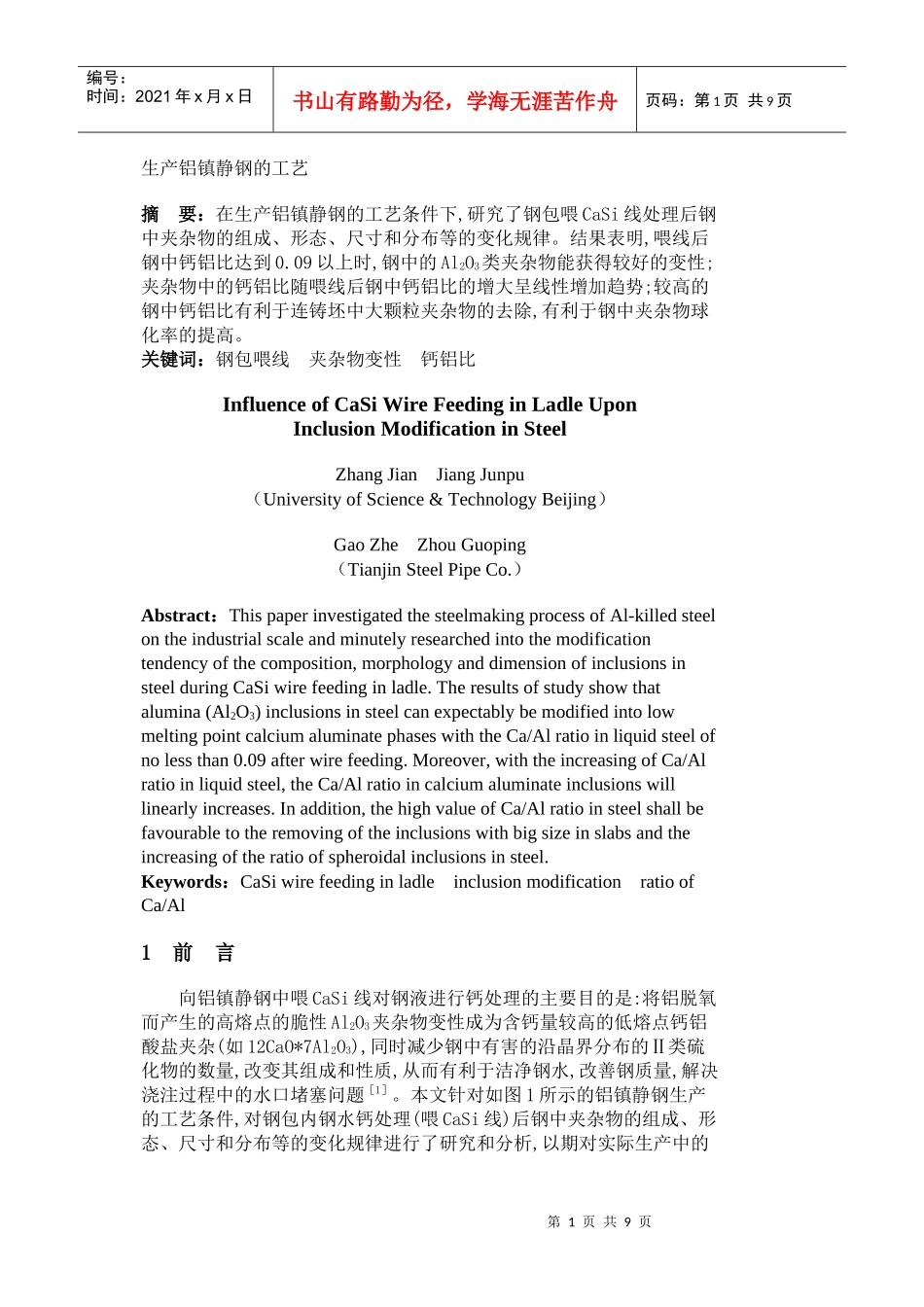

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页生产铝镇静钢的工艺摘要：在生产铝镇静钢的工艺条件下,研究了钢包喂CaSi线处理后钢中夹杂物的组成、形态、尺寸和分布等的变化规律。结果表明,喂线后钢中钙铝比达到0.09以上时,钢中的Al2O3类夹杂物能获得较好的变性;夹杂物中的钙铝比随喂线后钢中钙铝比的增大呈线性增加趋势;较高的钢中钙铝比有利于连铸坯中大颗粒夹杂物的去除,有利于钢中夹杂物球化率的提高。关键词：钢包喂线夹杂物变性钙铝比InfluenceofCaSiWireFeedinginLadleUponInclusionModificationinSteelZhangJianJiangJunpu（UniversityofScience&TechnologyBeijing）GaoZheZhouGuoping（TianjinSteelPipeCo.）Abstract：ThispaperinvestigatedthesteelmakingprocessofAl-killedsteelontheindustrialscaleandminutelyresearchedintothemodificationtendencyofthecomposition,morphologyanddimensionofinclusionsinsteelduringCaSiwirefeedinginladle.Theresultsofstudyshowthatalumina(Al2O3)inclusionsinsteelcanexpectablybemodifiedintolowmeltingpointcalciumaluminatephaseswiththeCa/Alratioinliquidsteelofnolessthan0.09afterwirefeeding.Moreover,withtheincreasingofCa/Alratioinliquidsteel,theCa/Alratioincalciumaluminateinclusionswilllinearlyincreases.Inaddition,thehighvalueofCa/Alratioinsteelshallbefavourabletotheremovingoftheinclusionswithbigsizeinslabsandtheincreasingoftheratioofspheroidalinclusionsinsteel.Keywords：CaSiwirefeedinginladleinclusionmodificationratioofCa/Al1前言向铝镇静钢中喂CaSi线对钢液进行钙处理的主要目的是:将铝脱氧而产生的高熔点的脆性Al2O3夹杂物变性成为含钙量较高的低熔点钙铝酸盐夹杂(如12CaO*7Al2O3),同时减少钢中有害的沿晶界分布的Ⅱ类硫化物的数量,改变其组成和性质,从而有利于洁净钢水,改善钢质量,解决浇注过程中的水口堵塞问题［1］。本文针对如图1所示的铝镇静钢生产的工艺条件,对钢包内钢水钙处理(喂CaSi线)后钢中夹杂物的组成、形态、尺寸和分布等的变化规律进行了研究和分析,以期对实际生产中的第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页钢水钙处理提供参考。图1炼钢生产工艺流程简图2试验条件在如图1所示的工艺流程中,对34Mn5钢种进行喂线试验。在每个试验炉次喂线前、喂线后、连铸中间包及连铸铸坯处取得钢水铸态样和铸坯铸态样。钢包和连铸中间包内钢水用真空取样器吸取。其中喂线前钢样在喂CaSi线前3min以内于钢包内取得,喂线后钢样在喂CaSi线后3min以内取得,连铸中间包内的钢样在大包开浇后14～23min时取得,铸坯试样则从每炉的第4至第6根管坯上切取。对所取试样,按要求切取、磨平和抛光制成金相试样,并进行了较系统的金相分析、SEM分析和图像仪分析。3试验结果3.1夹杂物中相对含钙量的变化选择有代表性的试验炉次,对其喂线前、喂线后、中间包以及连铸坯处的钢样进行了较仔细的扫描电镜分析,通过整体观测和随机分析,得到如表1的结果。表1各工艺点处钢中及夹杂物中的平均钙铝比炉号钙铝比Ca/Al连铸坯夹杂物中钙铝比Ca/Al喂线前喂线后中间包钢中夹杂物中钢中夹杂物中钢中夹杂物中9527350.0400.1970.1131.0770.1081.0020.9669527380.0170.0420.0690.2790.0520.5920.3389527390.0160.1190.0460.2170.0480.5990.4219527450.0290.2300.0900.8850.0930.8680.776从表1中可以看出,喂线前夹杂物中的平均钙铝比(Ca/Al)在0.042～0.230之间,按此推算所形成的钙铝酸盐夹杂物当为CA6或CA6和Al2O3、CA2共存。在喂线后,夹杂物中的含钙量即钙铝比(Ca/Al)都较喂第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页线前提高,特别是,随着钢中钙铝比［Ca/Al］的提高,钙铝酸盐夹杂中钙的相对含量显著增加,这种趋势可以从图2中清楚地看出。喂线后钢中钙铝比较高的952735炉(0.113)和952745炉(0.090),其钙铝酸盐夹杂中的(Ca/Al)比分别为1.077和0.885,由此对应的夹杂物相一般为C12...
