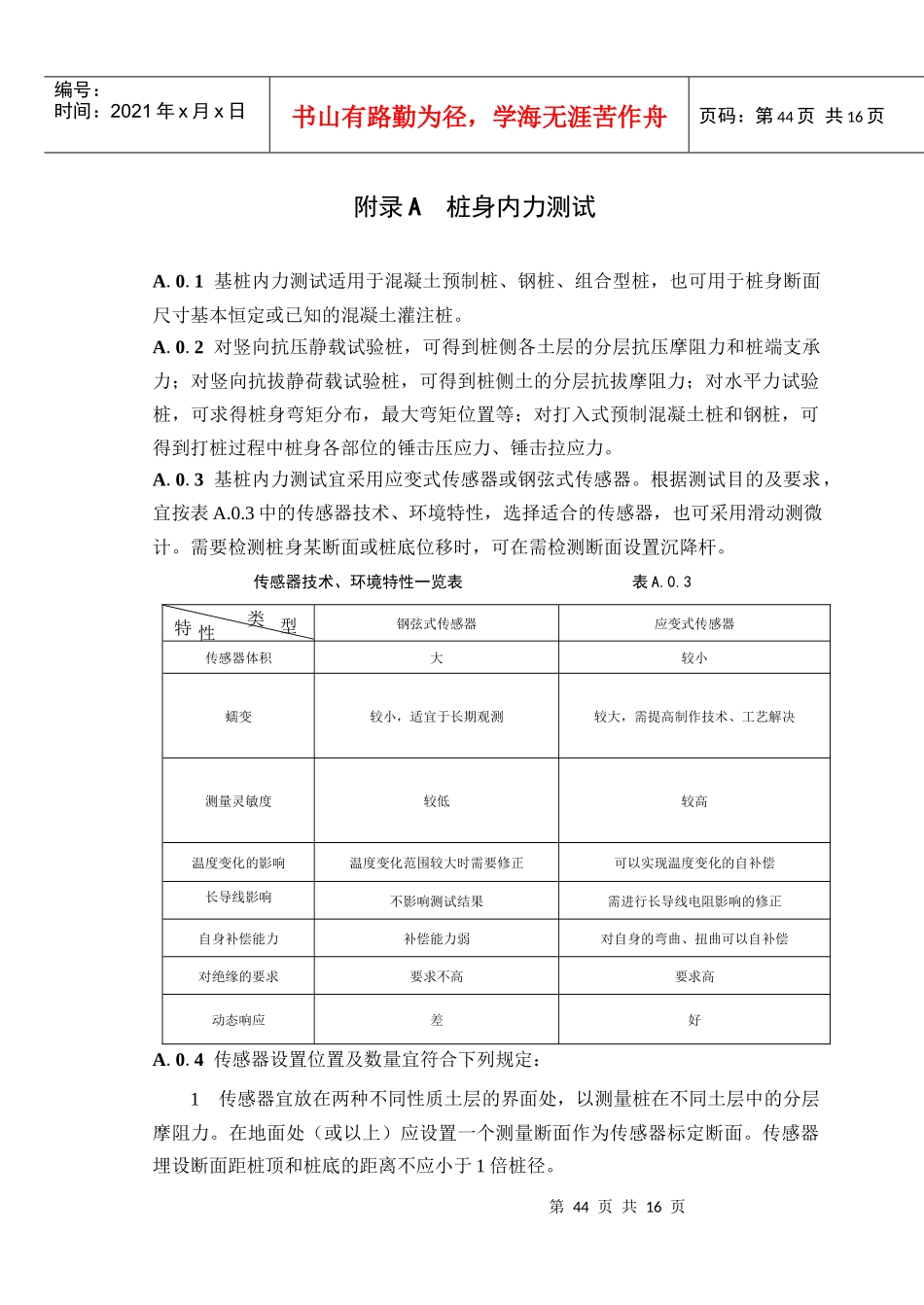

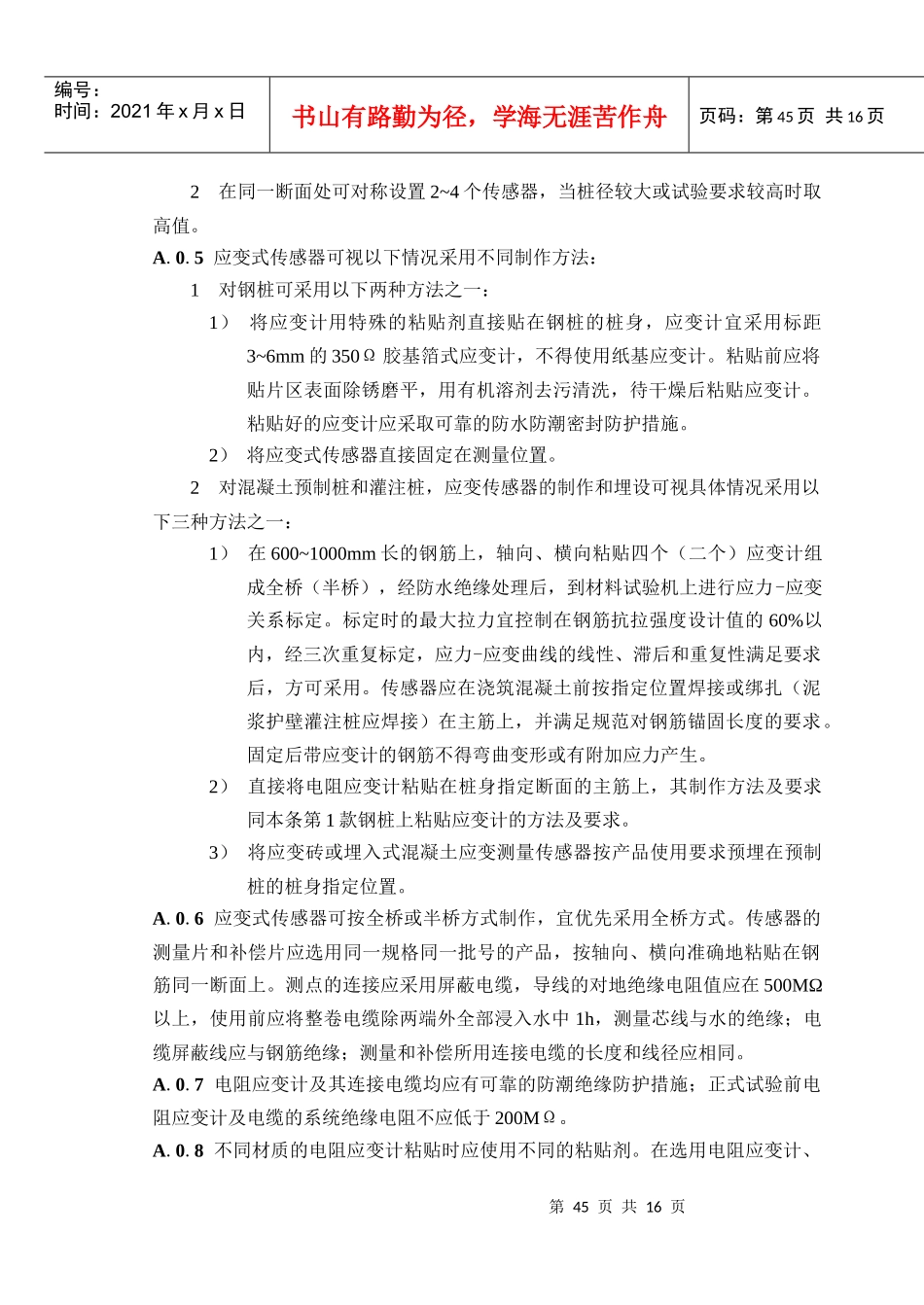

第44页共16页类型特性编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第44页共16页附录A桩身内力测试A.0.1基桩内力测试适用于混凝土预制桩、钢桩、组合型桩，也可用于桩身断面尺寸基本恒定或已知的混凝土灌注桩。A.0.2对竖向抗压静载试验桩，可得到桩侧各土层的分层抗压摩阻力和桩端支承力；对竖向抗拔静荷载试验桩，可得到桩侧土的分层抗拔摩阻力；对水平力试验桩，可求得桩身弯矩分布，最大弯矩位置等；对打入式预制混凝土桩和钢桩，可得到打桩过程中桩身各部位的锤击压应力、锤击拉应力。A.0.3基桩内力测试宜采用应变式传感器或钢弦式传感器。根据测试目的及要求，宜按表A.0.3中的传感器技术、环境特性，选择适合的传感器，也可采用滑动测微计。需要检测桩身某断面或桩底位移时，可在需检测断面设置沉降杆。传感器技术、环境特性一览表表A.0.3钢弦式传感器应变式传感器传感器体积大较小蠕变较小，适宜于长期观测较大，需提高制作技术、工艺解决测量灵敏度较低较高温度变化的影响温度变化范围较大时需要修正可以实现温度变化的自补偿长导线影响不影响测试结果需进行长导线电阻影响的修正自身补偿能力补偿能力弱对自身的弯曲、扭曲可以自补偿对绝缘的要求要求不高要求高动态响应差好A.0.4传感器设置位置及数量宜符合下列规定：1传感器宜放在两种不同性质土层的界面处，以测量桩在不同土层中的分层摩阻力。在地面处（或以上）应设置一个测量断面作为传感器标定断面。传感器埋设断面距桩顶和桩底的距离不应小于1倍桩径。第45页共16页第44页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第45页共16页2在同一断面处可对称设置2~4个传感器，当桩径较大或试验要求较高时取高值。A.0.5应变式传感器可视以下情况采用不同制作方法：1对钢桩可采用以下两种方法之一：1）将应变计用特殊的粘贴剂直接贴在钢桩的桩身，应变计宜采用标距3~6mm的350Ω胶基箔式应变计，不得使用纸基应变计。粘贴前应将贴片区表面除锈磨平，用有机溶剂去污清洗，待干燥后粘贴应变计。粘贴好的应变计应采取可靠的防水防潮密封防护措施。2）将应变式传感器直接固定在测量位置。2对混凝土预制桩和灌注桩，应变传感器的制作和埋设可视具体情况采用以下三种方法之一：1）在600~1000mm长的钢筋上，轴向、横向粘贴四个（二个）应变计组成全桥（半桥），经防水绝缘处理后，到材料试验机上进行应力-应变关系标定。标定时的最大拉力宜控制在钢筋抗拉强度设计值的60%以内，经三次重复标定，应力-应变曲线的线性、滞后和重复性满足要求后，方可采用。传感器应在浇筑混凝土前按指定位置焊接或绑扎（泥浆护壁灌注桩应焊接）在主筋上，并满足规范对钢筋锚固长度的要求。固定后带应变计的钢筋不得弯曲变形或有附加应力产生。2）直接将电阻应变计粘贴在桩身指定断面的主筋上，其制作方法及要求同本条第1款钢桩上粘贴应变计的方法及要求。3）将应变砖或埋入式混凝土应变测量传感器按产品使用要求预埋在预制桩的桩身指定位置。A.0.6应变式传感器可按全桥或半桥方式制作，宜优先采用全桥方式。传感器的测量片和补偿片应选用同一规格同一批号的产品，按轴向、横向准确地粘贴在钢筋同一断面上。测点的连接应采用屏蔽电缆，导线的对地绝缘电阻值应在500MΩ以上，使用前应将整卷电缆除两端外全部浸入水中1h，测量芯线与水的绝缘；电缆屏蔽线应与钢筋绝缘；测量和补偿所用连接电缆的长度和线径应相同。A.0.7电阻应变计及其连接电缆均应有可靠的防潮绝缘防护措施；正式试验前电阻应变计及电缆的系统绝缘电阻不应低于200MΩ。A.0.8不同材质的电阻应变计粘贴时应使用不同的粘贴剂。在选用电阻应变计、第46页共16页第45页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第46页共16页粘贴剂和导线时，应充分考虑试验桩在制作、养护和施工过程中的环境条件。对采用蒸汽养护或高压养护的混凝土预制桩，应选用耐高温的电阻应变计、粘贴剂和导线。A.0.9电阻应变测量所用的电阻应变仪宜具有多点自动测量功能，仪器的分辨力应优于或等于1με，并有存储和打印功能。A.0.10弦式钢筋计应按主筋...
