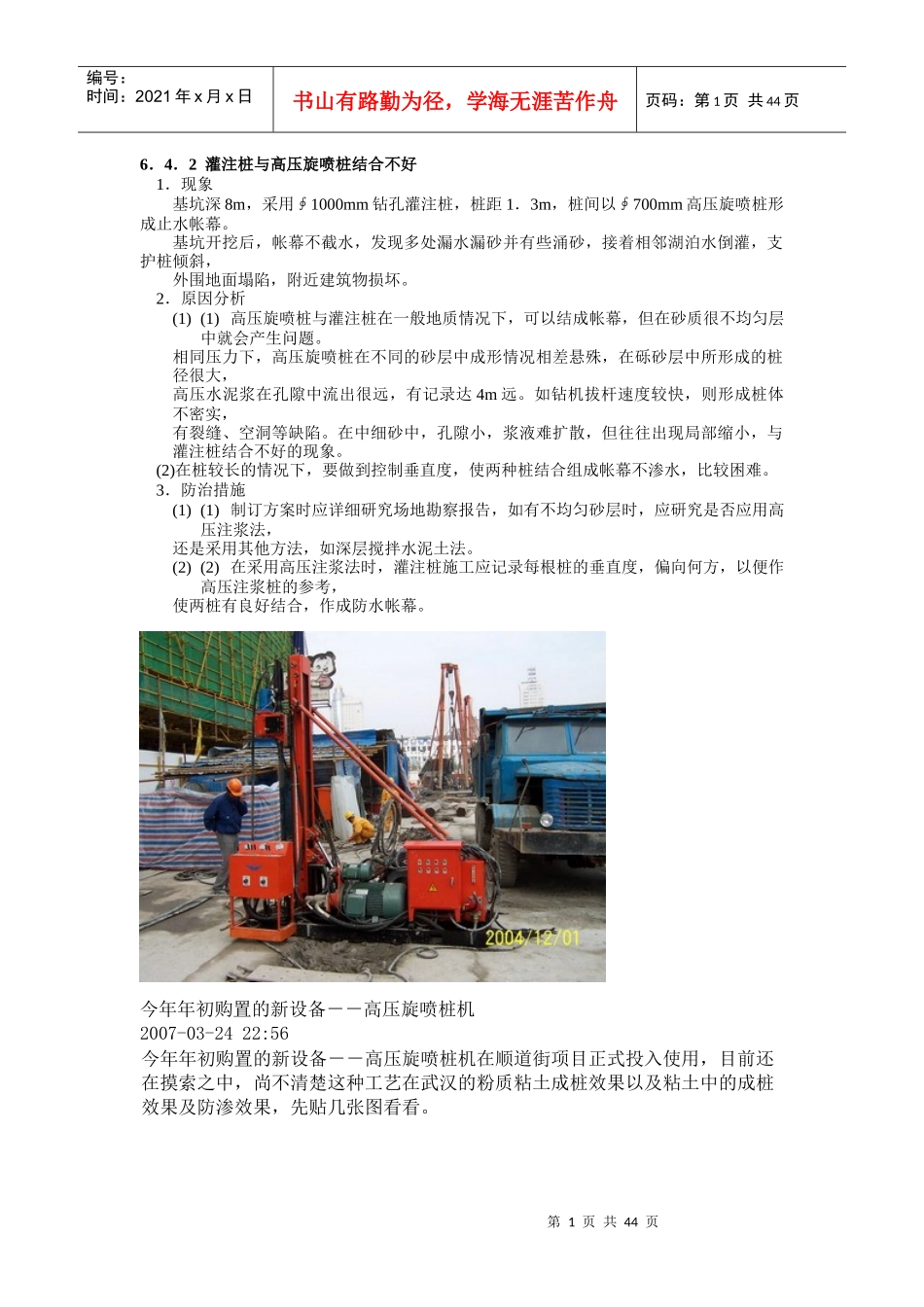

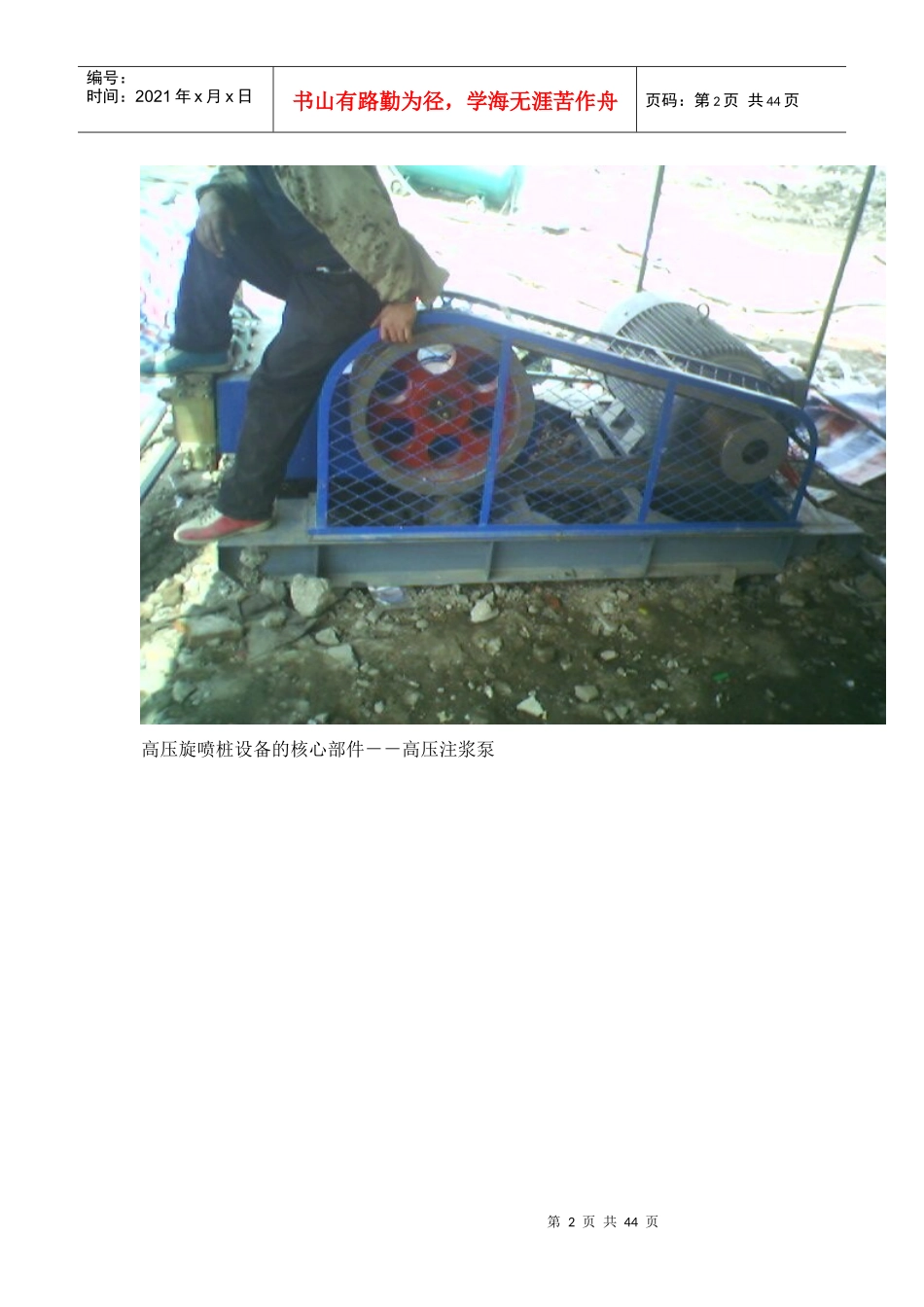

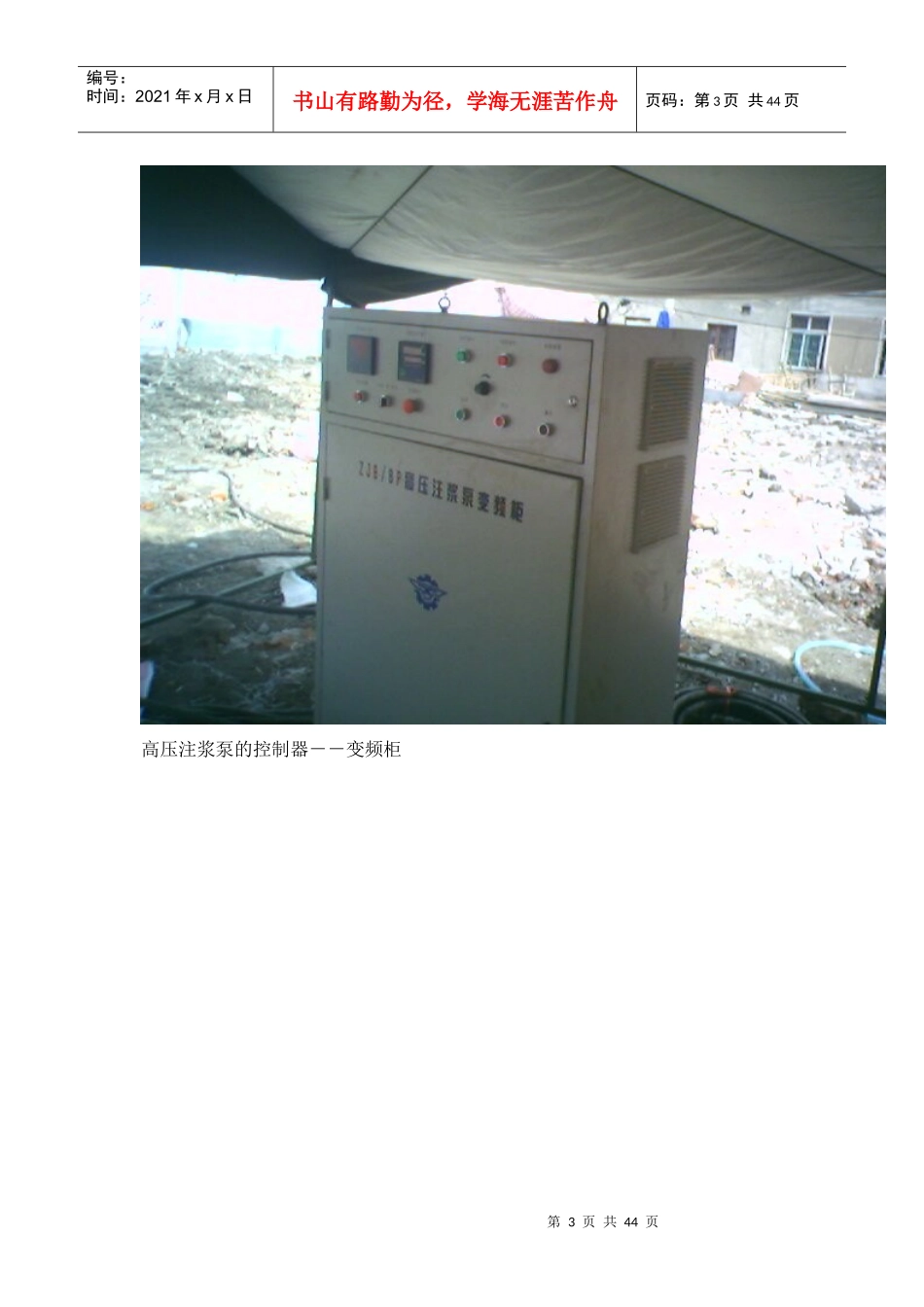

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页6．4．2灌注桩与高压旋喷桩结合不好1．现象基坑深8m，采用∮1000mm钻孔灌注桩，桩距1．3m，桩间以∮700mm高压旋喷桩形成止水帐幕。基坑开挖后，帐幕不截水，发现多处漏水漏砂并有些涌砂，接着相邻湖泊水倒灌，支护桩倾斜，外围地面塌陷，附近建筑物损坏。2．原因分析(1)(1)高压旋喷桩与灌注桩在一般地质情况下，可以结成帐幕，但在砂质很不均匀层中就会产生问题。相同压力下，高压旋喷桩在不同的砂层中成形情况相差悬殊，在砾砂层中所形成的桩径很大，高压水泥浆在孔隙中流出很远，有记录达4m远。如钻机拔杆速度较快，则形成桩体不密实，有裂缝、空洞等缺陷。在中细砂中，孔隙小，浆液难扩散，但往往出现局部缩小，与灌注桩结合不好的现象。(2)在桩较长的情况下，要做到控制垂直度，使两种桩结合组成帐幕不渗水，比较困难。3．防治措施(1)(1)制订方案时应详细研究场地勘察报告，如有不均匀砂层时，应研究是否应用高压注浆法，还是采用其他方法，如深层搅拌水泥土法。(2)(2)在采用高压注浆法时，灌注桩施工应记录每根桩的垂直度，偏向何方，以便作高压注浆桩的参考，使两桩有良好结合，作成防水帐幕。今年年初购置的新设备－－高压旋喷桩机2007-03-2422:56今年年初购置的新设备－－高压旋喷桩机在顺道街项目正式投入使用，目前还在摸索之中，尚不清楚这种工艺在武汉的粉质粘土成桩效果以及粘土中的成桩效果及防渗效果，先贴几张图看看。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页高压旋喷桩设备的核心部件－－高压注浆泵第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页高压注浆泵的控制器－－变频柜第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页履带式自行钻机，钻进至预定标高即可喷浆，避免了传统的先成孔后喷浆容易塌孔的问题，再来一张第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页远处人旁边的绿色机器是1.5MPa的空气压缩机，给高压旋喷桩机供气的，再给它来个特写第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页配套的两个泥浆搅拌机第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页第8页共44页第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页我们项目部的一级配电箱第9页共44页第8页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共44页再来几张工地照片第10页共44页第9页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共44页第11页共44页第10页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共44页高压旋喷桩定额号：2-20单位：10m3专业：建筑工程地区：天津人工费：367.72元材料费：1491.38元机械费：545.54元单价：2404.64元第12页共44页第11页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共44页旋喷桩施工工艺及流程www.tmyh.net2007-3-2扬华土木单管旋喷注浆法是利用钻机把安装在注浆管(单管)底部侧面的特殊喷嘴，置入土层预定深度后，用高压泥浆泵等装置，以20MPa左右的压力，把浆液从喷嘴中喷射出去冲击破坏土体，使浆液与从土体上崩落下来的土搅拌混合，经过一定时间凝固，便在土中形成一定形状的固结体，这种方法日本称为CCP工法。一、施工机具施工机具主要由钻机和高压发生设备两大部分组成。由于喷射种类不同，所使用的机器设备和数量均不同，如下表：设备名称型号功率数量单位旋喷钻杆XY-410kW1台高压柱塞泵3D2-S2-85/4575kW1台空压机6m337kW1台浆液搅拌机立式4kW1台灌浆泵SGB6-1022kW1台排污泵立式7.5kW1台配套设备若干二、施工工艺1．场地三通一平施工前应保证场地的三通一平，确保用电安全。...
