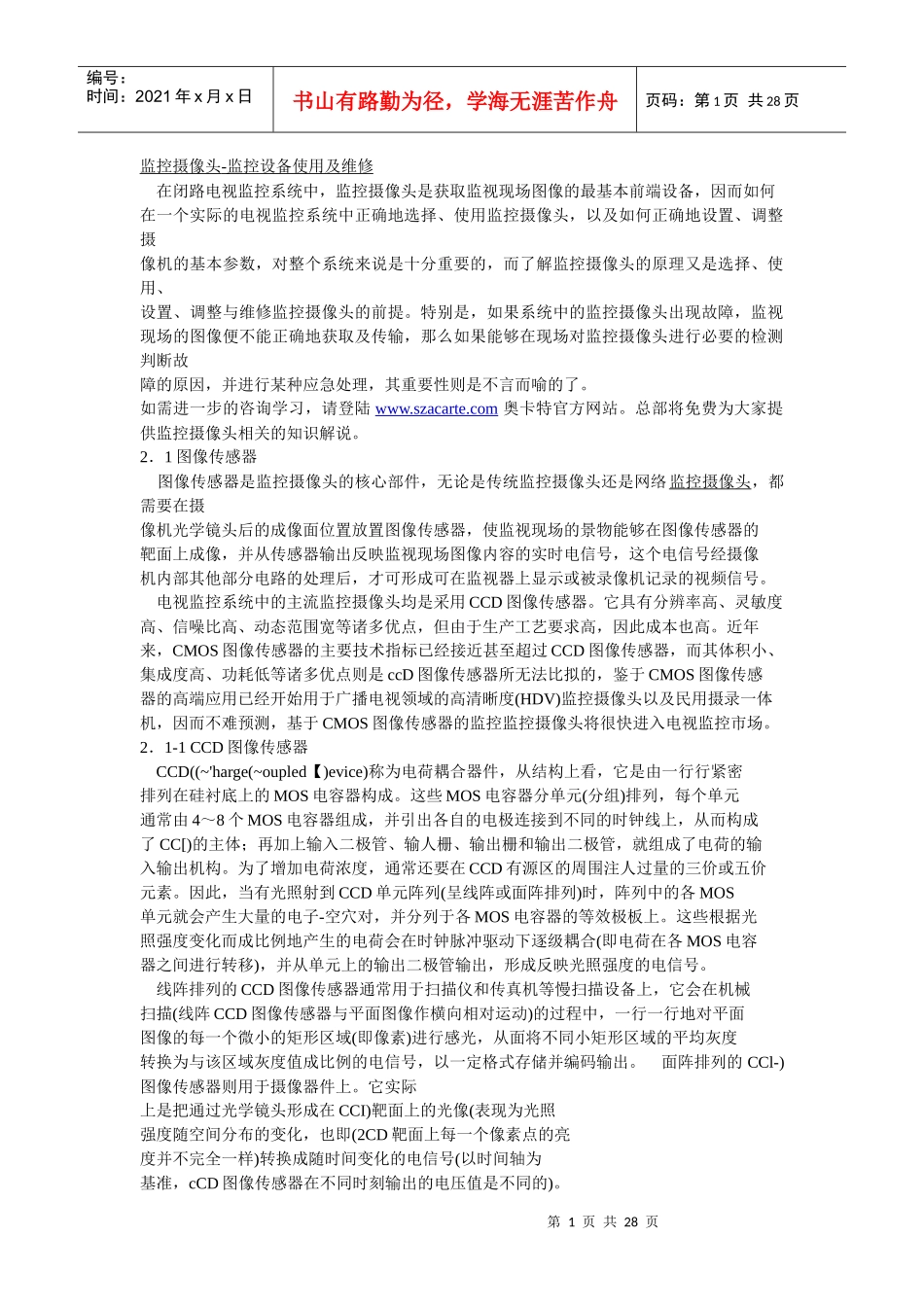

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页监控摄像头-监控设备使用及维修在闭路电视监控系统中，监控摄像头是获取监视现场图像的最基本前端设备，因而如何在一个实际的电视监控系统中正确地选择、使用监控摄像头，以及如何正确地设置、调整摄像机的基本参数，对整个系统来说是十分重要的，而了解监控摄像头的原理又是选择、使用、设置、调整与维修监控摄像头的前提。特别是，如果系统中的监控摄像头出现故障，监视现场的图像便不能正确地获取及传输，那么如果能够在现场对监控摄像头进行必要的检测判断故障的原因，并进行某种应急处理，其重要性则是不言而喻的了。如需进一步的咨询学习，请登陆www.szacarte.com奥卡特官方网站。总部将免费为大家提供监控摄像头相关的知识解说。2．1图像传感器图像传感器是监控摄像头的核心部件，无论是传统监控摄像头还是网络监控摄像头，都需要在摄像机光学镜头后的成像面位置放置图像传感器，使监视现场的景物能够在图像传感器的靶面上成像，并从传感器输出反映监视现场图像内容的实时电信号，这个电信号经摄像机内部其他部分电路的处理后，才可形成可在监视器上显示或被录像机记录的视频信号。电视监控系统中的主流监控摄像头均是采用CCD图像传感器。它具有分辨率高、灵敏度高、信噪比高、动态范围宽等诸多优点，但由于生产工艺要求高，因此成本也高。近年来，CMOS图像传感器的主要技术指标已经接近甚至超过CCD图像传感器，而其体积小、集成度高、功耗低等诸多优点则是ccD图像传感器所无法比拟的，鉴于CMOS图像传感器的高端应用已经开始用于广播电视领域的高清晰度(HDV)监控摄像头以及民用摄录一体机，因而不难预测，基于CMOS图像传感器的监控监控摄像头将很快进入电视监控市场。2．1-1CCD图像传感器CCD((~'harge(~oupled【)evice)称为电荷耦合器件，从结构上看，它是由一行行紧密排列在硅衬底上的MOS电容器构成。这些MOS电容器分单元(分组)排列，每个单元通常由4～8个MOS电容器组成，并引出各自的电极连接到不同的时钟线上，从而构成了CC[)的主体；再加上输入二极管、输人栅、输出栅和输出二极管，就组成了电荷的输入输出机构。为了增加电荷浓度，通常还要在CCD有源区的周围注人过量的三价或五价元素。因此，当有光照射到CCD单元阵列(呈线阵或面阵排列)时，阵列中的各MOS单元就会产生大量的电子-空穴对，并分列于各MOS电容器的等效极板上。这些根据光照强度变化而成比例地产生的电荷会在时钟脉冲驱动下逐级耦合(即电荷在各MOS电容器之间进行转移)，并从单元上的输出二极管输出，形成反映光照强度的电信号。线阵排列的CCD图像传感器通常用于扫描仪和传真机等慢扫描设备上，它会在机械扫描(线阵CCD图像传感器与平面图像作横向相对运动)的过程中，一行一行地对平面图像的每一个微小的矩形区域(即像素)进行感光，从面将不同小矩形区域的平均灰度转换为与该区域灰度值成比例的电信号，以一定格式存储并编码输出。面阵排列的CCl-)图像传感器则用于摄像器件上。它实际上是把通过光学镜头形成在CCI)靶面上的光像(表现为光照强度随空间分布的变化，也即(2CD靶面上每一个像素点的亮度并不完全一样)转换成随时间变化的电信号(以时间轴为基准，cCD图像传感器在不同时刻输出的电压值是不同的)。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页这个电信号在监控摄像头内经进一步的整形处理后(例如，对其幅度进行规范并添加上行、场同步以及行、场消隐等信息，对彩色监控摄像头还需要添加色同步信息)，即形成了可供监视器接收并显示图像的视频信号。图2—1示出了面阵CCD图像传感器的外观，其中心部分即是CCD的感光靶面。2．1．2CCD图像传感器的特性图2一l面阵(]CD图像传感器的外观在闭路电视监控系统的设计与施工中，根据监视现场的实际情况来正确选配并调整监控摄像头是非常重要的一环，而ccD图像传感器又是监控摄像头的核心，因此只有充分了解CCD图像传感器的特性，才能够针对监视现场的具体情况及用户实际需求正确地配置性价比合适的监控摄像头，并通过精心...
