龙门架物料提升机技术交底VIP免费

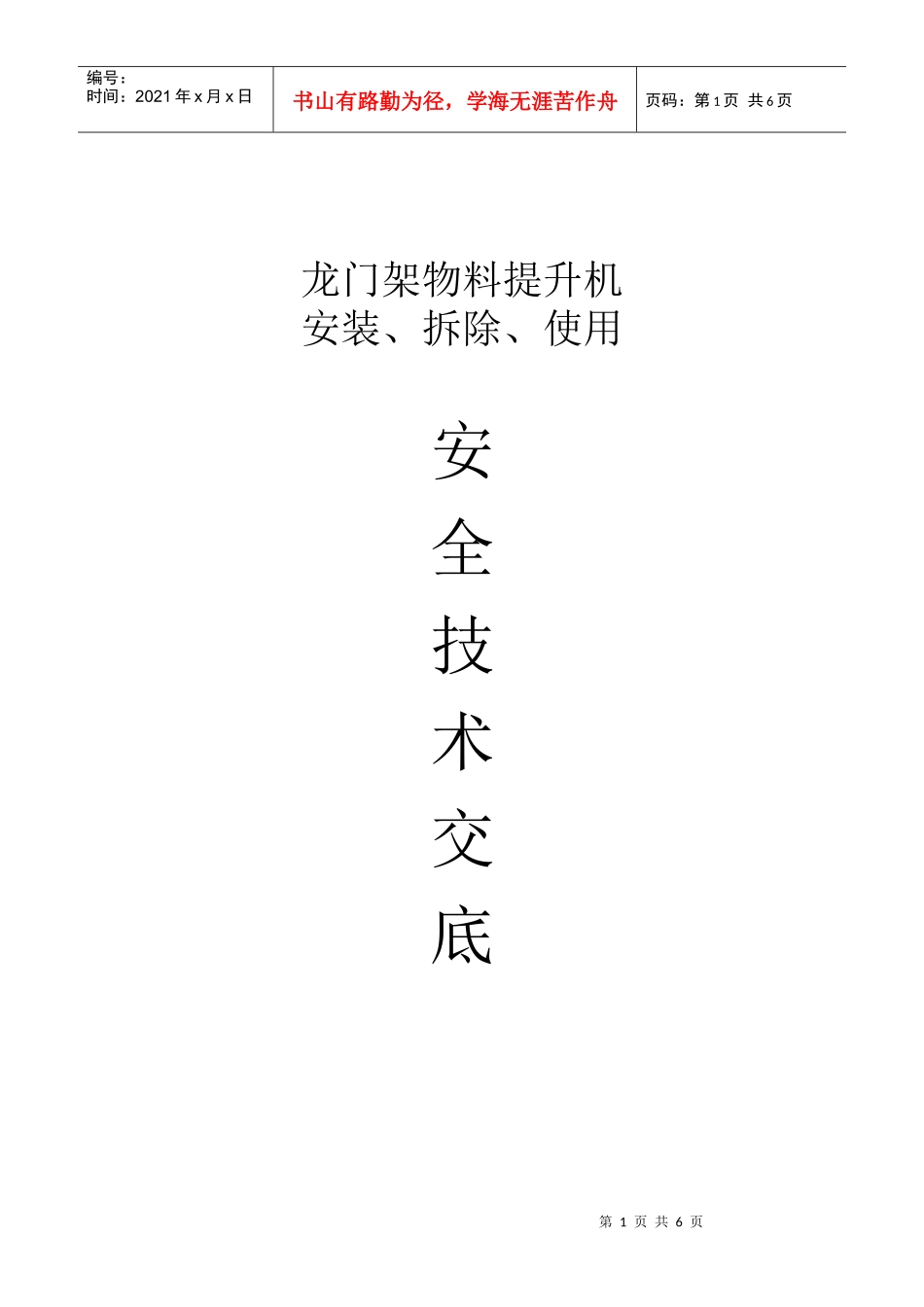

龙门架物料提升机技术交底_第1页
1/6

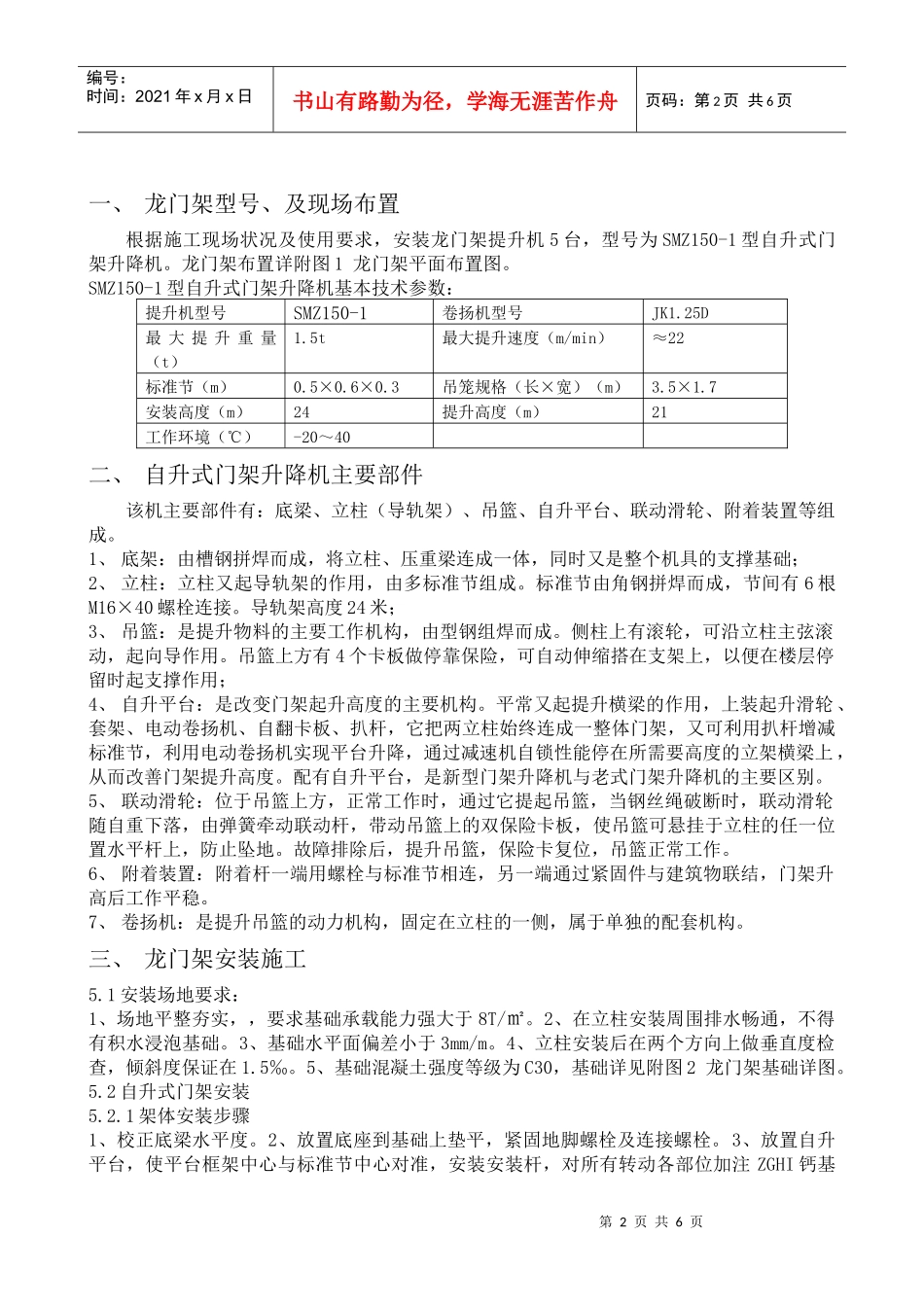

龙门架物料提升机技术交底_第2页
2/6

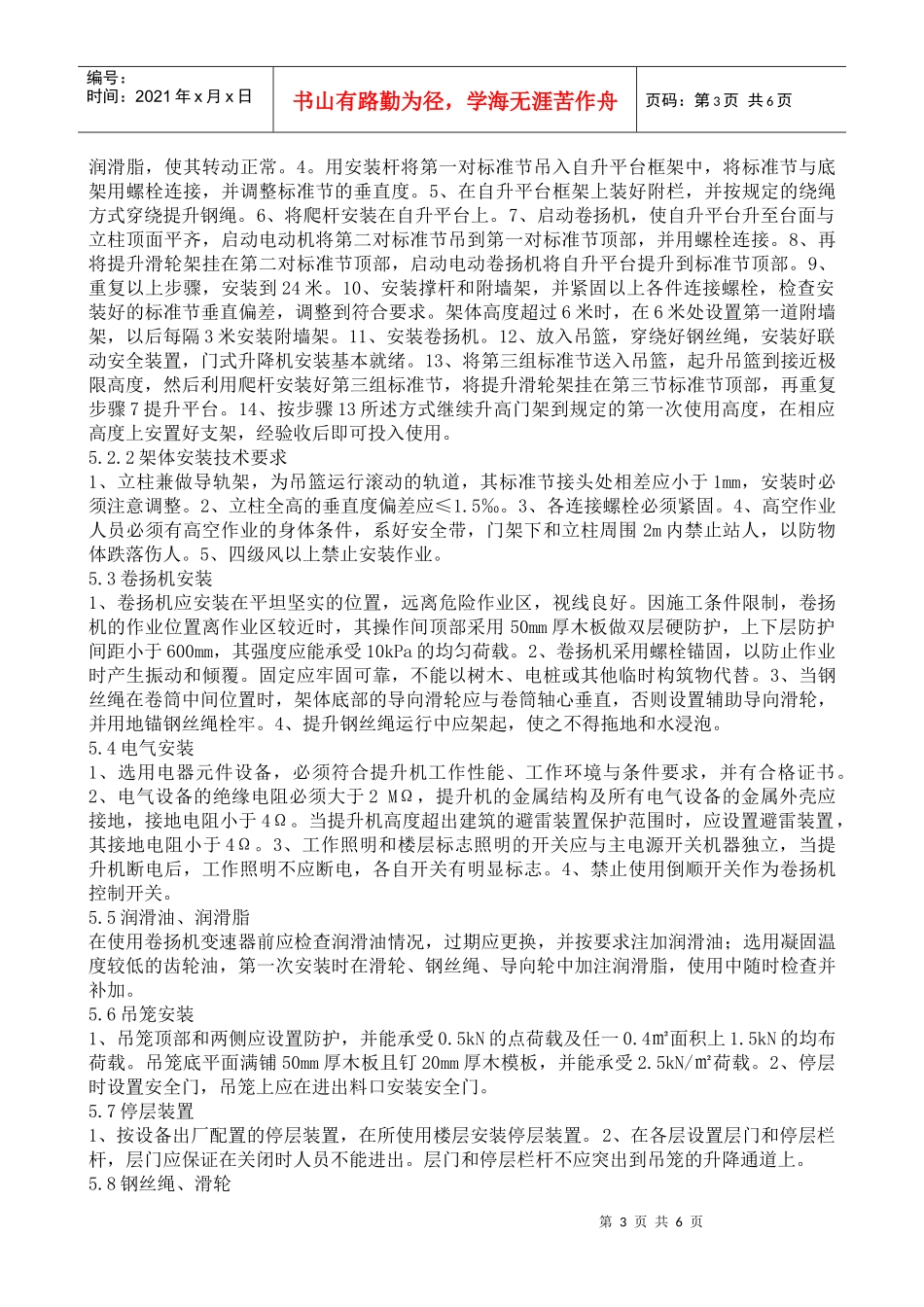

龙门架物料提升机技术交底_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页龙门架物料提升机安装、拆除、使用安全技术交底第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页一、龙门架型号、及现场布置根据施工现场状况及使用要求,安装龙门架提升机5台,型号为SMZ150-1型自升式门架升降机。龙门架布置详附图1龙门架平面布置图。SMZ150-1型自升式门架升降机基本技术参数:提升机型号SMZ150-1卷扬机型号JK1.25D最大提升重量(t)1.5t最大提升速度(m/min)≈22标准节(m)0.5×0.6×0.3吊笼规格(长×宽)(m)3.5×1.7安装高度(m)24提升高度(m)21工作环境(℃)-20~40二、自升式门架升降机主要部件该机主要部件有:底梁、立柱(导轨架)、吊篮、自升平台、联动滑轮、附着装置等组成。1、底架:由槽钢拼焊而成,将立柱、压重梁连成一体,同时又是整个机具的支撑基础;2、立柱:立柱又起导轨架的作用,由多标准节组成。标准节由角钢拼焊而成,节间有6根M16×40螺栓连接。导轨架高度24米;3、吊篮:是提升物料的主要工作机构,由型钢组焊而成。侧柱上有滚轮,可沿立柱主弦滚动,起向导作用。吊篮上方有4个卡板做停靠保险,可自动伸缩搭在支架上,以便在楼层停留时起支撑作用;4、自升平台:是改变门架起升高度的主要机构。平常又起提升横梁的作用,上装起升滑轮、套架、电动卷扬机、自翻卡板、扒杆,它把两立柱始终连成一整体门架,又可利用扒杆增减标准节,利用电动卷扬机实现平台升降,通过减速机自锁性能停在所需要高度的立架横梁上,从而改善门架提升高度。配有自升平台,是新型门架升降机与老式门架升降机的主要区别。5、联动滑轮:位于吊篮上方,正常工作时,通过它提起吊篮,当钢丝绳破断时,联动滑轮随自重下落,由弹簧牵动联动杆,带动吊篮上的双保险卡板,使吊篮可悬挂于立柱的任一位置水平杆上,防止坠地。故障排除后,提升吊篮,保险卡复位,吊篮正常工作。6、附着装置:附着杆一端用螺栓与标准节相连,另一端通过紧固件与建筑物联结,门架升高后工作平稳。7、卷扬机:是提升吊篮的动力机构,固定在立柱的一侧,属于单独的配套机构。三、龙门架安装施工5.1安装场地要求:1、场地平整夯实,,要求基础承载能力强大于8T/㎡。2、在立柱安装周围排水畅通,不得有积水浸泡基础。3、基础水平面偏差小于3mm/m。4、立柱安装后在两个方向上做垂直度检查,倾斜度保证在1.5‰。5、基础混凝土强度等级为C30,基础详见附图2龙门架基础详图。5.2自升式门架安装5.2.1架体安装步骤1、校正底梁水平度。2、放置底座到基础上垫平,紧固地脚螺栓及连接螺栓。3、放置自升平台,使平台框架中心与标准节中心对准,安装安装杆,对所有转动各部位加注ZGHI钙基第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页润滑脂,使其转动正常。4。用安装杆将第一对标准节吊入自升平台框架中,将标准节与底架用螺栓连接,并调整标准节的垂直度。5、在自升平台框架上装好附栏,并按规定的绕绳方式穿绕提升钢绳。6、将爬杆安装在自升平台上。7、启动卷扬机,使自升平台升至台面与立柱顶面平齐,启动电动机将第二对标准节吊到第一对标准节顶部,并用螺栓连接。8、再将提升滑轮架挂在第二对标准节顶部,启动电动卷扬机将自升平台提升到标准节顶部。9、重复以上步骤,安装到24米。10、安装撑杆和附墙架,并紧固以上各件连接螺栓,检查安装好的标准节垂直偏差,调整到符合要求。架体高度超过6米时,在6米处设置第一道附墙架,以后每隔3米安装附墙架。11、安装卷扬机。12、放入吊篮,穿绕好钢丝绳,安装好联动安全装置,门式升降机安装基本就绪。13、将第三组标准节送入吊篮,起升吊篮到接近极限高度,然后利用爬杆安装好第三组标准节,将提升滑轮架挂在第三节标准节顶部,再重复步骤7提升平台。14、按步骤13所述方式继续升高门架到规定的第一次使用高度,在相应高度上安置好支架,经验收后即可投入使用。5.2.2架体安装技术要求1、立柱兼做导轨架,为吊篮运行滚动的轨道,其标准节接头处相差应小于1mm,安装时...
