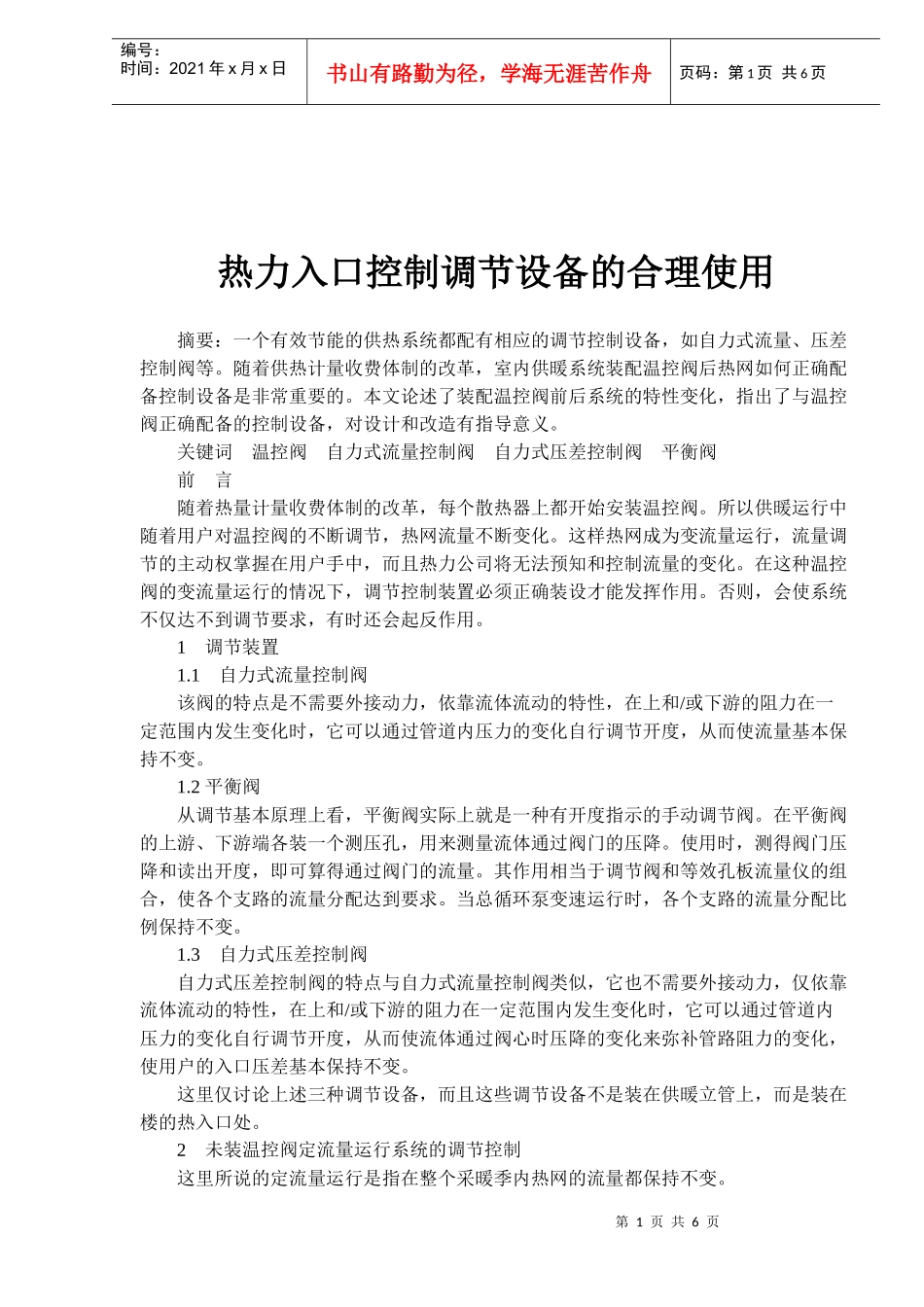

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页热力入口控制调节设备的合理使用摘要：一个有效节能的供热系统都配有相应的调节控制设备，如自力式流量、压差控制阀等。随着供热计量收费体制的改革，室内供暖系统装配温控阀后热网如何正确配备控制设备是非常重要的。本文论述了装配温控阀前后系统的特性变化，指出了与温控阀正确配备的控制设备，对设计和改造有指导意义。关键词温控阀自力式流量控制阀自力式压差控制阀平衡阀前言随着热量计量收费体制的改革，每个散热器上都开始安装温控阀。所以供暖运行中随着用户对温控阀的不断调节，热网流量不断变化。这样热网成为变流量运行，流量调节的主动权掌握在用户手中，而且热力公司将无法预知和控制流量的变化。在这种温控阀的变流量运行的情况下，调节控制装置必须正确装设才能发挥作用。否则，会使系统不仅达不到调节要求，有时还会起反作用。1调节装置1.1自力式流量控制阀该阀的特点是不需要外接动力，依靠流体流动的特性，在上和/或下游的阻力在一定范围内发生变化时，它可以通过管道内压力的变化自行调节开度，从而使流量基本保持不变。1.2平衡阀从调节基本原理上看，平衡阀实际上就是一种有开度指示的手动调节阀。在平衡阀的上游、下游端各装一个测压孔，用来测量流体通过阀门的压降。使用时，测得阀门压降和读出开度，即可算得通过阀门的流量。其作用相当于调节阀和等效孔板流量仪的组合，使各个支路的流量分配达到要求。当总循环泵变速运行时，各个支路的流量分配比例保持不变。1.3自力式压差控制阀自力式压差控制阀的特点与自力式流量控制阀类似，它也不需要外接动力，仅依靠流体流动的特性，在上和/或下游的阻力在一定范围内发生变化时，它可以通过管道内压力的变化自行调节开度，从而使流体通过阀心时压降的变化来弥补管路阻力的变化，使用户的入口压差基本保持不变。这里仅讨论上述三种调节设备，而且这些调节设备不是装在供暖立管上，而是装在楼的热入口处。2未装温控阀定流量运行系统的调节控制这里所说的定流量运行是指在整个采暖季内热网的流量都保持不变。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.1直连网一般来说，直连网以热力站为界分为主网和支网两部分，从热源到热力站为主网，从热力站到热用户为支网。2.1.1主网调节主网的控制策略是调节热力站的供水阀开度，使所有热力站的回水温度趋于一致。主网应配备微机控制，这样可以保证供热质量，同时又降低运行费用。但当投资受限或热网较小、热网规模比较稳定时，也可不用微机控制，而采用比较简单的、在下面支网中所叙述的调节方法。2.1.2支网调节由于热网微机控制投资高，因此一般只控制主网。对于支网，可以有多种调节方法。2.1.2.1手动调节手动调节各支路的相关阀门，使各个用户的流量基本达到设计流量。但支路上一般没有流量测量装置，因此不能直接观测流量来判断调节是否达到要求。方法有两个：通过观测各个支路的回水温度，不断调节支路的阀门，使各支路的回水温度接近一致；或者用手提式超声波流量计观测每个支路的流量来调节，就可以把各个支路的实际流量调到设计要求值。利用回水温度来调节需要比较长的调节周期，因为建筑物的热惰性较大；利用手提式超声波流量计调节简单易行，不过需要购置相应的设备。2.1.2.2自力式流量控制阀在各个支路上或热入口安装自力式流量控制阀，调整该控制阀的设定旋钮，使其流量指示达到设计流量的要求。这样，在运行时各支路的流量基本可以达到设计要求。2.1.2.3平衡阀在各个支路上或热入口安装平衡阀，按照平衡阀的调节方法，根据支路的设计流量，调节平衡阀的开度使其流量达到设计要求。这样，在运行时各支路的流量就可以达到设计要求。2.1.2.4自力式压差控制阀在各个支路上或热入口安装自力式压差控制阀，调整该压差控制阀的设定旋钮，使其压差指示值达到设计资用压头的要求。一般来说，设计者给出的设计流量与实际所要求的流量应比较接近，因此上两种调节方法比较准确；而资用压头不仅与设计流量有关，而且与管路阻力系数有...
