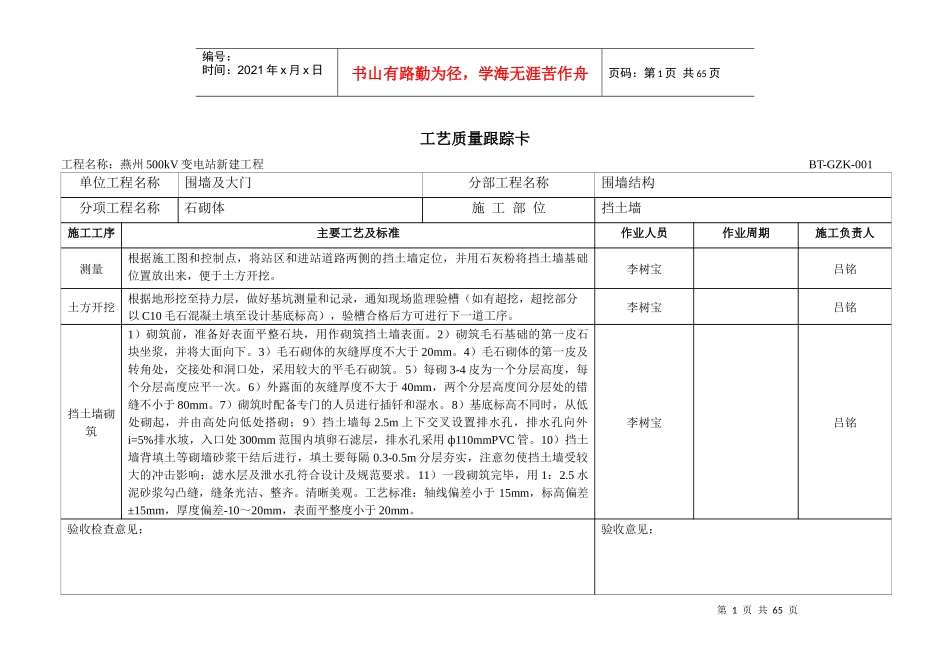

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页工艺质量跟踪卡工程名称：燕州500kV变电站新建工程BT-GZK-001单位工程名称围墙及大门分部工程名称围墙结构分项工程名称石砌体施工部位挡土墙施工工序主要工艺及标准作业人员作业周期施工负责人测量根据施工图和控制点，将站区和进站道路两侧的挡土墙定位，并用石灰粉将挡土墙基础位置放出来，便于土方开挖。李树宝吕铭土方开挖根据地形挖至持力层，做好基坑测量和记录，通知现场监理验槽（如有超挖，超挖部分以C10毛石混凝土填至设计基底标高），验槽合格后方可进行下一道工序。李树宝吕铭挡土墙砌筑1）砌筑前，准备好表面平整石块，用作砌筑挡土墙表面。2）砌筑毛石基础的第一皮石块坐浆，并将大面向下。3）毛石砌体的灰缝厚度不大于20mm。4）毛石砌体的第一皮及转角处，交接处和洞口处，采用较大的平毛石砌筑。5）每砌3-4皮为一个分层高度，每个分层高度应平一次。6）外露面的灰缝厚度不大于40mm，两个分层高度间分层处的错缝不小于80mm。7）砌筑时配备专门的人员进行插钎和湿水。8）基底标高不同时，从低处砌起，并由高处向低处搭砌；9）挡土墙每2.5m上下交叉设置排水孔，排水孔向外i=5%排水坡，入口处300mm范围内填卵石滤层，排水孔采用ф110mmPVC管。10）挡土墙背填土等砌墙砂浆干结后进行，填土要每隔0.3-0.5m分层夯实，注意勿使挡土墙受较大的冲击影响；滤水层及泄水孔符合设计及规范要求。11）一段砌筑完毕，用1：2.5水泥砂浆勾凸缝，缝条光洁、整齐。清晰美观。工艺标准：轴线偏差小于15mm，标高偏差±15mm，厚度偏差-10～20mm，表面平整度小于20mm。李树宝吕铭验收检查意见：验收意见：第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页验收人：年月日项目总工（技术负责人）：年月日工艺质量跟踪卡工程名称：燕州500kV变电站新建工程BT-GZK-006单位工程名称围墙及大门分部工程名称围墙结构分项工程名称砌体工程施工部位清水围墙施工工序主要工艺及标准作业人员作业周期施工负责人盘角挂线1）盘角：砌砖前架好皮数杆、盘好角，每次盘角不宜超过5皮。挂线：采用双面挂线，挂线长度不得超过20m。控制线要拉紧，每层砖砌筑时应扣平线，使水平缝保持均匀一致，平直通顺。李树宝2012年7月5日-2012年9月25日吕铭砌筑工程1）宜采用一铲灰、一块砖、一挤揉的“三一”砌法。砌砖一定要跟线。砌筑300～500mm高时应及时用笤帚清扫墙面，避免砌筑砂浆污染墙面。如使用七分头、半砖时，应用切割机在指定地点集中进行切割，严禁砍砖。砌体砂浆应密实饱满，砖砌体水平灰缝的砂浆饱满度不小于80%。清水墙砌筑完毕时要及时抠缝，其深度控制在8～10mm之间。抠缝时应采用专用工具，要注意保护砖的棱角。清水墙组砌正确，灰缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。2）变形缝设置间距不得大于15m，缝宽25mm。平整度偏差≤2mm，垂直度偏差≤2mm，缝宽偏差≤2mm。李树宝2012年7月6日-2012年9月25日吕铭勾缝1）勾缝是清水墙的装修工序，砂子要经过3mm筛孔的筛子过筛。勾缝前1天应将墙面浇水洇透，勾缝时应根据砖缝宽度加工专用勾缝工具，勾成凹圆弧型，凹缝深度为4～5mm，勾缝水泥砂浆稠度宜为40～50mm。勾缝顺序为：从上而下，自左向右，先横后竖。墙面勾缝应横平竖直、深浅一致、搭接平整并压实抹光，不得有丢缝、开裂和粘结不牢等现象。防止砂浆返碱措施，如尽量使用低碱水泥；使李树宝2012年9月1日-2012年10月14日吕铭第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页用返碱抑制剂；避免在干燥、刮风、低温环境条件下施工；硅酸盐水泥与高强硫铝酸盐水泥复合使用等。验收检查意见：验收人：年月日验收意见：项目总工（技术负责人）：年月日工艺质量跟踪卡工程名称：燕州500kV变电站新建工程BT-GZK-015单位工程名称主变压器基础及构架分部工程名称地基与基础工程分项工程名称现浇混凝土主变压器基础施工部位主变压器基础施工工序主要工艺及标准作业人员作业周期施工负责人模板1）模板采用15...
