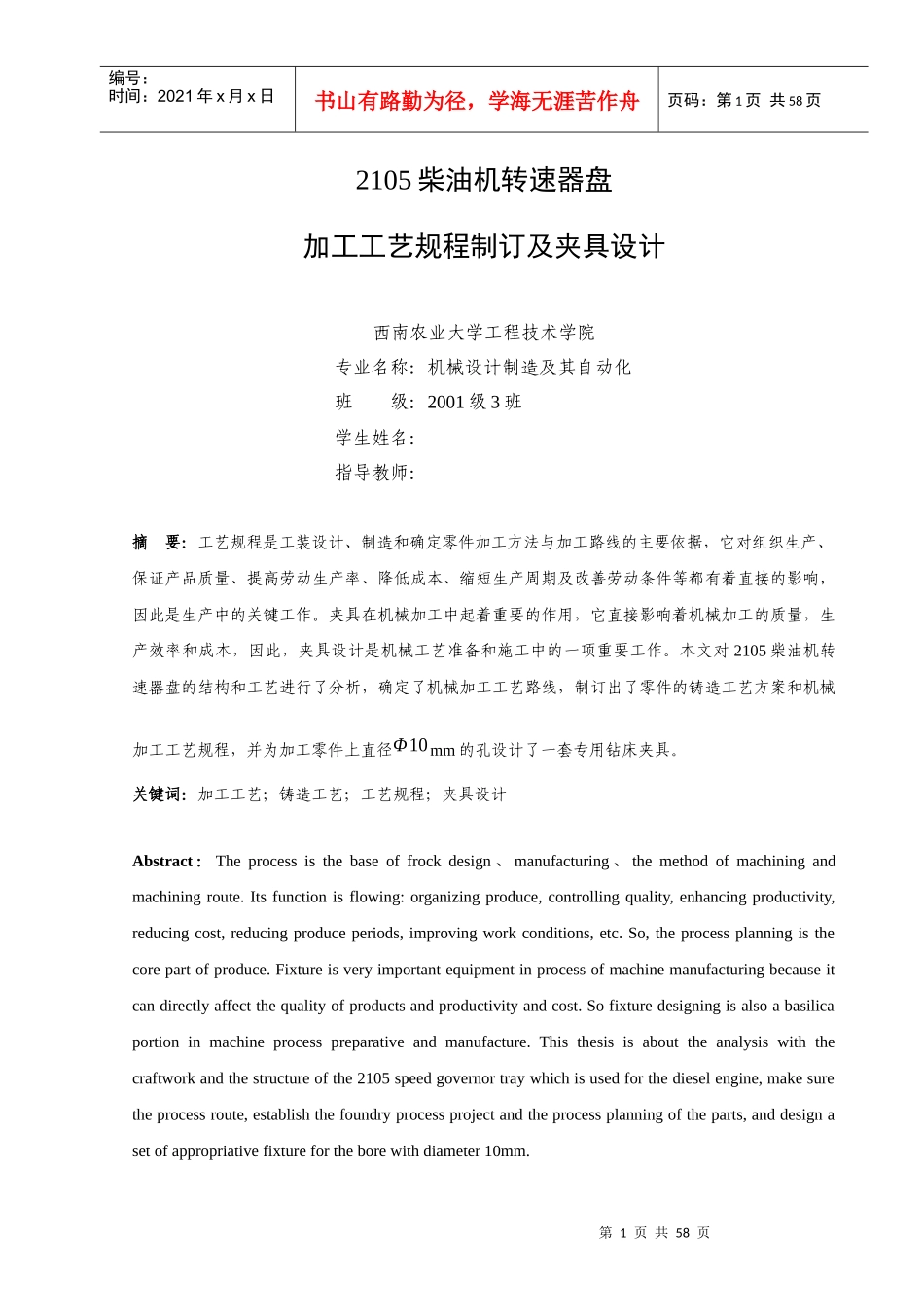

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页2105柴油机转速器盘加工工艺规程制订及夹具设计西南农业大学工程技术学院专业名称：机械设计制造及其自动化班级：2001级3班学生姓名：指导教师：摘要：工艺规程是工装设计、制造和确定零件加工方法与加工路线的主要依据，它对组织生产、保证产品质量、提高劳动生产率、降低成本、缩短生产周期及改善劳动条件等都有着直接的影响，因此是生产中的关键工作。夹具在机械加工中起着重要的作用，它直接影响着机械加工的质量，生产效率和成本，因此，夹具设计是机械工艺准备和施工中的一项重要工作。本文对2105柴油机转速器盘的结构和工艺进行了分析，确定了机械加工工艺路线，制订出了零件的铸造工艺方案和机械加工工艺规程，并为加工零件上直径Φ10mm的孔设计了一套专用钻床夹具。关键词：加工工艺；铸造工艺；工艺规程；夹具设计Abstract：Theprocessisthebaseoffrockdesign、manufacturing、themethodofmachiningandmachiningroute.Itsfunctionisflowing:organizingproduce,controllingquality,enhancingproductivity,reducingcost,reducingproduceperiods,improvingworkconditions,etc.So,theprocessplanningisthecorepartofproduce.Fixtureisveryimportantequipmentinprocessofmachinemanufacturingbecauseitcandirectlyaffectthequalityofproductsandproductivityandcost.Sofixturedesigningisalsoabasilicaportioninmachineprocesspreparativeandmanufacture.Thisthesisisabouttheanalysiswiththecraftworkandthestructureofthe2105speedgovernortraywhichisusedforthedieselengine,makesuretheprocessroute,establishthefoundryprocessprojectandtheprocessplanningoftheparts,anddesignasetofappropriativefixturefortheborewithdiameter10mm.第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页KeyWords：Grouptechnology;Foundrytechnology;Processplanning;Fixturedesign文献综述自新中国成立以来，我国的制造技术与制造业得到了长足发展，一个具有相当规模和一定技术基础的机械工业体系基本形成。改革开放二十多年来，我国制造业充分利用国内国外两方面的技术资源，有计划地推进企业的技术改造，引导企业走依靠科技进步的道路，使制造技术、产品质量和水平及经济效益发生了显著变化，为推动国民经济的发展做出了很大的贡献。尽管我国制造业的综合技术水平有了大幅度提高，但与工业发达国家相比，仍存在阶段性差距。进入二十一世纪，我国发展经济的主导产业仍然是制造业，特别是在我国加入世贸组织后，世界的制造中心就从发达国家迁移到了亚洲，我国有廉价的劳动力和广大的消费市场，因此，我国工业要想发展，就需要有相应的技术和设备来支持。一、机械加工工艺规程制订1.1机械加工工艺过程的定义机械加工工艺过程是指用机械加工方法改变毛坯的形状，尺寸，相对位置和性质等，使其成为成品或半成品的全过程。机械加工工艺过程直接决定零件及产品的质量和性能，对产品的成本、生产周期都有较大的影响，是整个工艺过程的重要组成部分。1.2机械加工工艺过程的组成组成机械加工工艺过程的基本单元是工序。工序又是由安装、工位、工步及走刀组成的。⑴工序是指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。工序是制定劳动定额、配备工人及机床设备、安排作业计划和进行质量检验的基本单元。第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页⑵安装是工件经一次装夹后所完成的那一部分工序。⑶当应用转位（或移位）加工的机床（或夹具）进行加工时，在一次装夹中，工件（或刀具）相对于机床要经过几个位置依次进行加工，在每一个工作位置上所完成的那一部分工序，称为工位。采用多工位加工可以减少装夹的次数，减少装夹误差，提高生产率。⑷工步是加工表面在切削刀具和切削用量（仅指主轴转速和进给量）都不变的情况下所完成的那一部分工艺过程。⑸在一个...
