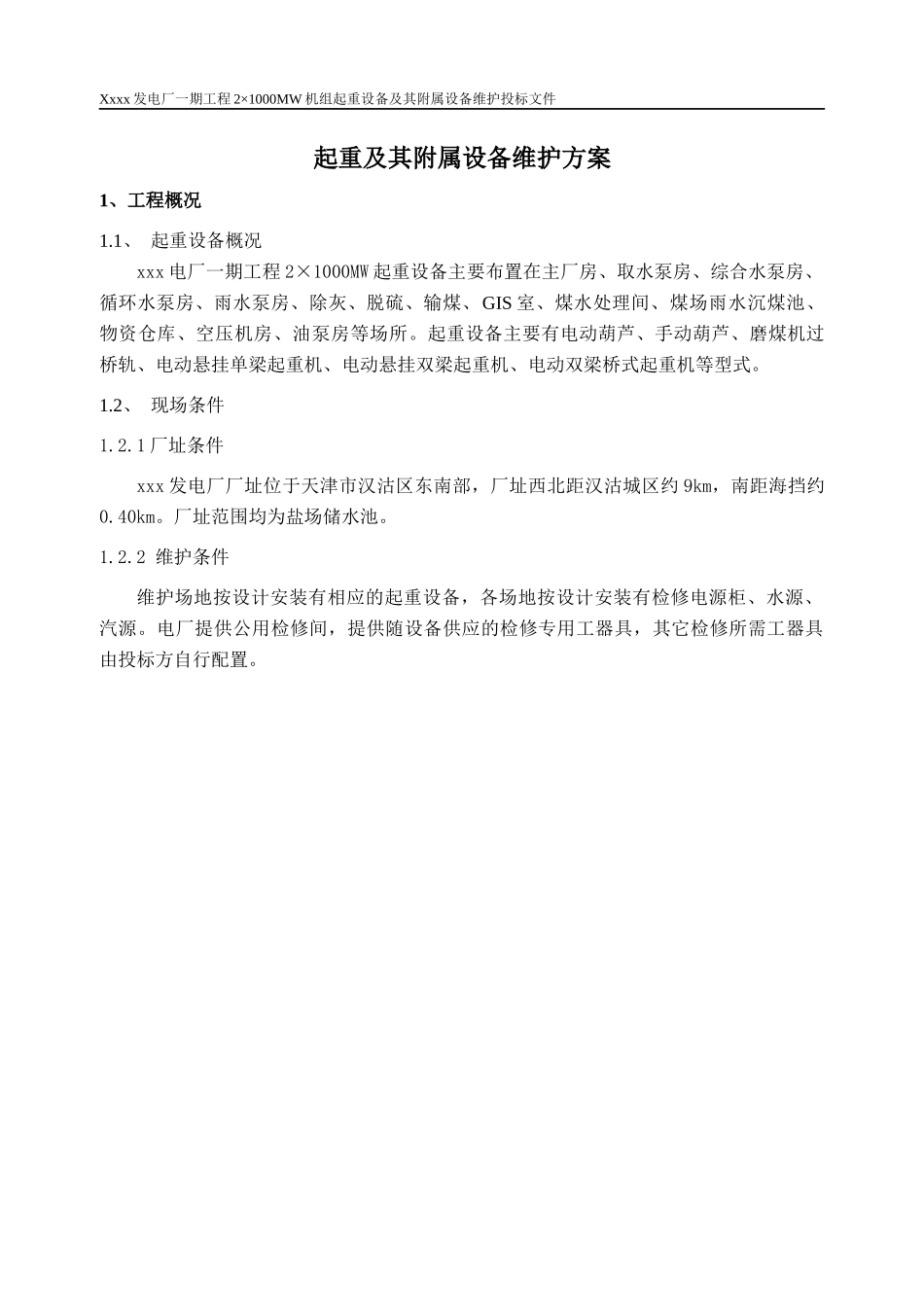

Xxxx发电厂一期工程2×1000MW机组起重设备及其附属设备维护投标文件起重及其附属设备维护方案1、工程概况1.1、起重设备概况xxx电厂一期工程2×1000MW起重设备主要布置在主厂房、取水泵房、综合水泵房、循环水泵房、雨水泵房、除灰、脱硫、输煤、GIS室、煤水处理间、煤场雨水沉煤池、物资仓库、空压机房、油泵房等场所。起重设备主要有电动葫芦、手动葫芦、磨煤机过桥轨、电动悬挂单梁起重机、电动悬挂双梁起重机、电动双梁桥式起重机等型式。1.2、现场条件1.2.1厂址条件xxx发电厂厂址位于天津市汉沽区东南部，厂址西北距汉沽城区约9km，南距海挡约0.40km。厂址范围均为盐场储水池。1.2.2维护条件维护场地按设计安装有相应的起重设备，各场地按设计安装有检修电源柜、水源、汽源。电厂提供公用检修间，提供随设备供应的检修专用工器具，其它检修所需工器具由投标方自行配置。Xxxx发电厂一期工程2×1000MW机组起重设备及其附属设备维护投标文件2、维护工作范围及工作内容2.1、维护范围2.1.1#1、2起重设备及其附属设备日常维护（含事故抢修和临修）。标段开始执行时间为#1通过168小时试运并移交生产（计划为2009年8月26日）2.1.2主要包括以下设备但不限于以下设备：Xxxxx发电有限公司起重设备清单（一期）主厂房、泵房起吊设施技术参数表编号起吊设施名称及型号起重量（t）台数1号机/2号机起吊设施安装位置及标高起吊设备名称备注1CDI-32-9D低矮式电动葫芦，起升高度7.0m302/2BC列8.60m层梁下电动给水泵电机操作位置0.0m2CDI-10-9D电动葫芦，起升高度7.0m102/2BC列8.60m层梁下电动给水泵主泵、前置泵和汽泵前置泵等操作位置0.0m3CDI-5-9D电动葫芦，起升高度7.0m51/1BC列8.60m层梁下检修低加疏水泵操作位置0.0m4CDI-5-9D电动葫芦，起升高度7.0m51/1汽机房8.60m层梁下开式循环水泵电机操作位置0.0m5CDI-5-9D电动葫芦，起升高度7.0m51/1汽机房8.60m层梁下闭式循环水泵电机操作位置0.0m6CDI-5-9D电动葫芦，起升高度7.0m51/1汽机房8.60m层梁下补充水泵电机操作位置0.0m7CDI-5-9D电动葫芦，起升高度7.0m51/1汽机房8.60m层梁下真空泵电机操作位置0.0m8CDI-2-30D电动葫芦，起升高度26m21/1BC列45.2m层梁下除氧器阀门操作位置34.5m，回转半径≤3.0m9CDI-10-9D电动葫芦，起升高度8.0m101/1汽机房8.60m层梁下循环水电动蝶阀操作位置0.0m10CDI-10-9D电动葫芦，起升高度8.0m101/1汽机房8.60m层梁下循环水电动收球网操作位置0.0m11HS-5-12.1D手拉葫芦，起升高度12.1m52/2汽机房8.60m层梁下凝结水泵入口滤水器操作位置0.0m12HS-5-8.6D手拉葫芦，起升高度8.6m52/2汽机房8.60m层梁下开式冷却水滤水器操作位置0.0m13HS-1-7D手拉葫芦，起升高度7m12/2阀门操作位置按起升高度考虑14HS-3-7D手拉葫芦，起升高度7m32/2阀门操作位置按起升高度考虑15SDX-3手拉单轨小车32/2锅炉房7m层梁下密封风机操作位置0.0m16HS-3-9D手拉葫芦，起升高度9m32/2锅炉房7m层梁下密封风机操作位置0.0m17LX-3-LK2.5-12D电动悬挂单梁起重机，跨度2500mm，起升高度12m32/2送风机支架12.7m层梁下一次风机转子操作位置0.0mXxxx发电厂一期工程2×1000MW机组起重设备及其附属设备维护投标文件编号起吊设施名称及型号起重量（t）台数1号机/2号机起吊设施安装位置及标高起吊设备名称备注18CDI-20-12D电动葫芦，起升高度12m202/2送风机支架12.7m层梁下一次风机电机操作位置0.0m19CDI-5-12D电动葫芦，起升高度12m52/2送风机支架12.7m层梁下送风机转子操作位置0.0m20CDI-32-12D电动葫芦，起升高度12m282/2送风机支架12.7m层梁下送风机电机操作位置0.0m21CDI-16-12D低矮式电动葫芦，起升高度12m152/2引风机支架13m梁下引风机转子操作位置0.0m22HC-55-LK1.5-12D双轨架空轨道起重机，起升高度12m552/2引风机支架13m梁下引风机电机操作位置0.0m23CDI-5-12D电动葫芦，起升高度12m52/2锅炉房28.2m梁下（暂定）空预器驱动装置操作位置17m24CDI-1-9D电动葫芦，起升高度7m12/2锅炉房7m梁下启动疏水泵操作位置0.0m25SDX-1手动单轨小车12/2锅炉房28.2m梁下空预器换热元件操作位置17m26HS-1-9D手拉葫芦，起升高度9m12/2锅炉房28.2m梁下空预器换热元件操作位...
