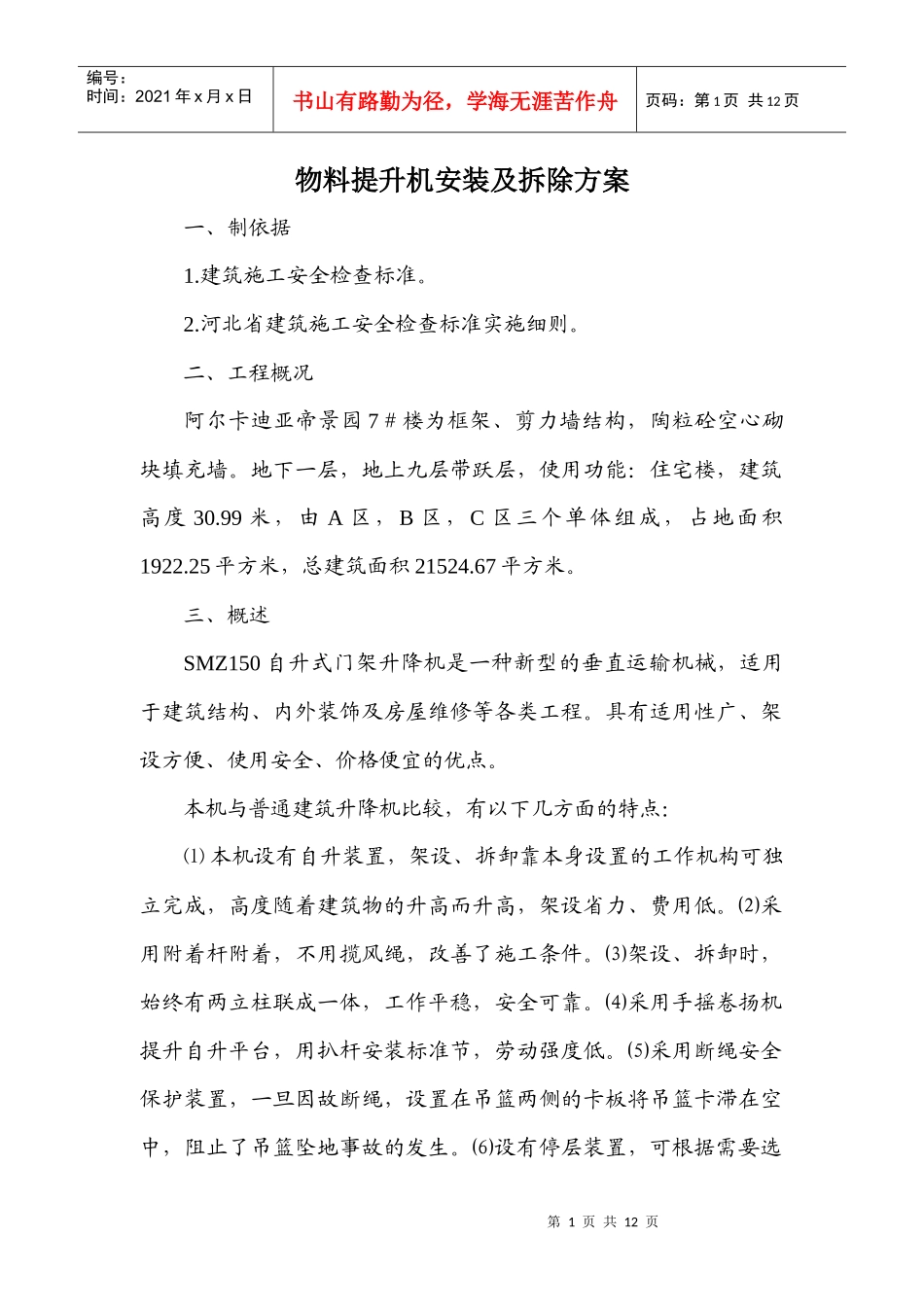

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页物料提升机安装及拆除方案一、制依据1.建筑施工安全检查标准。2.河北省建筑施工安全检查标准实施细则。二、工程概况阿尔卡迪亚帝景园7＃楼为框架、剪力墙结构，陶粒砼空心砌块填充墙。地下一层，地上九层带跃层，使用功能：住宅楼，建筑高度30.99米，由A区，B区，C区三个单体组成，占地面积1922.25平方米，总建筑面积21524.67平方米。三、概述SMZ150自升式门架升降机是一种新型的垂直运输机械，适用于建筑结构、内外装饰及房屋维修等各类工程。具有适用性广、架设方便、使用安全、价格便宜的优点。本机与普通建筑升降机比较，有以下几方面的特点：⑴本机设有自升装置，架设、拆卸靠本身设置的工作机构可独立完成，高度随着建筑物的升高而升高，架设省力、费用低。⑵采用附着杆附着，不用揽风绳，改善了施工条件。⑶架设、拆卸时，始终有两立柱联成一体，工作平稳，安全可靠。⑷采用手摇卷扬机提升自升平台，用扒杆安装标准节，劳动强度低。⑸采用断绳安全保护装置，一旦因故断绳，设置在吊篮两侧的卡板将吊篮卡滞在空中，阻止了吊篮坠地事故的发生。⑹设有停层装置，可根据需要选第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页择停层装置。四、主要部件该机主要部件有底梁、立柱（导轨架）、吊篮、自升平台、联动滑轮等组成。⒈底架：由槽钢拼焊而成，它将立柱、底梁连成一体，同时又是整个机具的支撑基础；⒉立柱：又起导轨架的作用，由多个标准节组成。标准节由角钢拼焊而成，节间由4条M18螺栓连接。导轨架高度由用房根据所需建筑高度自行按选定；⒊吊篮：是提升物料的主要工作机构，由型钢组焊而成。侧柱上有滚轮，可沿立柱主弦滚动，起导向作用。下有用圆钢联接的两根钢管，可以自由搭在支架上，以便在空中停留时起支撑作用；⒋自升平台：是改变门架起升高度的主要机构。平常又起提升横梁作用，上装起升滑轮、套架、手动卷扬机、涡轮减速机和扒杆，它把两立柱始终连成一整体门架，又可利用扒杆增减准节，利用手动卷扬机实现平台升降，通过涡轮减速机自锁性能停在所需高度的立架横梁上，从而改善了门架的起升高度，配有自升平台，是新型门架升降机与老式门架升降机的主要区别；⒌联动滑轮：位于吊篮上方，正常工作时，通过它提起吊篮，当钢丝绳破断时，联动滑轮随自重下落，由弹簧牵动联动杆，带动吊篮上的双保险卡板，使吊篮可悬挂于立柱的任一位置水平杆上，第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页防止坠地。故障排除后，提升吊篮，保险卡板复位，吊篮正常工作；⒍卷扬机：是提升吊篮的动力机构，固定在立柱的一侧，属于单独的配套机构。五、基本参数设计项目数据最大安装高度（m）635445362724最大提升高度(m)605142332421整机重量[不含卷扬机（t）]5.65.04.43.83.22.6最大提升重量(t)1.21.5吊篮底面积(㎡)卷扬机型号提升速度(m/min)工作环境温度()℃提升钢丝绳的最大工作拉力应按下式确定：S=P/（a·η）（4.0.9）式中S——钢丝绳最大工作拉力（N）；P——提升荷载（N）；a——承载钢丝绳分支数；η——滑轮组总效率。第4．0．10条提升钢线绳安全系数应按下式确定：n≥Sp/S（4.0.10）第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页式中n——安全系数，一般取7~9；Sp——钢丝绳破断拉力（N）；S——钢丝绳最大工作拉力（N）。安装一、安装场地要求：⒈场地要求平整夯实，基础承载能力强，禁止在松土或沉陷不均的基础上安装。基础承载能力要求大于8t/；⒉在4*4.5M立柱安装场地范围内，排水畅通，不得有积水浸泡基础；⒊基础水平面偏差应≤３／ｍ；⒋立柱安装后，要求在两面三刀个方向上作垂直度检查，倾斜度应保证在1.5%以内，达不到标准，应在底梁下塞垫调整片，直到调整到符合要求为止。二、安装步骤：⒈安装底梁；⒉放置自升平台就位，使套架中心线与立柱中心线重合；⒊将第一组立柱标准节放入套架内，底端与底梁用螺栓...
