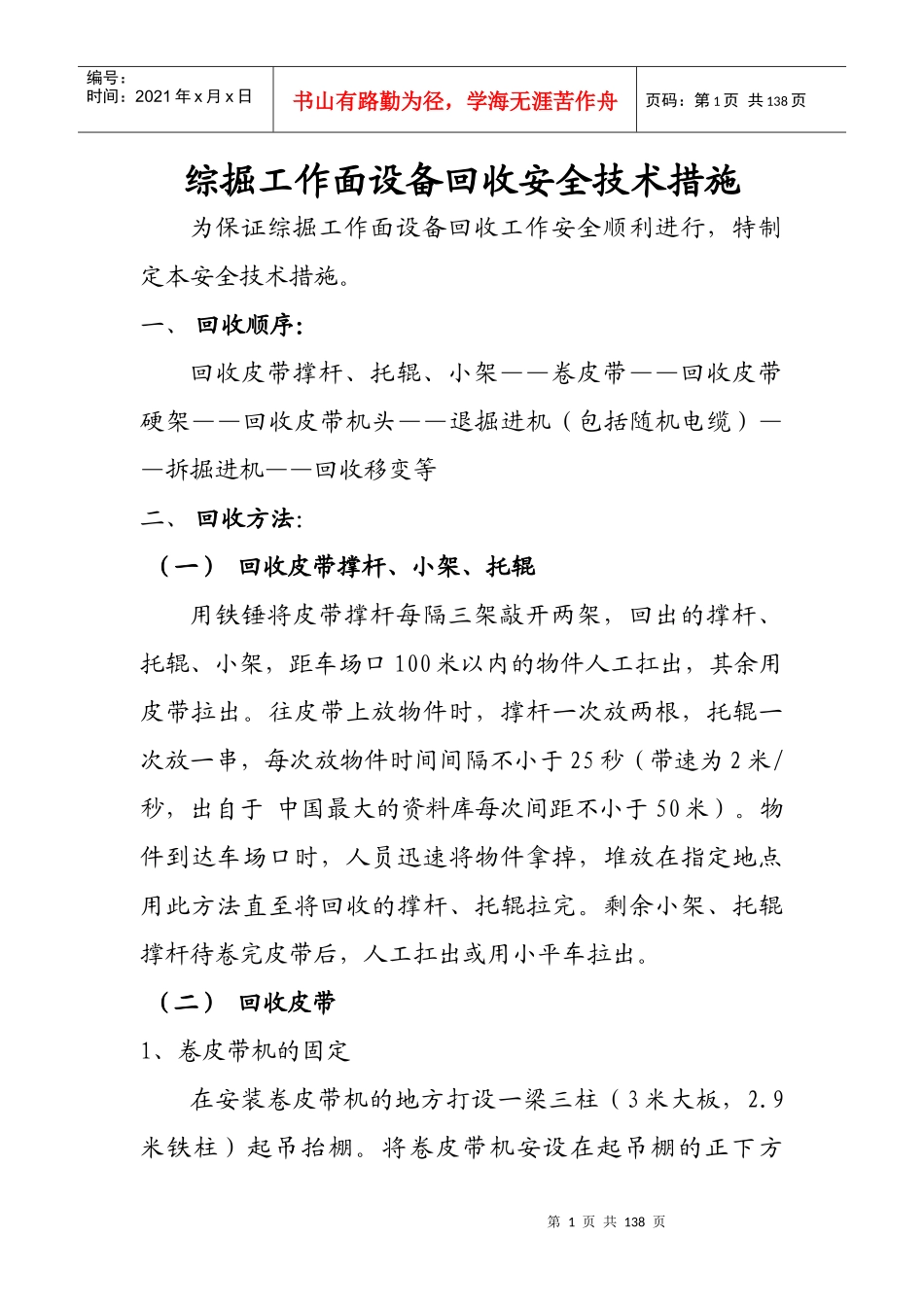

第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共138页综掘工作面设备回收安全技术措施为保证综掘工作面设备回收工作安全顺利进行，特制定本安全技术措施。一、回收顺序：回收皮带撑杆、托辊、小架——卷皮带——回收皮带硬架——回收皮带机头——退掘进机（包括随机电缆）——拆掘进机——回收移变等二、回收方法：（一）回收皮带撑杆、小架、托辊用铁锤将皮带撑杆每隔三架敲开两架，回出的撑杆、托辊、小架，距车场口100米以内的物件人工扛出，其余用皮带拉出。往皮带上放物件时，撑杆一次放两根，托辊一次放一串，每次放物件时间间隔不小于25秒（带速为2米/秒，出自于中国最大的资料库每次间距不小于50米）。物件到达车场口时，人员迅速将物件拿掉，堆放在指定地点用此方法直至将回收的撑杆、托辊拉完。剩余小架、托辊撑杆待卷完皮带后，人工扛出或用小平车拉出。（二）回收皮带1、卷皮带机的固定在安装卷皮带机的地方打设一梁三柱（3米大板，2.9米铁柱）起吊抬棚。将卷皮带机安设在起吊棚的正下方第2页共138页第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共138页（距离机头50—100米），卷皮带机下方垫道木，车轮悬空，车后打两根压柱，车前打两根戗柱，戗柱前倾与卷皮带车成75—80度，车中间打设一根压柱，在另一侧打两根压柱，压戗柱直径不小于140㎜，且均为优质木材，各柱均应底端支在卷皮带车上（距车边缘不小于50㎜），顶端伸入顶板不小于100㎜，所有压戗柱必须有防倒装置（用8#铅丝双股拴在工字钢梁或网片上）。2、卷皮带卷皮带前要安设信号，卷皮带与皮带机头用信号联系，规定“一声停，二声正开，三声到开”。先将卷皮带轴套在卷皮带机和联接架上，然后松开皮带机涨紧绞车，在卷皮带机处将上皮带拆开，此时由皮带司机倒开皮带，有5—10米余量后，将皮带卷在皮带轴上，启动卷皮带机进行卷皮带，约200米时，停止卷皮带，拆断皮带，用8#铅丝将皮带卷捆绑牢固。在抬棚上穿上30D煤溜链，用30D马蹄环连接，并用Ф16㎜的螺丝满丝紧扣，挂上3吨倒链。将5分钢丝绳套从皮带卷下穿过，折过来，双头挂在倒链下钩（钢丝绳套绳头用三道5分绳卡一正一反打设，间距不小于100㎜），用8#铅丝双股将倒链上下钩封口。拉动小链，待吃劲后，将卷皮带出自于中国最大的资料库轴抽出，慢慢松开倒链，第3页共138页第2页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共138页使皮带卷落地。将一根Ф16㎜的30米长棕绳穿过皮带卷轴心，两边各留约14米，每边10人将棕绳在上坡方向拉紧，然后将绳套从倒链上摘下，人工慢慢将皮带拉至装车位置的平坦地方，并用道木将皮带卷支稳支牢。如此循环直至将皮带卷完。（三）回收硬架四人扶住一片硬架（每头两人），一人用扳手将该硬架的螺丝松开，四人慢慢将硬架片放倒。穿过刹杆（1200㎜×150㎜×50㎜），每头两人，将硬架片抬到装车位置进行装车。用同样方法将其余硬架片回收完毕。（四）回收机头在机头处架设一梁三柱起吊抬棚，将30D煤溜链穿过工字钢或大板，用马蹄环连接，马蹄环满丝紧扣，挂上5吨倒链。用5分钢丝绳配三道绳卡将待拆卸设备捆绑牢固，挂在倒链钩上。拉动小链，使待拆卸设备吃劲。然后人员将电机、减速器、卸载架上的螺丝卸下，松开倒链，慢慢将设备放在地上或装在平车上运走。（五）退掘进机退掘进机时，先将除尘风机、转载皮带架、机尾缓冲架、出自于中国最大的资料库机尾整体靠巷道一侧摆放。发出开机信号，开动掘进机向后退，退过机尾设备时停机第4页共138页第3页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共138页用5分钢丝绳三道将掘进机与机尾架连接，绳头一正一反打设三道绳卡，绳卡间距不小于100㎜，连接牢固后，发开机信号，开动掘进机将设备拖出。随机电缆要盘放在掘进机上。在巷道坡度小于10度时，掘进机可拖运的设备包括：机尾、机尾架、缓冲架、转载皮带、除尘风机、煤溜机头煤溜机尾及各种开关。在巷道坡度大于10度时，除拖运皮带机尾外，严禁拖运其它设备。巷道低于2.5米时，掘进机上面严...
