工艺专业用CAD画管道立体图详解VIP免费

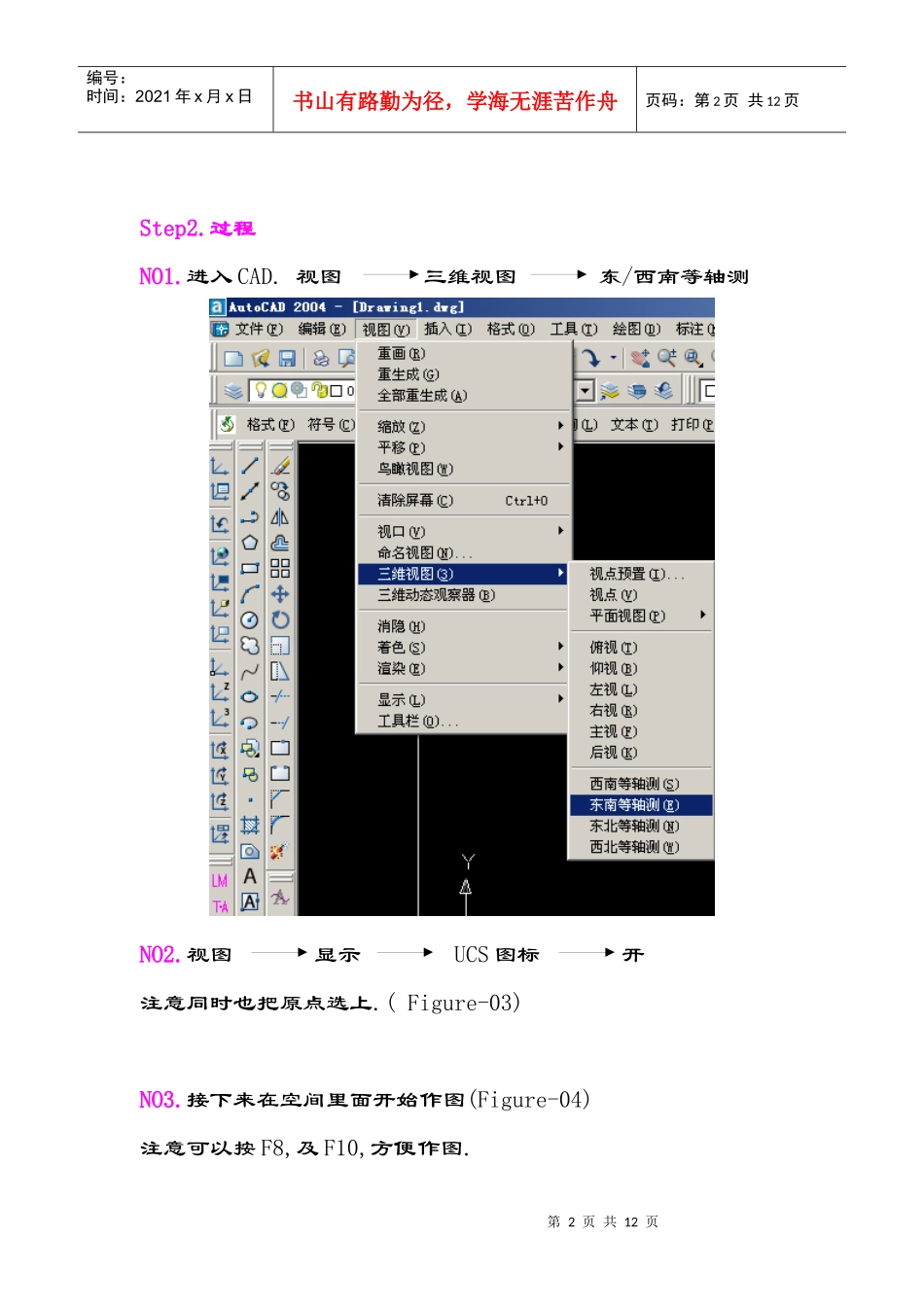

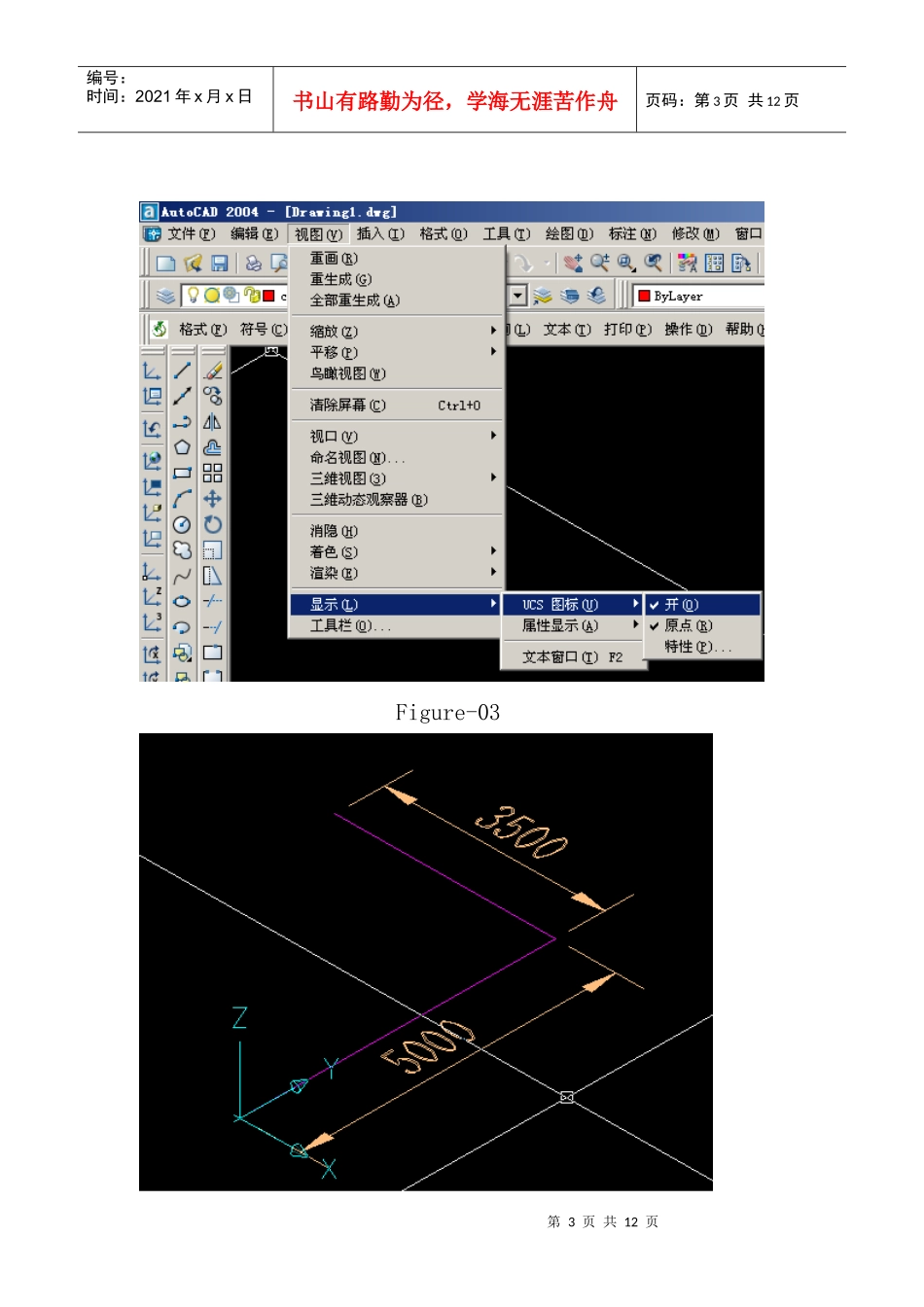

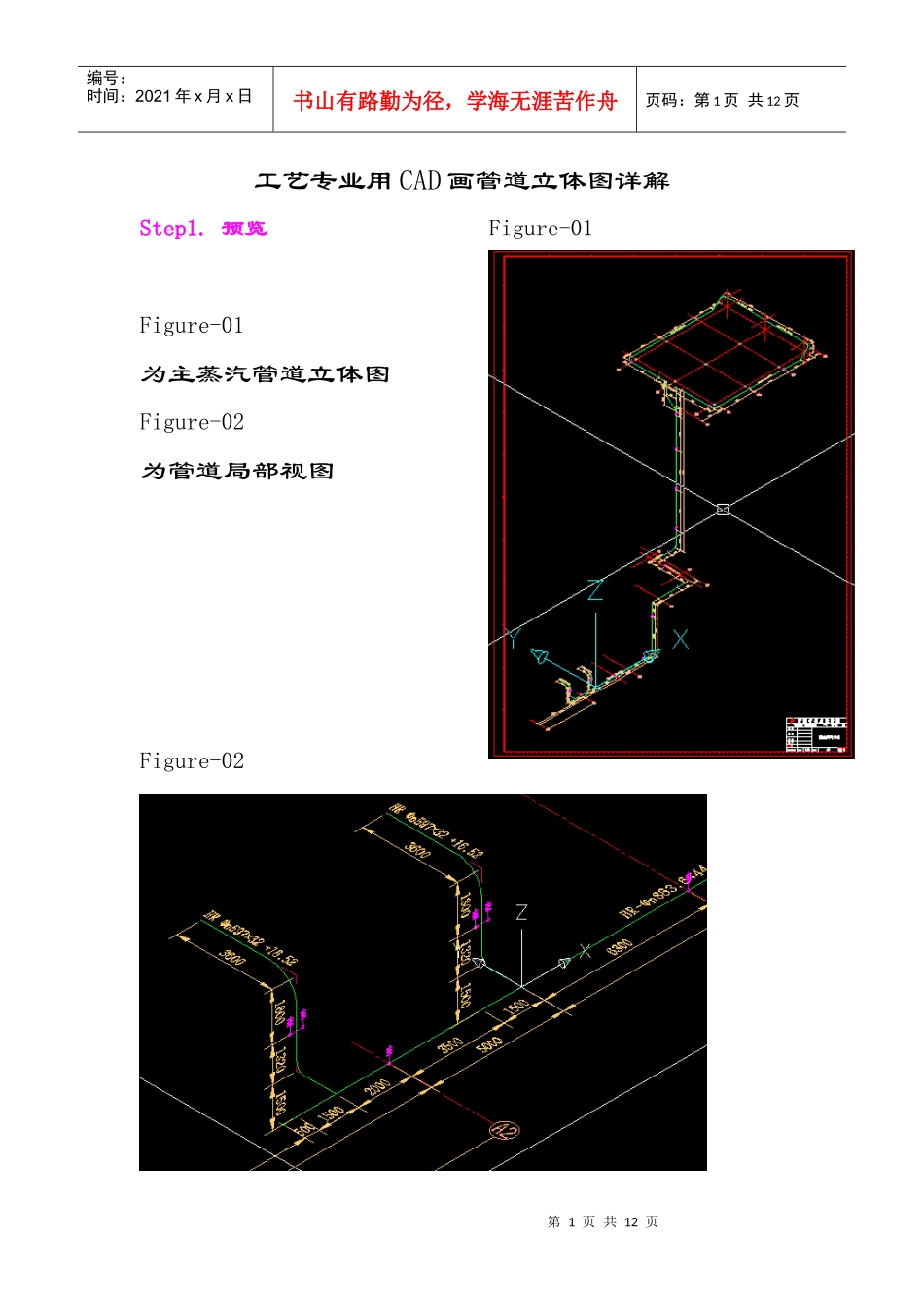

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页工艺专业用CAD画管道立体图详解Step1.预览Figure-01Figure-01为主蒸汽管道立体图Figure-02为管道局部视图Figure-02第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页Step2.过程NO1.进入CAD.视图三维视图东/西南等轴测NO2.视图显示UCS图标开注意同时也把原点选上.(Figure-03)NO3.接下来在空间里面开始作图(Figure-04)注意可以按F8,及F10,方便作图.第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页Figure-03第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页Figure-04Figure-05(注意该处的标注已经变为立体标注了)NO4.接下来是移动UCS的原点:(比如如Figure-06所示位置)步骤如下UCS新建(N)(直接在图中直线端点点击)UCS原点坐标变移动到该位置上了,以下为命令行提示:命令:UCS当前UCS名称:*俯视*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]<世界>:N指定新UCS的原点或[Z轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z]<0,0,0>:第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页Figure-06NO5.如Figure-07画一向上的直线:现在是关键,我们开始旋转坐标,使X,Y坐标在我们想标注文字所处的平面上,注意Figure-06,07,08原点坐标的区别第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页Figure-07NO6.输入命令UCS新建(N)指定旋转方向X,Y,Z来调整原点坐标指定绕X轴的旋转角度90,Figure-06变为Figure-07指定绕Y轴的旋转角-90,Figure-07变为Figure-08在Figure-08中便可以标上立体标注了Figure-08在这过程中可以用UCS,N,OB(对象)来改变坐标，注意在选择直线(OB)的两端时,左部分和右部分效果是不一样的.第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页NO7.我们现在可以看看其它的视图:视图视口三个视口Figure-09在CAD绘图空间中选中视图一,用鼠标放在如Figure-10中左上角的视图中,现在来改变视图:视图三维视图俯视第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页视图一,便变为俯视图了;同理可以改变视图二.在每个视图中绘图,其余视图,均发生变化.成为真正的在三维空间绘图.Figure-10第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页Figure-11Figure-11为主蒸汽管道的俯视图,当然是画好立体图后利用俯视图自动生成的.第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页Figure-12NO8.目前还没有解决的问题:即改变线宽后是2条线,是平面上的,要是为空间上的就完美了.但出图时,(进行以下操作)然后把事先的图筐COPY进去就好了!!!当然也个用CAESAR在模型空间建立模型,调试后,然后如Figure-13操作生成cad的dxf文件,立体图便自动生成了.第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页Figure-13CAESAR5.0可以出ISO图,如下图CAESAR-恺撒第12页共12页第11页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共12页2005.12
