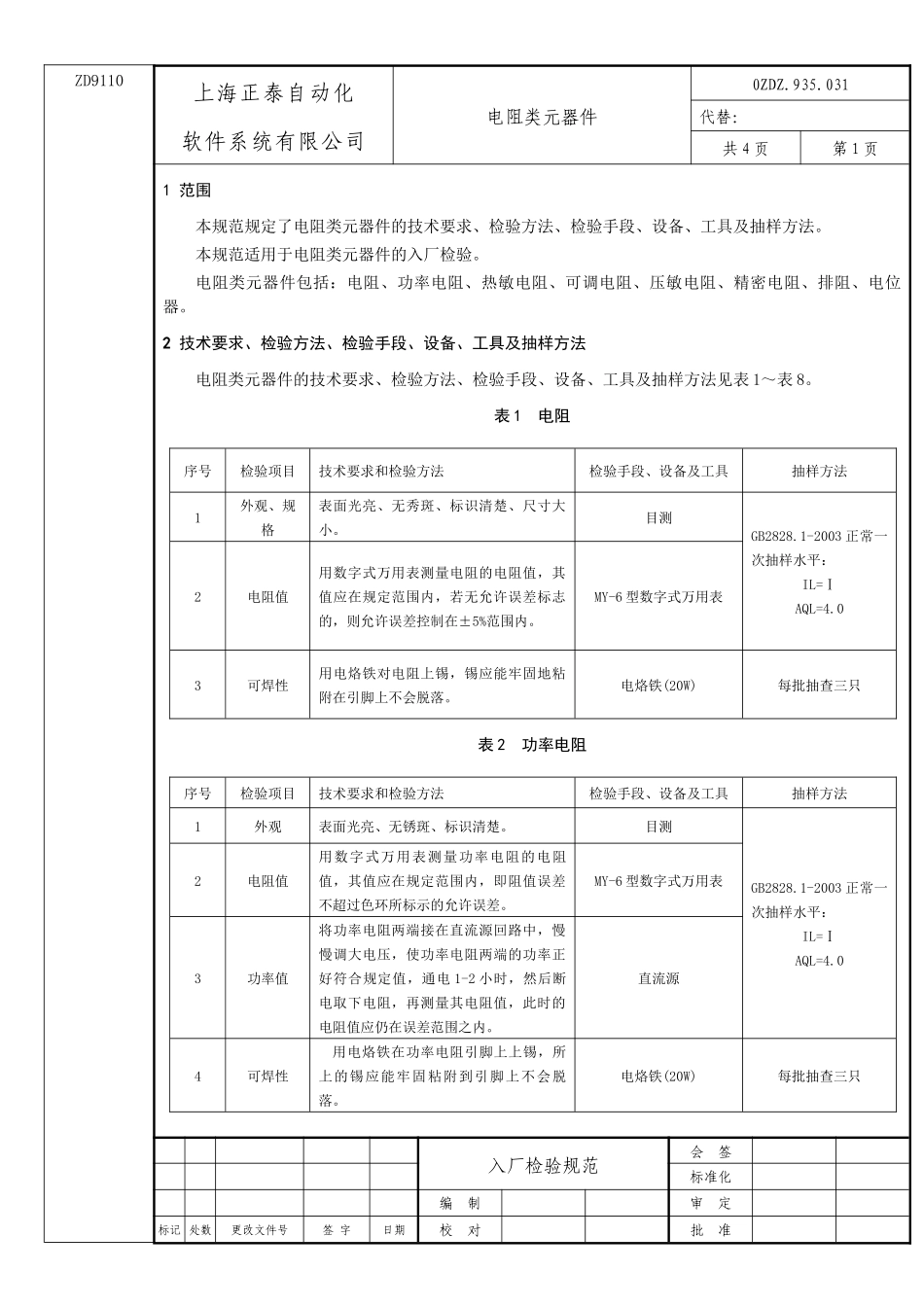

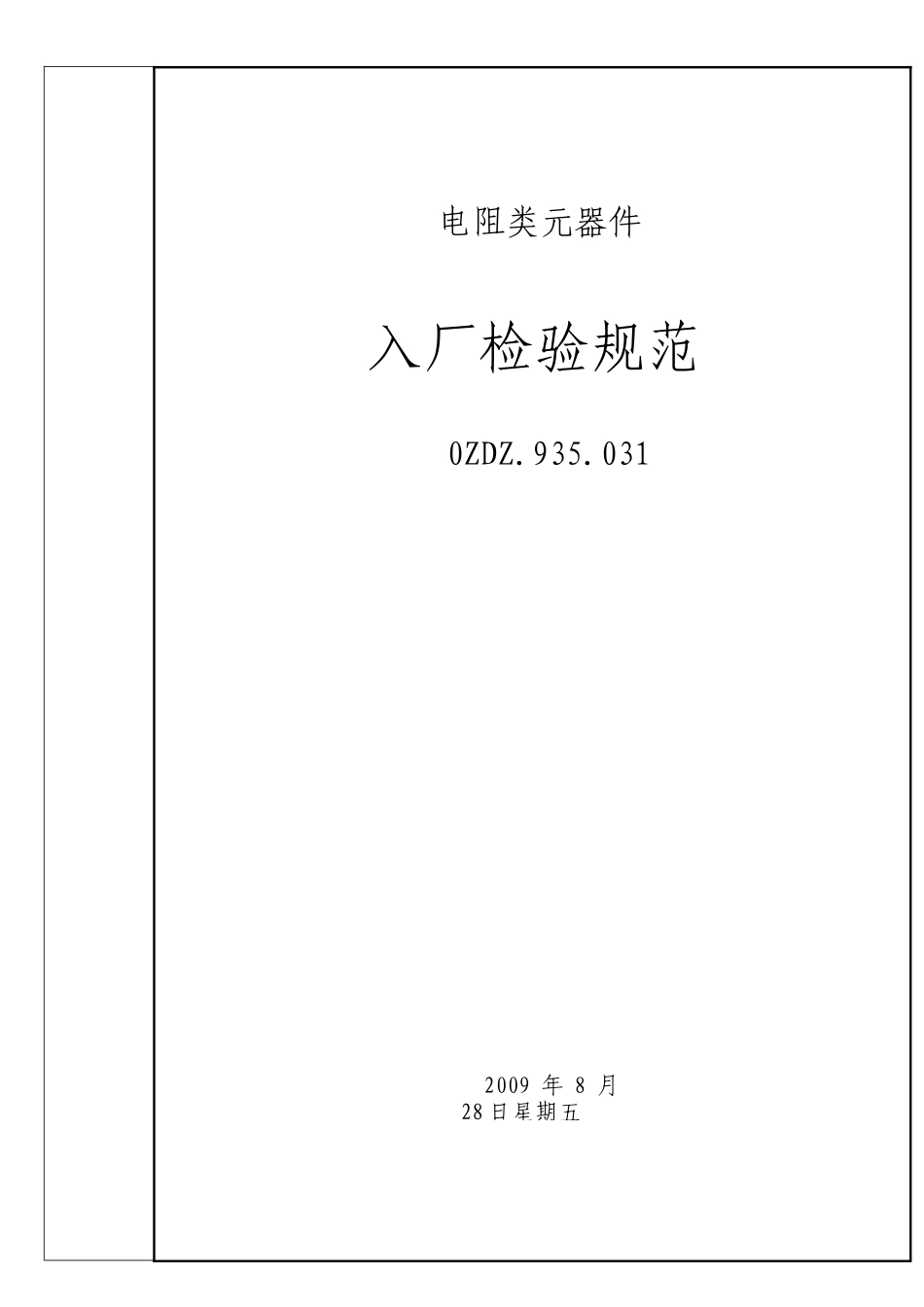

入厂检验规范电阻类元器件0ZDZ.935.0312009年8月28日星期五ZD9110上海正泰自动化软件系统有限公司电阻类元器件0ZDZ.935.031代替：共4页第1页1范围本规范规定了电阻类元器件的技术要求、检验方法、检验手段、设备、工具及抽样方法。本规范适用于电阻类元器件的入厂检验。电阻类元器件包括：电阻、功率电阻、热敏电阻、可调电阻、压敏电阻、精密电阻、排阻、电位器。2技术要求、检验方法、检验手段、设备、工具及抽样方法电阻类元器件的技术要求、检验方法、检验手段、设备、工具及抽样方法见表1～表8。表1电阻序号检验项目技术要求和检验方法检验手段、设备及工具抽样方法1外观、规格表面光亮、无秀斑、标识清楚、尺寸大小。目测GB2828.1-2003正常一次抽样水平：IL=ⅠAQL=4.02电阻值用数字式万用表测量电阻的电阻值，其值应在规定范围内，若无允许误差标志的，则允许误差控制在±5%范围内。MY-6型数字式万用表3可焊性用电烙铁对电阻上锡，锡应能牢固地粘附在引脚上不会脱落。电烙铁(20W)每批抽查三只表2功率电阻序号检验项目技术要求和检验方法检验手段、设备及工具抽样方法1外观表面光亮、无锈斑、标识清楚。目测GB2828.1-2003正常一次抽样水平：IL=ⅠAQL=4.02电阻值用数字式万用表测量功率电阻的电阻值，其值应在规定范围内，即阻值误差不超过色环所标示的允许误差。MY-6型数字式万用表3功率值将功率电阻两端接在直流源回路中，慢慢调大电压，使功率电阻两端的功率正好符合规定值，通电1-2小时，然后断电取下电阻，再测量其电阻值，此时的电阻值应仍在误差范围之内。直流源4可焊性用电烙铁在功率电阻引脚上上锡，所上的锡应能牢固粘附到引脚上不会脱落。电烙铁(20W)每批抽查三只入厂检验规范会签标准化编制审定标记处数更改文件号签字日期校对批准ZD9111电阻类元器件入厂检验规范0ZDZ.935.031共4页第2页表3热敏电阻序号检验项目技术要求和检验方法检验手段、设备及工具抽样方法1热敏电阻值在常温（25℃）下，用万用表测量热敏电阻阻值，其值应在规定范围内，即阻值误差不超过±10%。MY-6型数字式万用表GB2828.1-2003正常一次抽样水平：IL=ⅠAQL=4.02电阻值随温度变化情况将万用表打到电阻档，两表笔接在热敏电阻两端。用热风枪慢慢的给热敏电阻本体加热，则电阻值应该随温度升高而变大，温度下降而变小。.热风枪MY-6型数字式万用表3可焊性用电烙铁在热敏电阻引脚上上锡，所上的锡应能牢固粘附到引脚上不会脱落。电烙铁(20W)每批抽查三只表4可调电阻序号检验项目技术要求和检验方法检验手段、设备及工具抽样方法1电阻值用万用表测量可调电阻的两只固定引脚，所测阻值的误差应不超过±5%。MF30型指针式万用表GB2828.1-2003正常一次抽样水平：IL=ⅠAQL=4.02电阻值的可调性将可调电阻的任一固定引脚和中间的引脚接在指针式万用表两端，用螺丝刀慢慢调节可调电阻上的螺丝，观察万用表指针，这时万用表指针应随螺丝刀的转动而慢慢连续摆动，不能间断。MF30型指针式万用表3可焊性用电烙铁在可调电阻引脚上上锡，所上的锡应能牢固粘附到引脚上不易脱落。电烙铁(20W)每批抽查三只标记处数更改文件号签字日期ZD9111电阻类元器件入厂检验规范0ZDZ.935.031共4页第3页表5压敏电阻序号检验项目技术要求和检验方法检验手段、设备及工具抽样方法1动作阀值此测试项只适用于压敏电压小于500V的压敏电阻（因没有升压仪，故：超过500V的压敏电阻此项无法测试）。将压敏电阻接在兆欧表两端，一只万用表并联在压敏电阻两端（用直流档1000V），另一只万用表串联在压敏电阻回路中（用直流档200mA）.摇动兆欧表，观察电压到阀值电压后，再看兆欧表的指针，要求指针打到0Ω（接近于0Ω就可以），同时看电流表是否有凸变，如出现电流凸变表示此压敏电阻合格，反之不合格.ZC25B-3兆欧表、两个万用表GB2828.1-2003正常一次抽样水平：IL=ⅠAQL=4.02耐压试验将压敏电阻接在耐压测试仪器的输出端之间，将耐压测试仪的漏电流设置在10mA或计算出来的漏电流上，然后慢慢加大电压，当所加电压超过压敏电阻所规定的电压值时，耐压测试仪器应报警。CS2670A耐压测试仪3可焊性用电烙铁在压敏电阻引脚上上锡，锡应能牢固粘附...
