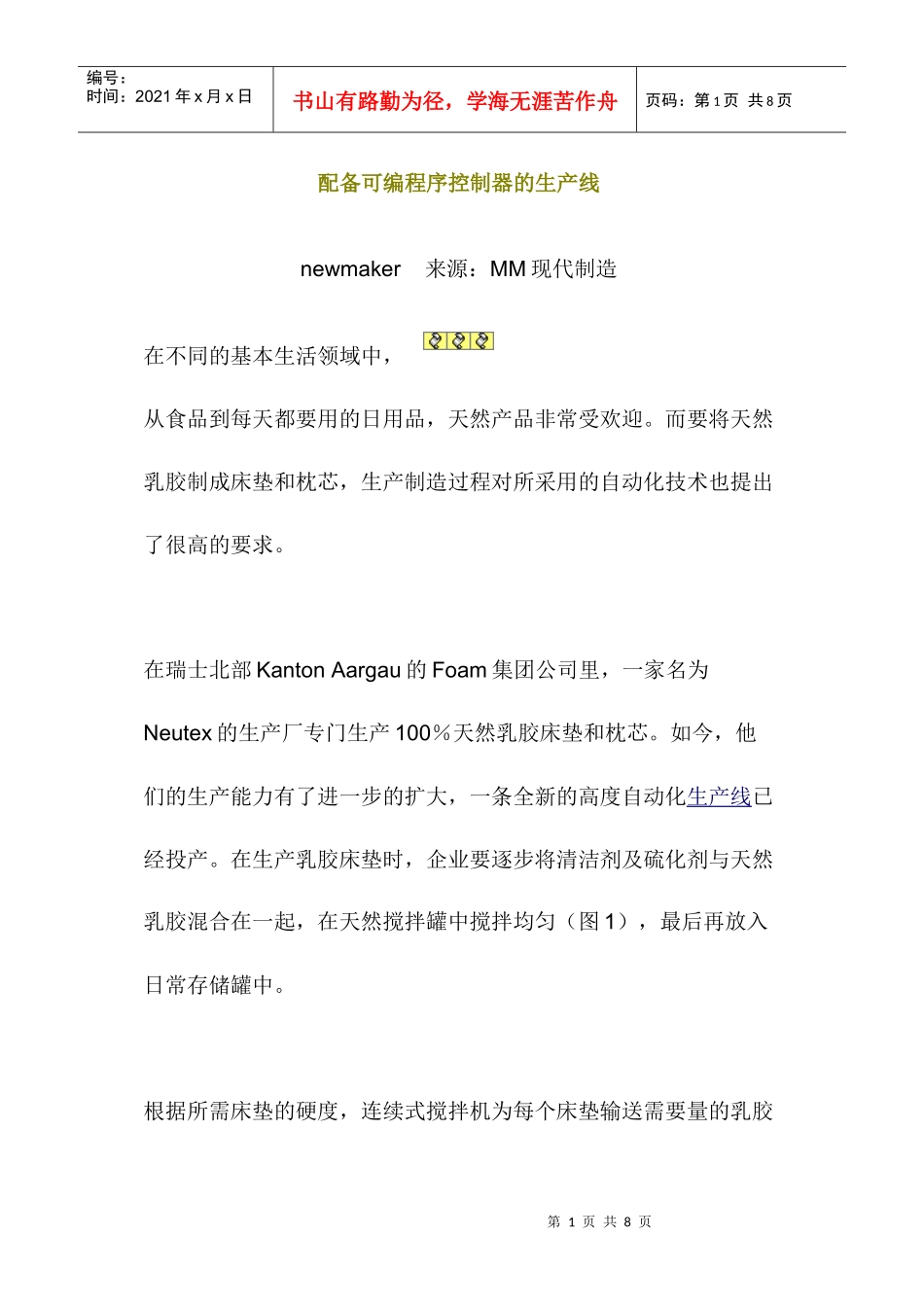

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页配备可编程序控制器的生产线newmaker来源：MM现代制造在不同的基本生活领域中，从食品到每天都要用的日用品，天然产品非常受欢迎。而要将天然乳胶制成床垫和枕芯，生产制造过程对所采用的自动化技术也提出了很高的要求。在瑞士北部KantonAargau的Foam集团公司里，一家名为Neutex的生产厂专门生产100％天然乳胶床垫和枕芯。如今，他们的生产能力有了进一步的扩大，一条全新的高度自动化生产线已经投产。在生产乳胶床垫时，企业要逐步将清洁剂及硫化剂与天然乳胶混合在一起，在天然搅拌罐中搅拌均匀（图1），最后再放入日常存储罐中。根据所需床垫的硬度，连续式搅拌机为每个床垫输送需要量的乳胶第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页混合材料。搅拌机搅拌着天然乳胶，使其成为富含大量空气的泡沫，最终浇注入床垫模型中（图2）。在链传动机构的驱动下，浇注后的模型开始在两层楼中巡回传送。在床垫完成分割定型之后，升降机把模型抬起，乳胶床垫被运送至橡胶硫化隧道进行熟化，此步操作可使乳胶床垫得到其典型的弹性结构。此后，另一个升降机将提升到二楼的床垫再送到楼下，由两名包装工人将温度大约80℃的乳胶床垫从模具中取出（图3），再送到旁边的车间进行清洗、烘干和二次硫化。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页人与设备的完美结合乳胶床垫这一生产过程只有在人与设备良好的配合过程中才能完成。其巡回周转流程共有60个单独的工位（图4）；理论上，这些工位几乎每时每刻都有一个床垫浇注模型。若整个巡回过程中某一工位产生延时，将会引起整个生产过程的停顿。若床垫在硫化室内停留的时间过长，则有可能因硫化时间过长而成为废品——床垫过脆，不柔软。哪怕整个生产线只停止了几分钟，也能够令一整批床垫报废，而且床垫模具也必须进行费时费力的彻底清理。因此，为了避免这样的费用支出，企业需要一个可靠的自动化控制方案。Neutex公司的领导人和设备改造项目负责人AlfredMichel先生表示：“由于我们在老设备中已经成功地应用了电子技术，因此我们在这一项目的控制系统选择时仍然选择了Flaach自动化技术公司。”Flaach公司是一家开关设备和控制台领域的专业生产厂。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页他们的技术服务中还包括了SPS可编程序控制系统和可视化系统的软件制作。为应用于天然乳胶床垫的自动化生产线，Flaach自动化技术专业公司确定了使用SPS可编程序控制器、触摸屏和与OMRON公司变频器。之所以选择OMRON的变频器，是因为许多应用场合都证明了OMRON变频器是坚固耐用而又可靠的变频器。同时，该产品赋值非常容易，可以通过Devicenet网络与上一级以太网连接。“这对我们来讲是非常重要的，因为仅在浇注模具的巡回周转中就有26个变频器”，项目组中的电子技术负责人PatrikAtzrodt先生表示。在此处应用中，OMRON变频器的微型结构设计方案显示了极大优势：由于其允许用户在中央控制的编程和配置环境中利用CX-One，通过网络对SPS、HMI和驱动系统进行操作，还能够建立传感器的配置方案，进行参数配置和编写控制程序。如此一来，系第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页统的配置费用明显降低。例如在床垫生产厂中，所有的变频器都能通过Devicenet网络、SPS可编程序控制器和以太网的触摸屏进行控制（图5），及时显示床垫生产线的当前状态——驱动系统的工况、电流、电压，以及扭矩等。床垫浇注模具的巡回周转是这一生产线的关键核心。除此以外，自动化技术公司还为这家床垫生产厂建立了天然乳胶存储容器、乳胶化、化工处理、混合搅拌以及床垫后处理和整个清洗设备的自动化控制和可视化控制。每一段生产线都有一个CJ1M系列的SPS可编程序控制器，共计7个。10个显示屏显示着整套设备的工作状况（图6）。第6页共8页第5页共8页编号：时间：2021年x月x日书...
