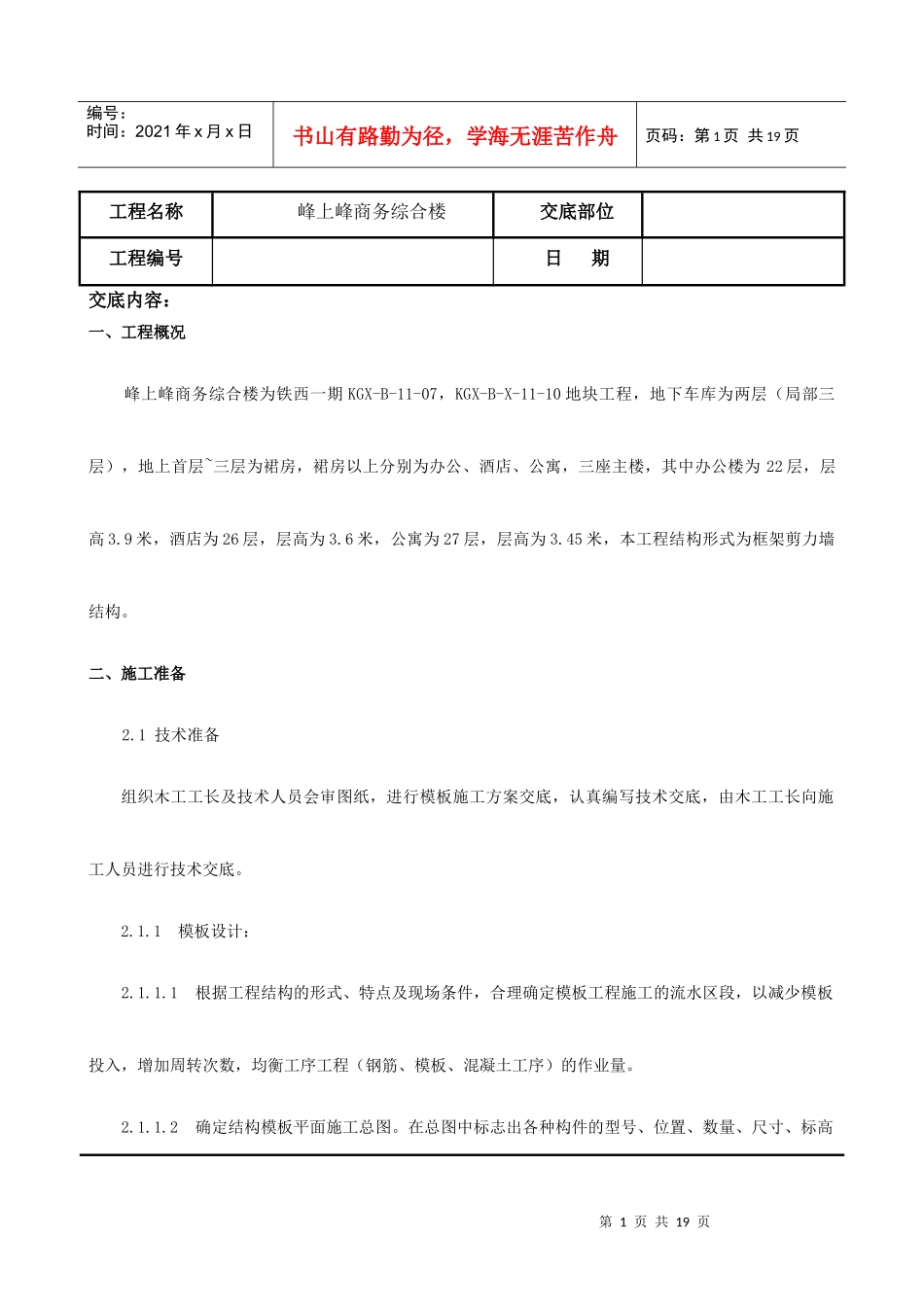

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页工程名称峰上峰商务综合楼交底部位工程编号日期交底内容：一、工程概况峰上峰商务综合楼为铁西一期KGX-B-11-07，KGX-B-X-11-10地块工程，地下车库为两层（局部三层），地上首层~三层为裙房，裙房以上分别为办公、酒店、公寓，三座主楼，其中办公楼为22层，层高3.9米，酒店为26层，层高为3.6米，公寓为27层，层高为3.45米，本工程结构形式为框架剪力墙结构。二、施工准备2.1技术准备组织木工工长及技术人员会审图纸，进行模板施工方案交底，认真编写技术交底，由木工工长向施工人员进行技术交底。2.1.1模板设计：2.1.1.1根据工程结构的形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土工序）的作业量。2.1.1.2确定结构模板平面施工总图。在总图中标志出各种构件的型号、位置、数量、尺寸、标高第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页工程名称峰上峰商务综合楼交底部位工程编号日期及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、数量和明确模板的替代流向与位置。2.1.1.3确定模板配板平面布置及支撑布置。根据施工图纸、设计变更及甲方的技术变更，对梁、板、柱等尺寸及编号设计出配板图，应标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。预制拼装时，还应绘制标志出组装定型的尺寸及其与周边的关系。2.1.1.4绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。2.1.1.5轴线、模板线（或模边控制线）放线完毕。水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。2.1.2设置模板（保护层）定位基准，即在墙、柱主筋上距地面5～8cm，根据模板线，按保护层厚度焊接定位筋，以防模板水平位移。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页工程名称峰上峰商务综合楼交底部位工程编号日期2.2现场准备指定模板堆放区，修建封闭木工棚，安装调试好各种木工机械。上述地点属于重点防火区，消防设备应配备齐全。2.3材料准备2.3.1主要材料：复合模板、木方、脱模剂、钉子等2.3.2连接附件：U形卡、扣件、紧固螺栓、钩头螺栓、L型插销、穿墙螺栓、防水穿墙拉杆螺栓、柱模定型箍。2.3.3支撑系统：碗扣立杆、横杆、斜杆、油托、立杆垫座、立杆可调底座、模板侧向支腿、木方。2.3.4脱模剂：水质隔离剂。2.3.5工具：铁木榔头、活动（套口）板子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板等。三、施工工艺（一）安装柱模板采用15mm厚多层板，内竖楞50×100@170，柱箍采用48钢管@400mm，当柱截面大于700mm时，2根钢管间用对拉螺杆进行加固，间距400mm，从柱根往上3道夹管需加双螺帽。在柱模安装前，根据楼层的轴线、定位控制线焊好定位筋，并对柱根进行清理。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页工程名称峰上峰商务综合楼交底部位工程编号日期1、模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平整度和外形尺寸。2、吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。3、随即吊装第二、三、四片模板，作好临时支撑或固定。4、先安装上下两个柱箍，并用脚手管和架子临时固定。5、逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做支撑。6、按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横荫个方向上都挂通线检查，并作好群体的水平拉(支)杆及剪力支杆的固定。7、将柱模内清理千净，封闭清理口，检查合格后办预检。3.1.1柱模板工艺流程：柱模组拼→第一片柱模就位→第二...
