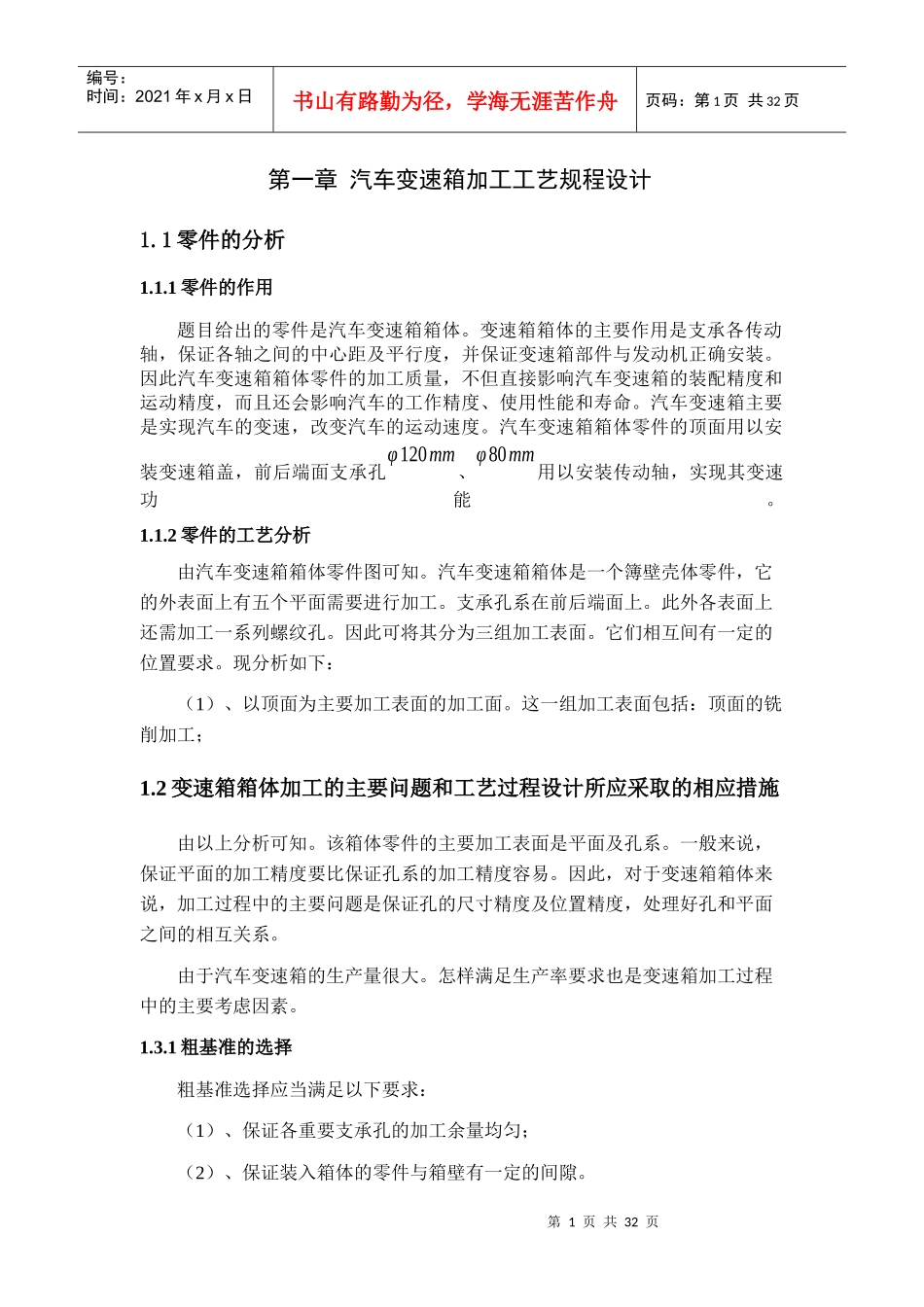

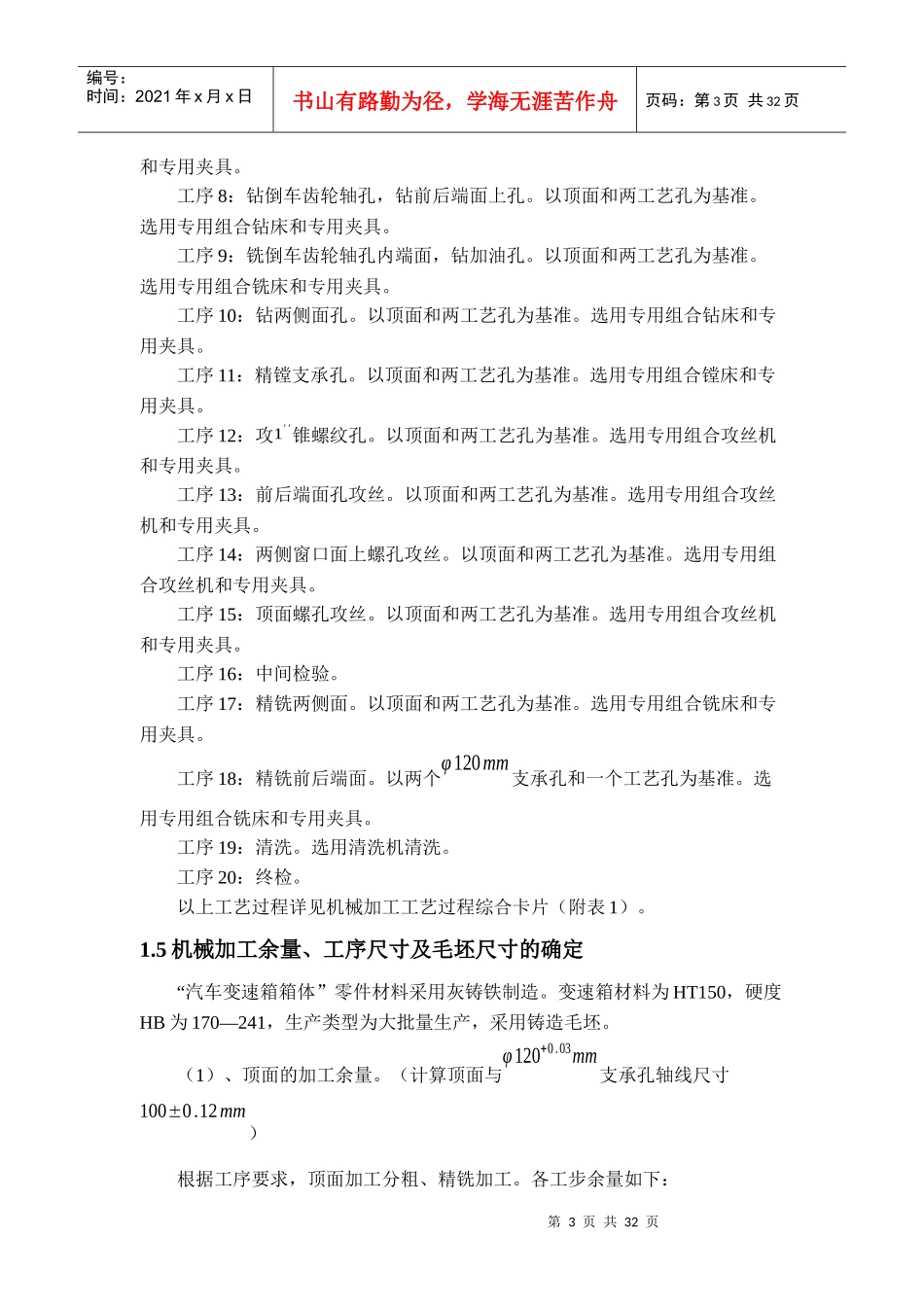

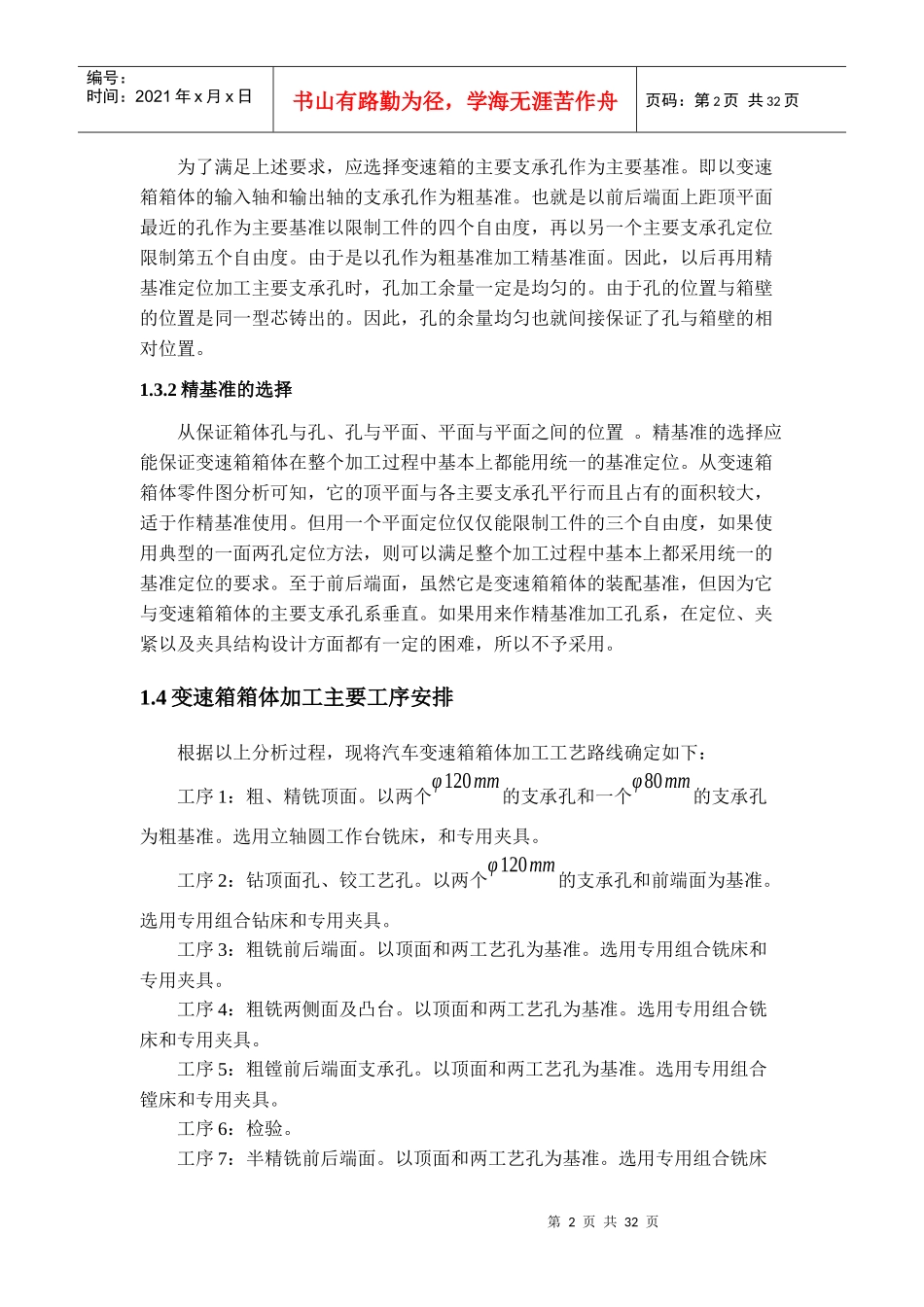

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页第一章汽车变速箱加工工艺规程设计1.1零件的分析1.1.1零件的作用题目给出的零件是汽车变速箱箱体。变速箱箱体的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并保证变速箱部件与发动机正确安装。因此汽车变速箱箱体零件的加工质量，不但直接影响汽车变速箱的装配精度和运动精度，而且还会影响汽车的工作精度、使用性能和寿命。汽车变速箱主要是实现汽车的变速，改变汽车的运动速度。汽车变速箱箱体零件的顶面用以安装变速箱盖，前后端面支承孔φ120mm、φ80mm用以安装传动轴，实现其变速功能。1.1.2零件的工艺分析由汽车变速箱箱体零件图可知。汽车变速箱箱体是一个簿壁壳体零件，它的外表面上有五个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：（1）、以顶面为主要加工表面的加工面。这一组加工表面包括：顶面的铣削加工；1.2变速箱箱体加工的主要问题和工艺过程设计所应采取的相应措施由以上分析可知。该箱体零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于变速箱箱体来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系。由于汽车变速箱的生产量很大。怎样满足生产率要求也是变速箱加工过程中的主要考虑因素。1.3.1粗基准的选择粗基准选择应当满足以下要求：（1）、保证各重要支承孔的加工余量均匀；（2）、保证装入箱体的零件与箱壁有一定的间隙。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页为了满足上述要求，应选择变速箱的主要支承孔作为主要基准。即以变速箱箱体的输入轴和输出轴的支承孔作为粗基准。也就是以前后端面上距顶平面最近的孔作为主要基准以限制工件的四个自由度，再以另一个主要支承孔定位限制第五个自由度。由于是以孔作为粗基准加工精基准面。因此，以后再用精基准定位加工主要支承孔时，孔加工余量一定是均匀的。由于孔的位置与箱壁的位置是同一型芯铸出的。因此，孔的余量均匀也就间接保证了孔与箱壁的相对位置。1.3.2精基准的选择从保证箱体孔与孔、孔与平面、平面与平面之间的位置。精基准的选择应能保证变速箱箱体在整个加工过程中基本上都能用统一的基准定位。从变速箱箱体零件图分析可知，它的顶平面与各主要支承孔平行而且占有的面积较大，适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度，如果使用典型的一面两孔定位方法，则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于前后端面，虽然它是变速箱箱体的装配基准，但因为它与变速箱箱体的主要支承孔系垂直。如果用来作精基准加工孔系，在定位、夹紧以及夹具结构设计方面都有一定的困难，所以不予采用。1.4变速箱箱体加工主要工序安排根据以上分析过程，现将汽车变速箱箱体加工工艺路线确定如下：工序1：粗、精铣顶面。以两个φ120mm的支承孔和一个φ80mm的支承孔为粗基准。选用立轴圆工作台铣床，和专用夹具。工序2：钻顶面孔、铰工艺孔。以两个φ120mm的支承孔和前端面为基准。选用专用组合钻床和专用夹具。工序3：粗铣前后端面。以顶面和两工艺孔为基准。选用专用组合铣床和专用夹具。工序4：粗铣两侧面及凸台。以顶面和两工艺孔为基准。选用专用组合铣床和专用夹具。工序5：粗镗前后端面支承孔。以顶面和两工艺孔为基准。选用专用组合镗床和专用夹具。工序6：检验。工序7：半精铣前后端面。以顶面和两工艺孔为基准。选用专用组合铣床第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页和专用夹具。工序8：钻倒车齿轮轴孔，钻前后端面上孔。以顶面和两工艺孔为基准。选用专用组合钻床和专用夹具。工序9：铣倒车齿轮轴孔内端面，钻加油孔。以顶面和两工艺孔为基准。选用专用组合铣床和专用夹具。工序10：钻两侧面孔。以顶面和两工艺孔为基准。选用专用组合...
