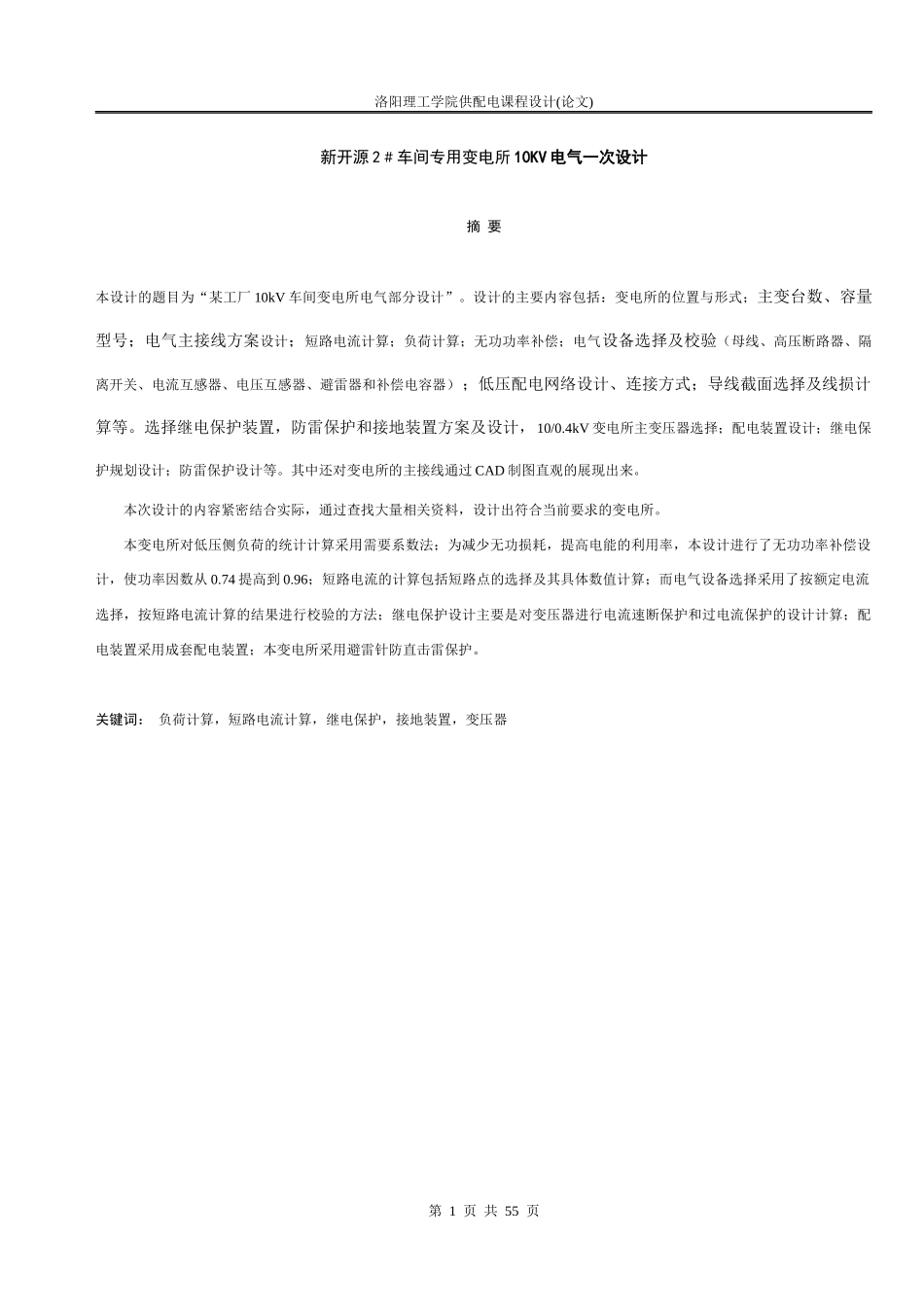

洛阳理工学院供配电课程设计(论文)新开源2﹟车间专用变电所10KV电气一次设计摘要本设计的题目为“某工厂10kV车间变电所电气部分设计”。设计的主要内容包括：变电所的位置与形式；主变台数、容量型号；电气主接线方案设计；短路电流计算；负荷计算；无功功率补偿；电气设备选择及校验（母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器）；低压配电网络设计、连接方式；导线截面选择及线损计算等。选择继电保护装置，防雷保护和接地装置方案及设计，10/0.4kV变电所主变压器选择；配电装置设计；继电保护规划设计；防雷保护设计等。其中还对变电所的主接线通过CAD制图直观的展现出来。本次设计的内容紧密结合实际，通过查找大量相关资料，设计出符合当前要求的变电所。本变电所对低压侧负荷的统计计算采用需要系数法；为减少无功损耗，提高电能的利用率，本设计进行了无功功率补偿设计，使功率因数从0.74提高到0.96；短路电流的计算包括短路点的选择及其具体数值计算；而电气设备选择采用了按额定电流选择，按短路电流计算的结果进行校验的方法；继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算；配电装置采用成套配电装置；本变电所采用避雷针防直击雷保护。关键词：负荷计算，短路电流计算，继电保护，接地装置，变压器第1页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页目录前言...................................................................................................................................................................1第1章任务说明..........................................................................................................................................31.1设计要求.....................................................................................................................................31.2车间概况及设备平面布置图............................................................................................31.3负荷情况.....................................................................................................................................31.4供电电源情况..........................................................................................................................41.5电价计算.....................................................................................................................................41.6建设期用电................................................................................................................................41.7气象、地质水文资料................................................................................................................4第2章机加工车间的负荷计算...........................................................................................................52.1负荷计算.....................................................................................................................................52.2无功功率补偿..........................................................................................................................7第3章工厂变电所的设备选择及主接线设计.............................................................................93.1总降压变电所位置的确定.................................................................................................93.2变压器数量及容量的选择.................................................................................................93.3变电所的电气主接线的选择...........................................................
