山西某电厂2#锅炉烟风道安装施工技术措施_secretVIP免费

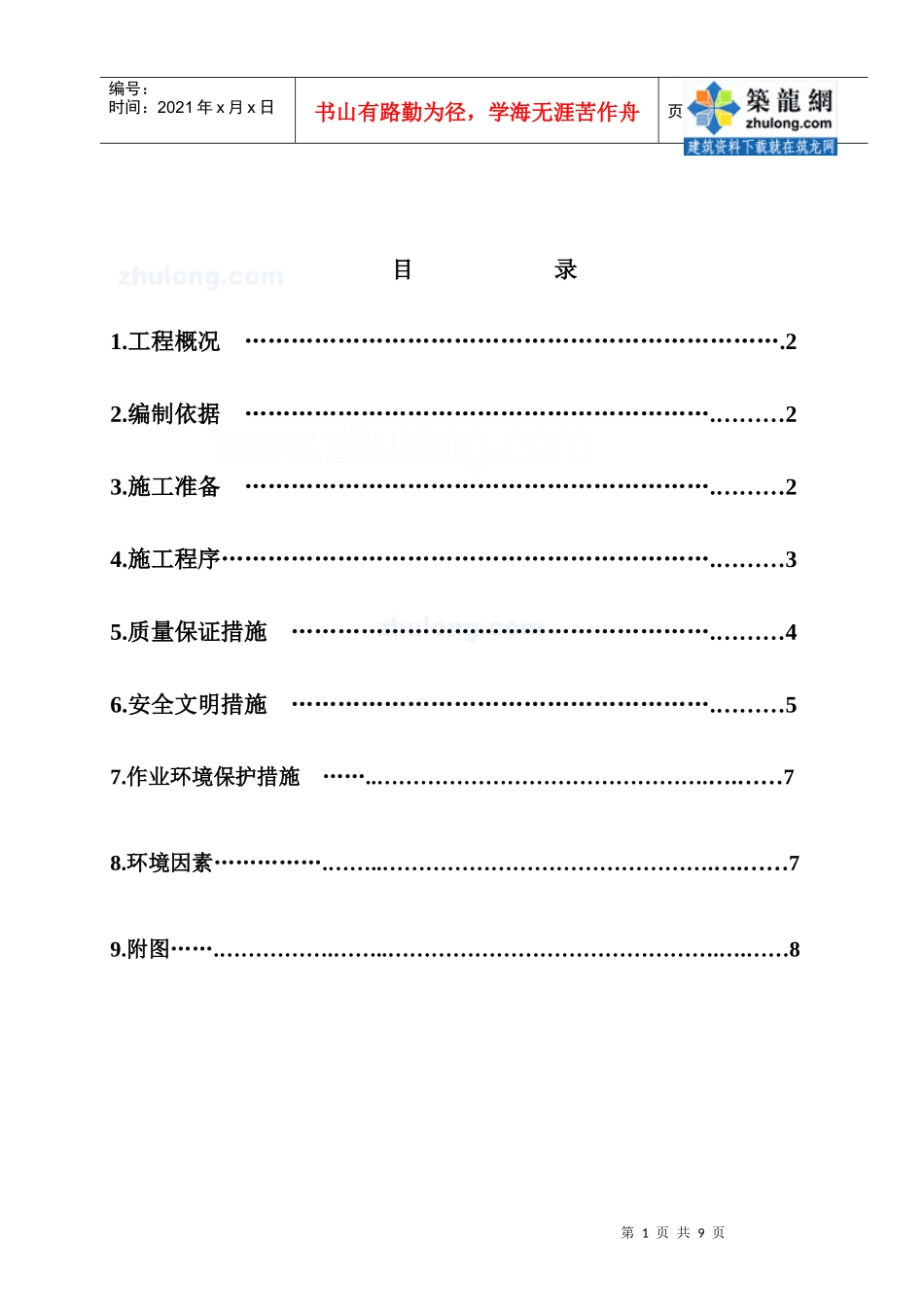

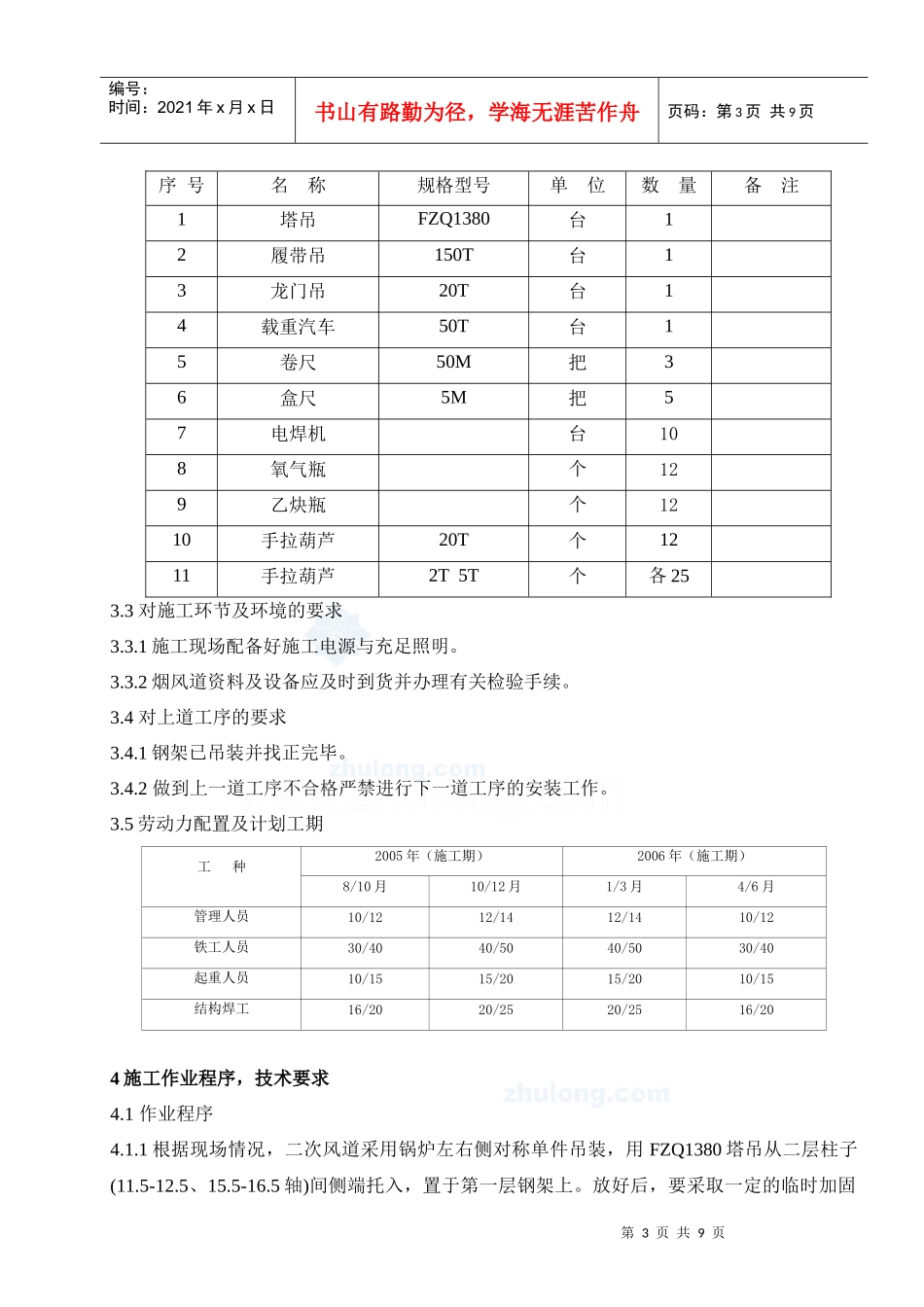

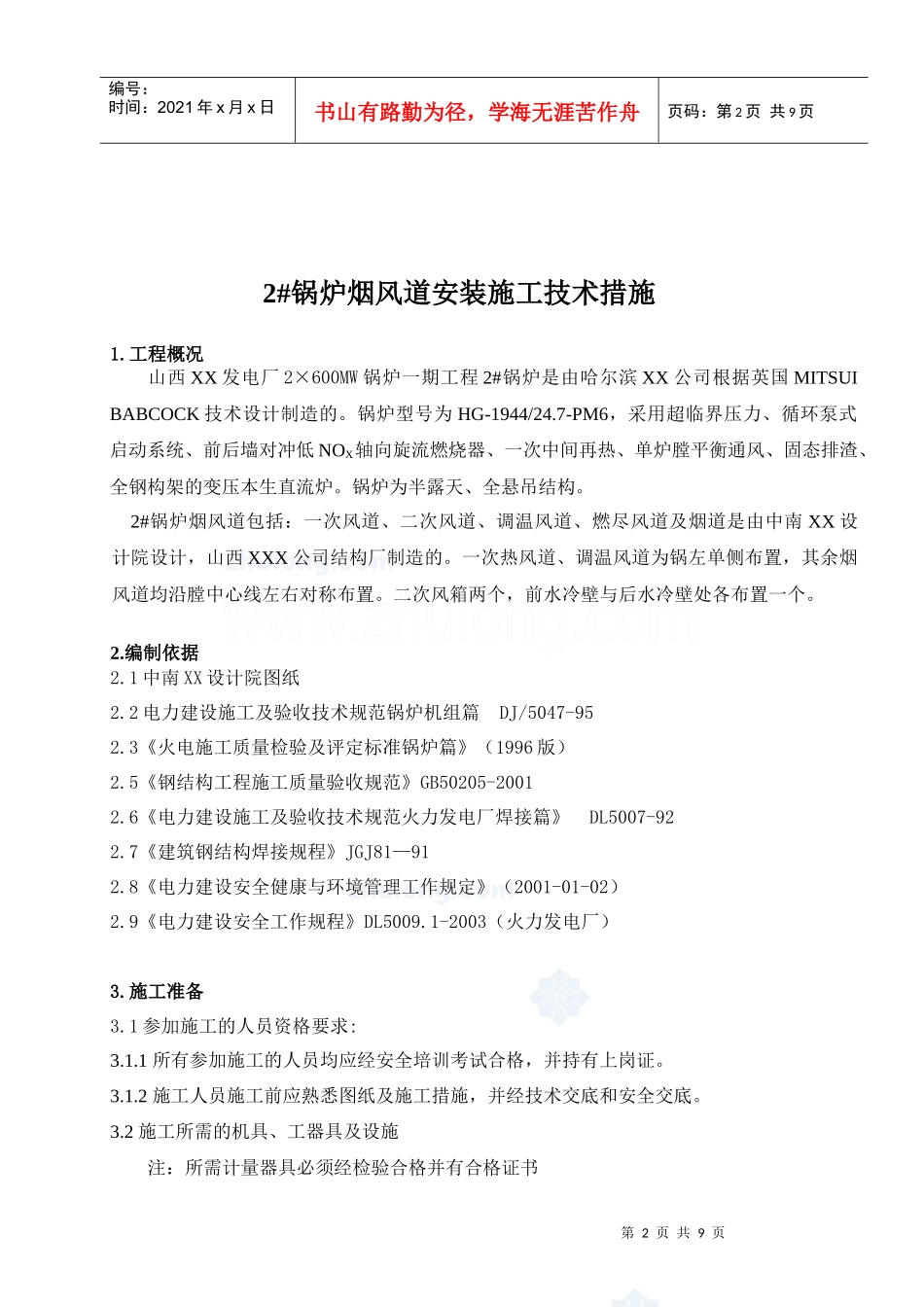

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页目录1.工程概况…………………………………………………………….22.编制依据…………………………………………………….………23.施工准备…………………………………………………….………24.施工程序……………………………………………………….………35.质量保证措施……………………………………………….………46.安全文明措施……………………………………………….………57.作业环境保护措施……..……………………………………….….……78.环境因素…………….……..……………………………………….….……79.附图…….…………….……..……………………………………….….……8第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2#锅炉烟风道安装施工技术措施1.工程概况山西XX发电厂2×600MW锅炉一期工程2#锅炉是由哈尔滨XX公司根据英国MITSUIBABCOCK技术设计制造的。锅炉型号为HG-1944/24.7-PM6，采用超临界压力、循环泵式启动系统、前后墙对冲低NOX轴向旋流燃烧器、一次中间再热、单炉膛平衡通风、固态排渣、全钢构架的变压本生直流炉。锅炉为半露天、全悬吊结构。2#锅炉烟风道包括：一次风道、二次风道、调温风道、燃尽风道及烟道是由中南XX设计院设计，山西XXX公司结构厂制造的。一次热风道、调温风道为锅左单侧布置，其余烟风道均沿膛中心线左右对称布置。二次风箱两个，前水冷壁与后水冷壁处各布置一个。2.编制依据2.1中南XX设计院图纸2.2电力建设施工及验收技术规范锅炉机组篇DJ/5047-952.3《火电施工质量检验及评定标准锅炉篇》（1996版）2.5《钢结构工程施工质量验收规范》GB50205-20012.6《电力建设施工及验收技术规范火力发电厂焊接篇》DL5007-922.7《建筑钢结构焊接规程》JGJ81—912.8《电力建设安全健康与环境管理工作规定》（2001-01-02）2.9《电力建设安全工作规程》DL5009.1-2003（火力发电厂）3.施工准备3.1参加施工的人员资格要求:3.1.1所有参加施工的人员均应经安全培训考试合格，并持有上岗证。3.1.2施工人员施工前应熟悉图纸及施工措施，并经技术交底和安全交底。3.2施工所需的机具、工器具及设施注：所需计量器具必须经检验合格并有合格证书第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页序号名称规格型号单位数量备注1塔吊FZQ1380台12履带吊150T台13龙门吊20T台14载重汽车50T台15卷尺50M把36盒尺5M把57电焊机台108氧气瓶个129乙炔瓶个1210手拉葫芦20T个1211手拉葫芦2T5T个各253.3对施工环节及环境的要求3.3.1施工现场配备好施工电源与充足照明。3.3.2烟风道资料及设备应及时到货并办理有关检验手续。3.4对上道工序的要求3.4.1钢架已吊装并找正完毕。3.4.2做到上一道工序不合格严禁进行下一道工序的安装工作。3.5劳动力配置及计划工期工种2005年（施工期）2006年（施工期）8/10月10/12月1/3月4/6月管理人员10/1212/1412/1410/12铁工人员30/4040/5040/5030/40起重人员10/1515/2015/2010/15结构焊工16/2020/2520/2516/204施工作业程序，技术要求4.1作业程序4.1.1根据现场情况，二次风道采用锅炉左右侧对称单件吊装，用FZQ1380塔吊从二层柱子(11.5-12.5、15.5-16.5轴)间侧端托入，置于第一层钢架上。放好后，要采取一定的临时加固第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页措施，保持其稳定性，一次风道采用分段组合吊装，在锅炉零米就位位置下方进行分段组合，完成后用手拉葫芦提升就位。由于风道钢板厚度为3mm-5mm，所以严禁磕碰，以免变形，如果有变形现象要立刻进行校正，尤其是接口端更要保持平整。烟道采用单件吊装，用150T履带吊至炉后烟道下方，吊装一件就位一件。4.1.2烟风道就位，焊接每件烟风道及伸缩节，风门在吊装时，要尽量放置在合适的位置，风道与伸缩节采用搭接方式连接。搭接长度不少于30mm。固定前一定要确保位置正确。焊接时要注意焊缝饱满无飞溅，无夹渣气孔，焊缝不平整处要进行打磨处理...
