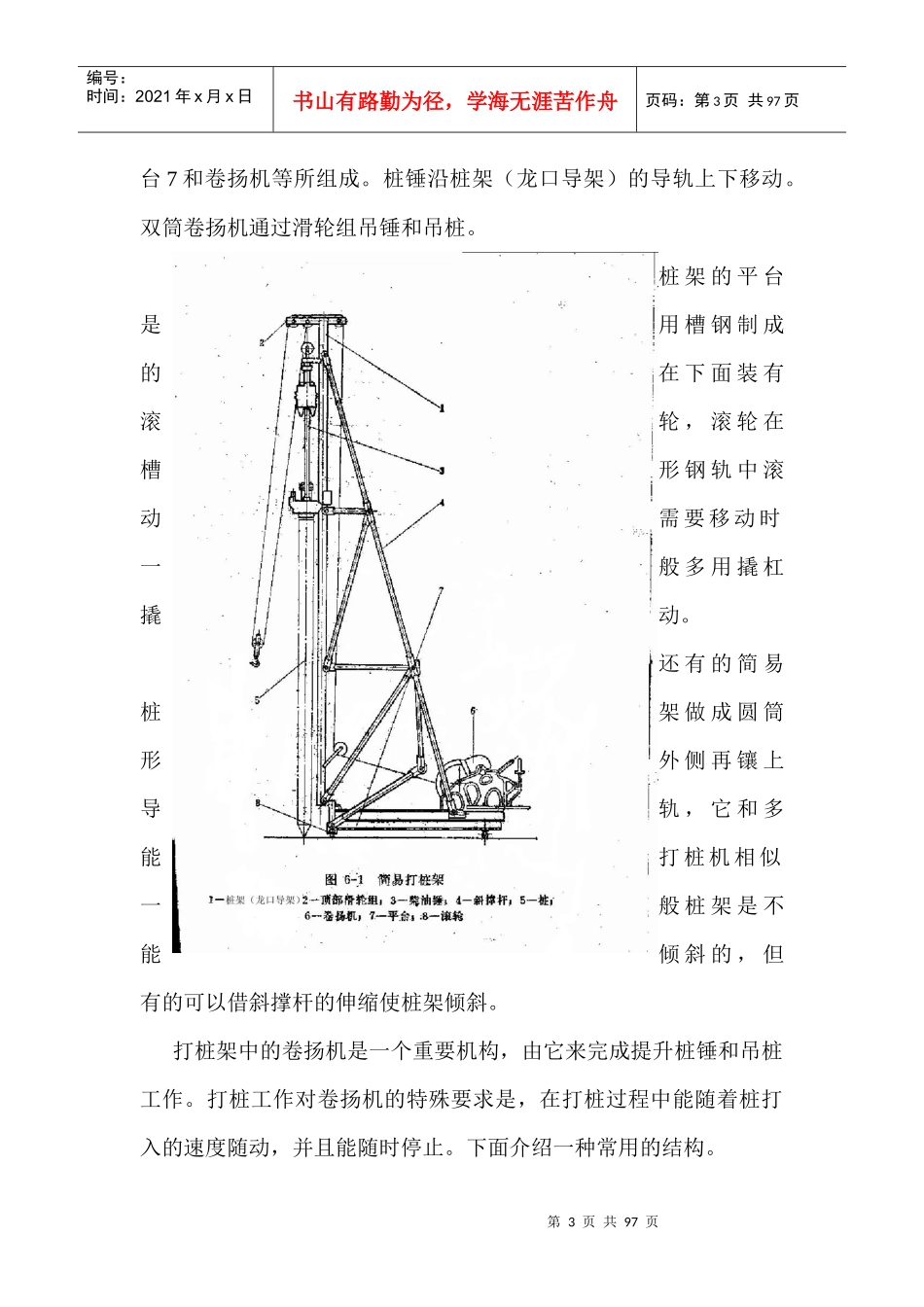

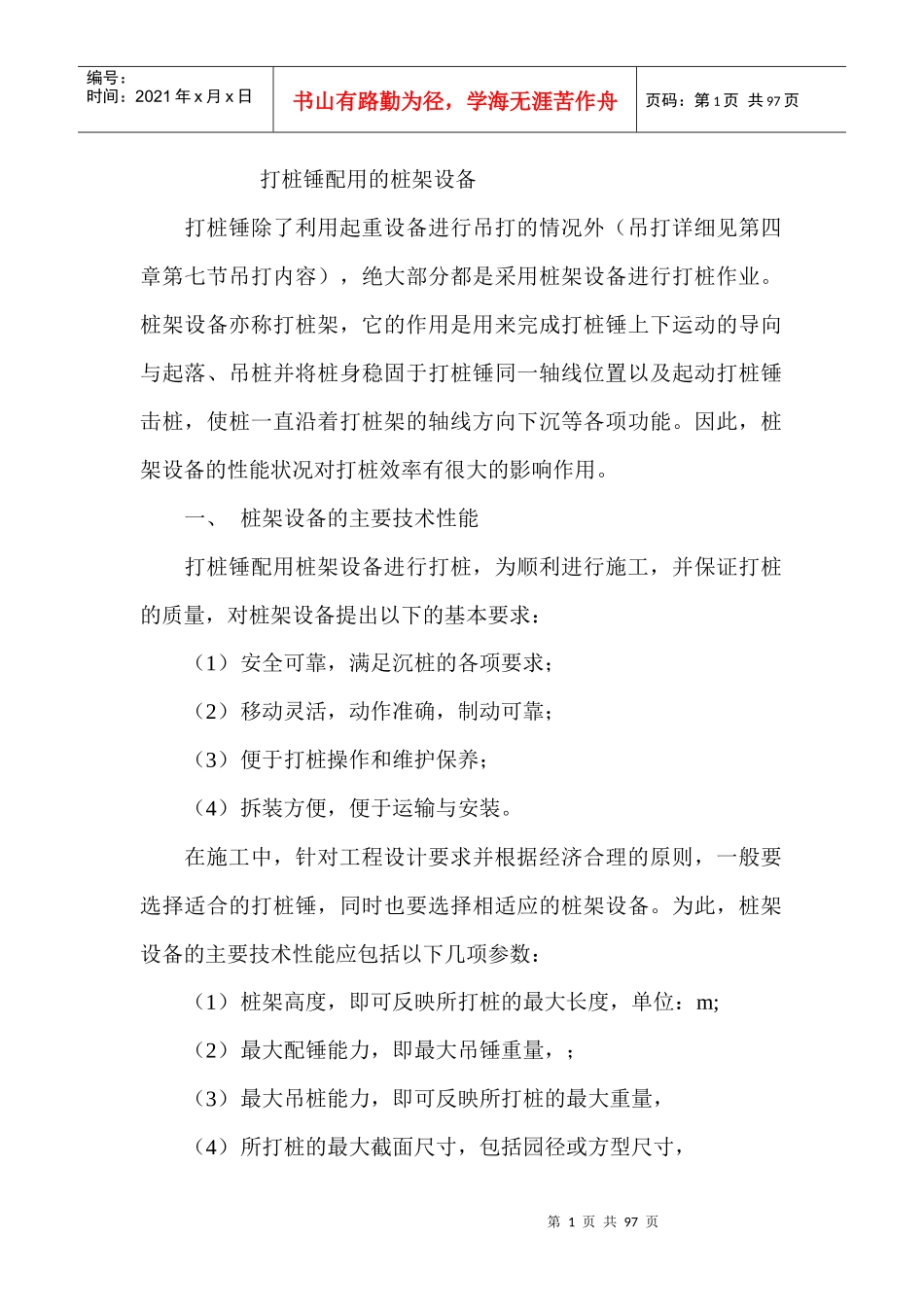

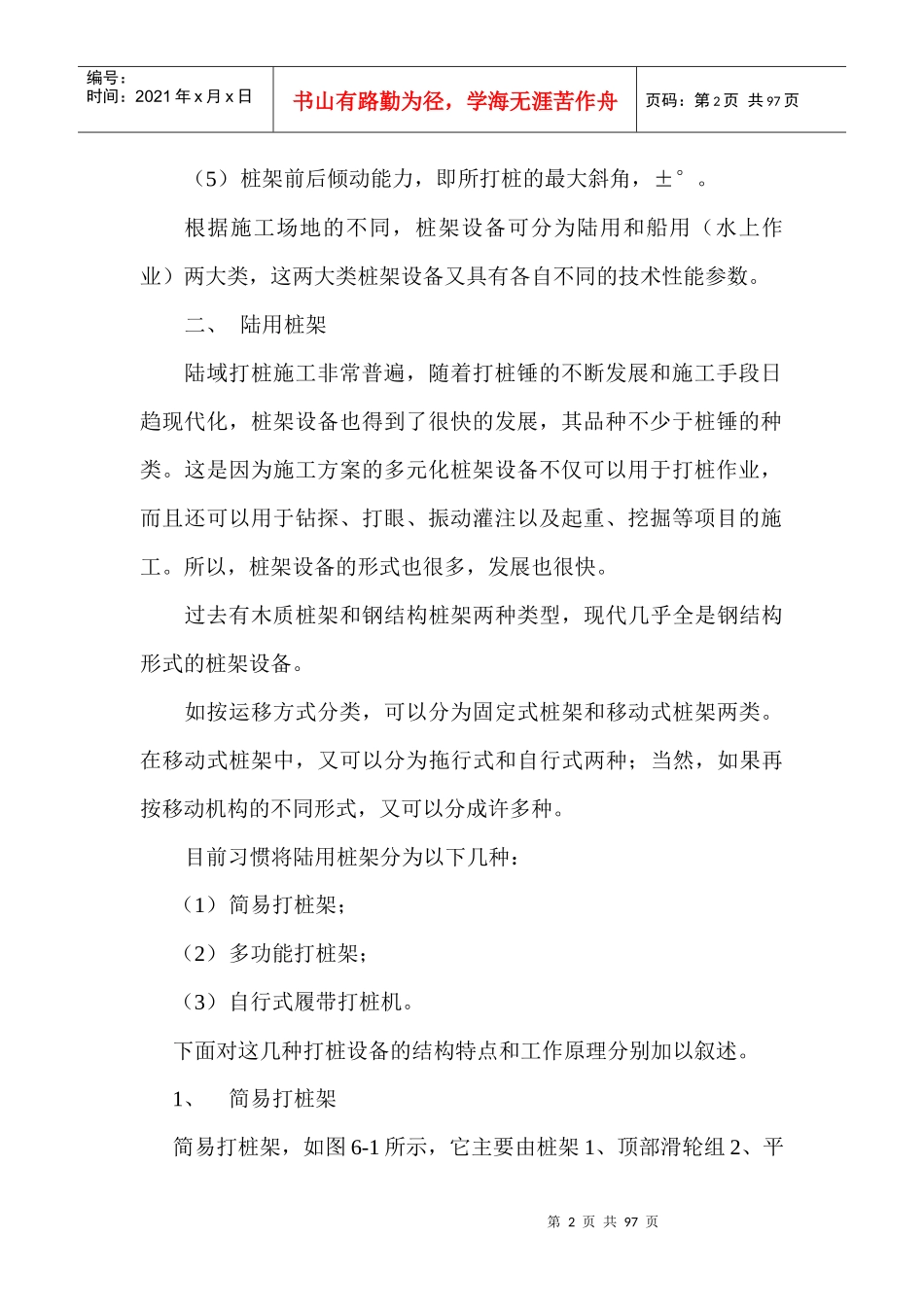

第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共97页打桩锤配用的桩架设备打桩锤除了利用起重设备进行吊打的情况外（吊打详细见第四章第七节吊打内容），绝大部分都是采用桩架设备进行打桩作业。桩架设备亦称打桩架，它的作用是用来完成打桩锤上下运动的导向与起落、吊桩并将桩身稳固于打桩锤同一轴线位置以及起动打桩锤击桩，使桩一直沿着打桩架的轴线方向下沉等各项功能。因此，桩架设备的性能状况对打桩效率有很大的影响作用。一、桩架设备的主要技术性能打桩锤配用桩架设备进行打桩，为顺利进行施工，并保证打桩的质量，对桩架设备提出以下的基本要求：（1）安全可靠，满足沉桩的各项要求；（2）移动灵活，动作准确，制动可靠；（3）便于打桩操作和维护保养；（4）拆装方便，便于运输与安装。在施工中，针对工程设计要求并根据经济合理的原则，一般要选择适合的打桩锤，同时也要选择相适应的桩架设备。为此，桩架设备的主要技术性能应包括以下几项参数：（1）桩架高度，即可反映所打桩的最大长度，单位：m;（2）最大配锤能力，即最大吊锤重量，；（3）最大吊桩能力，即可反映所打桩的最大重量，（4）所打桩的最大截面尺寸，包括园径或方型尺寸，第2页共97页第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共97页（5）桩架前后倾动能力，即所打桩的最大斜角，±°。根据施工场地的不同，桩架设备可分为陆用和船用（水上作业）两大类，这两大类桩架设备又具有各自不同的技术性能参数。二、陆用桩架陆域打桩施工非常普遍，随着打桩锤的不断发展和施工手段日趋现代化，桩架设备也得到了很快的发展，其品种不少于桩锤的种类。这是因为施工方案的多元化桩架设备不仅可以用于打桩作业，而且还可以用于钻探、打眼、振动灌注以及起重、挖掘等项目的施工。所以，桩架设备的形式也很多，发展也很快。过去有木质桩架和钢结构桩架两种类型，现代几乎全是钢结构形式的桩架设备。如按运移方式分类，可以分为固定式桩架和移动式桩架两类。在移动式桩架中，又可以分为拖行式和自行式两种；当然，如果再按移动机构的不同形式，又可以分成许多种。目前习惯将陆用桩架分为以下几种：（1）简易打桩架；（2）多功能打桩架；（3）自行式履带打桩机。下面对这几种打桩设备的结构特点和工作原理分别加以叙述。1、简易打桩架简易打桩架，如图6-1所示，它主要由桩架1、顶部滑轮组2、平第3页共97页第2页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共97页台7和卷扬机等所组成。桩锤沿桩架（龙口导架）的导轨上下移动。双筒卷扬机通过滑轮组吊锤和吊桩。桩架的平台是用槽钢制成的，在下面装有滚轮，滚轮在槽形钢轨中滚动，需要移动时一般多用撬杠撬动。还有的简易桩架做成圆筒形，外侧再镶上导轨，它和多能打桩机相似一般桩架是不能倾斜的，但有的可以借斜撑杆的伸缩使桩架倾斜。打桩架中的卷扬机是一个重要机构，由它来完成提升桩锤和吊桩工作。打桩工作对卷扬机的特殊要求是，在打桩过程中能随着桩打入的速度随动，并且能随时停止。下面介绍一种常用的结构。第4页共97页第3页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共97页图6-2所示的卷扬机，主要由电动机2、离合手柄3、棘爪6、制动器8和传动轴9等组成。这种卷扬机，一旦没有电源时，可以用手摇动。在卷筒上装有制动器，用脚踏操纵，在打桩过程中，可以自由下落，也可以控制快慢；而且遇到紧急情况时，可立即停止。在卷筒两侧有棘轮，并装有棘爪6，可以用它卡住棘轮而不使卷筒反转。这样在工作过程中如遇电源突然中断，就可以防止落锤和倒桩的事故。在打桩时，则把棘爪脱开，使卷筒随桩的下沉自由转动。在打桩过程中，一般只用一个卷筒来提升，所以这种卷扬机的结构是合理的。这种桩架虽然能完成打桩工作，但是劳动强度大，效率低、移动不方便，尤其是桩架不能倾斜，无法施打斜桩，所以目前用得较少。国内常德浦沅建设机械有限责任公司目前生产两种型号简易打桩架，如图6-所示，其技术参数如表6-所列。第5页共97页第4页...
