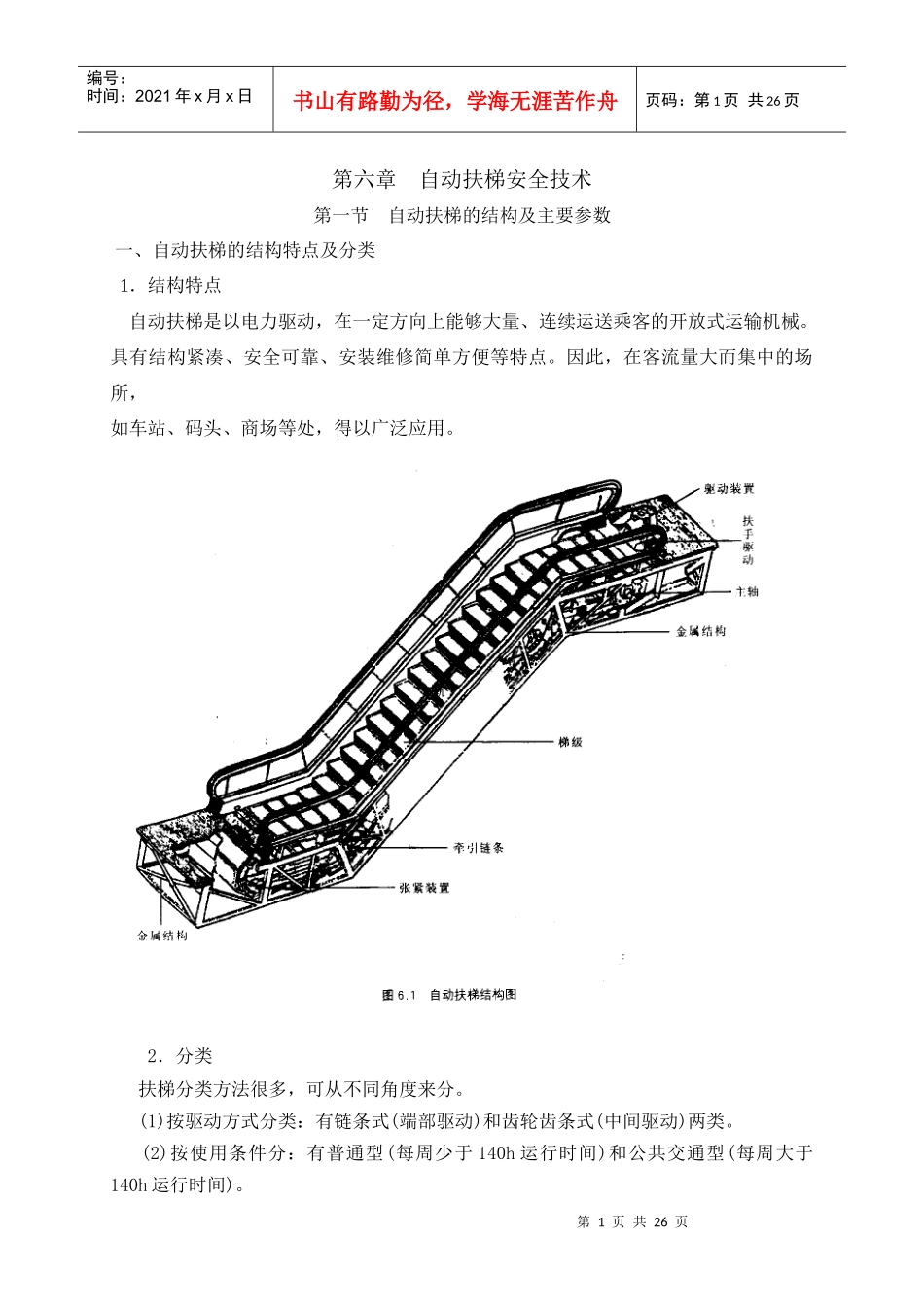

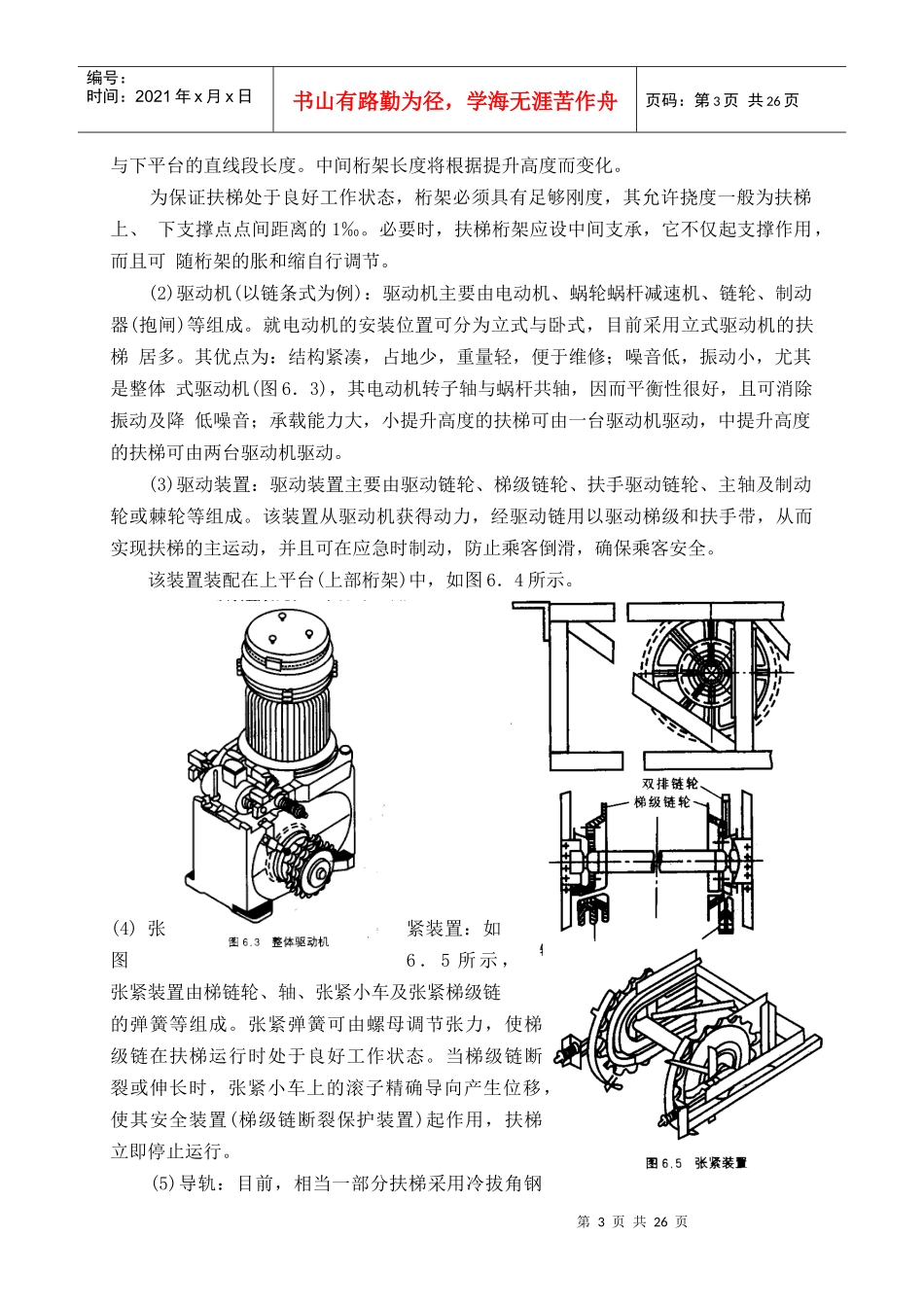

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第六章自动扶梯安全技术第一节自动扶梯的结构及主要参数一、自动扶梯的结构特点及分类1．结构特点自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。2．分类扶梯分类方法很多，可从不同角度来分。(1)按驱动方式分类：有链条式(端部驱动)和齿轮齿条式(中间驱动)两类。(2)按使用条件分：有普通型(每周少于140h运行时间)和公共交通型(每周大于140h运行时间)。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页(3)按提升高度分：有最大至8m的小提升高度，和最大至25m中提升高度以及最大可达65m的大提升高度3类。(4)按运行速度分：有恒速和可调速两种。(5)按梯级运行轨迹分：有直线型(传统型)、螺旋型、跑道型和回转螺旋型4类。二、自动扶梯的主要参数及零部件1．主要参数(1)额定速度(Y／)：梯级在空载情况下的运行速度(m／s)。一般为0．5m／s、0．65m／s及0．75m／s。(2)倾角(α)：梯级运行时与水平面构成的最大角度，通常为30°或35°。(3)提升高度(H)：扶梯的上基点与下基点的垂直高度差(m)。(4)梯级宽度(B)：梯级名义宽度(mm)。(5)梯级水平段(L)：扶梯进口处水平运行的距离(mm)。当ｖ=0．50m／s时，L≥800mm；当v≤0．65m／s时，L≥1200mml当v≤0．75m／s时，L≥1600mm。2．主要零部件扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链，或齿条、扶栏扶手带以及各种安全装置所组成。(1)桁架(图6．2)：它是扶梯的基础构架，扶梯的所有零部件都装配在这一金属结构的桁架中。一般用角钢、型钢或方形与矩形管等焊制而成。．有整体焊接桁架与分体焊接桁架两种。分体桁架一般由3部分组成，即上平台、中部桁架与下平台。其中，上、下平台相对而言是标准的，只是由于额定速度的不同而涉及梯级水平段不同，影响到上平台第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页与下平台的直线段长度。中间桁架长度将根据提升高度而变化。为保证扶梯处于良好工作状态，桁架必须具有足够刚度，其允许挠度一般为扶梯上、下支撑点点间距离的1‰。必要时，扶梯桁架应设中间支承，它不仅起支撑作用，而且可随桁架的胀和缩自行调节。(2)驱动机(以链条式为例)：驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器(抱闸)等组成。就电动机的安装位置可分为立式与卧式，目前采用立式驱动机的扶梯居多。其优点为：结构紧凑，占地少，重量轻，便于维修；噪音低，振动小，尤其是整体式驱动机(图6．3)，其电动机转子轴与蜗杆共轴，因而平衡性很好，且可消除振动及降低噪音；承载能力大，小提升高度的扶梯可由一台驱动机驱动，中提升高度的扶梯可由两台驱动机驱动。(3)驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台(上部桁架)中，如图6．4所示。(4)张紧装置：如图6．5所示，张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置(梯级链断裂保护装置)起作用，扶梯立即停止运行。(5)导轨：目前，相当一部分扶梯采用冷拔角钢第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页作为扶梯梯级运行和返回导轨。采用国外引进技术生产的扶梯梯级运行和返回导轨均为冷弯型材，具有重量轻、相对刚度大、制造精度高等特点，便于装配和调整。由于采用了新型冷弯导轨及导轨架，降低了梯级的颠振运行、曲线运行和摇动运行，延长了梯级及滚轮的使用寿命。同时，减小了上平台(上部...
