一个基于OMRONPLC的冰箱老化测试生产线的控制系统VIP免费

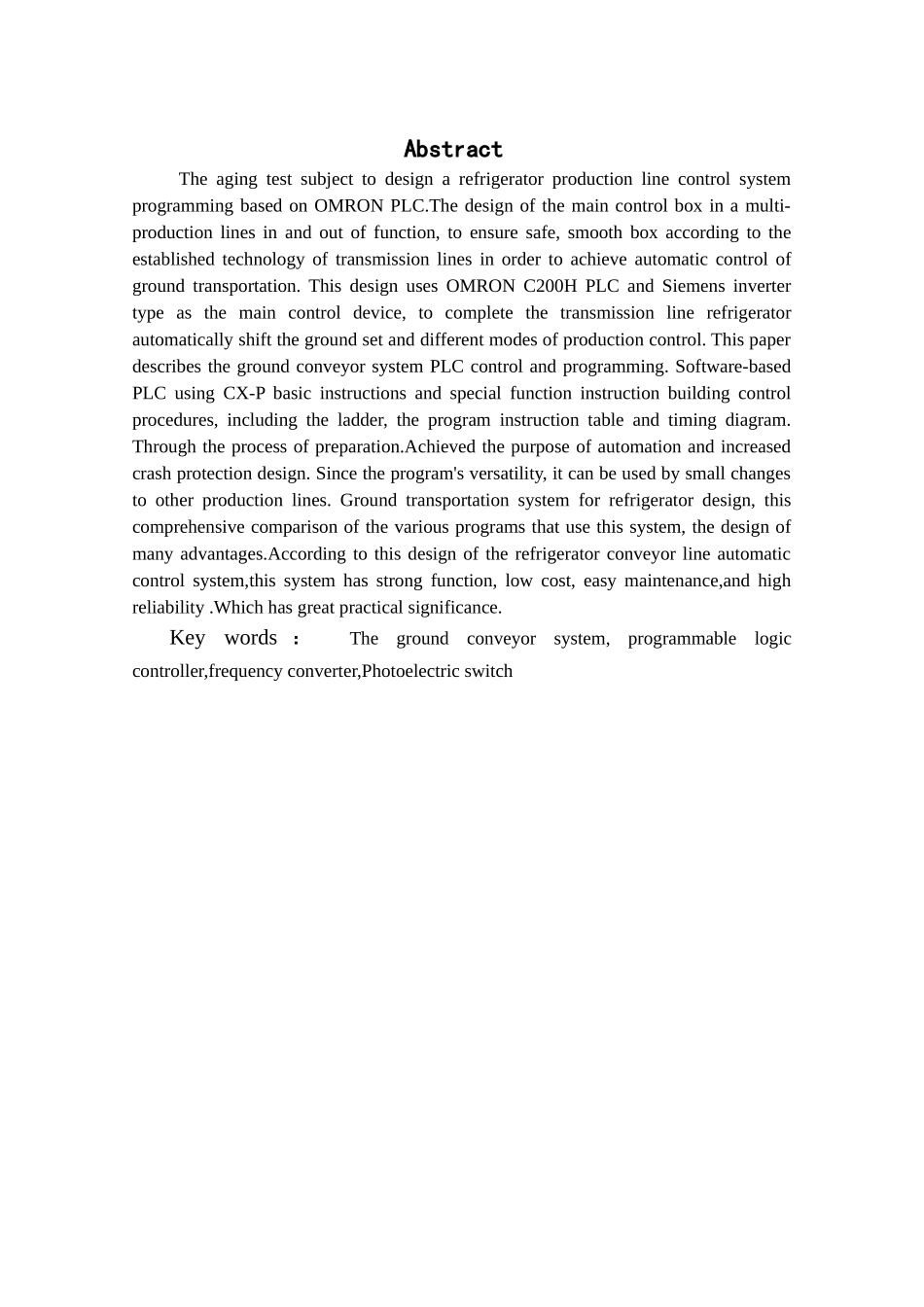

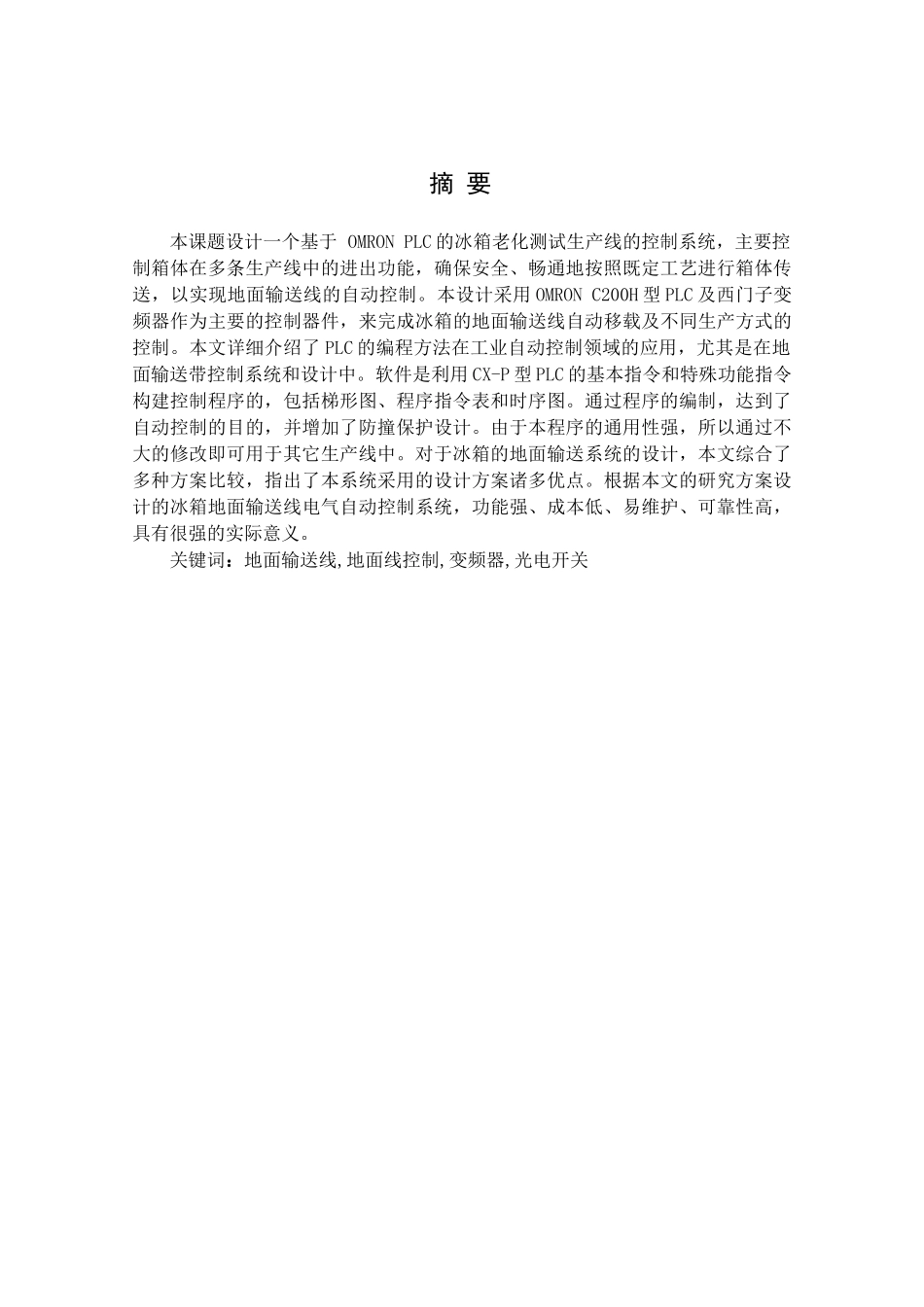

摘要本课题设计一个基于OMRONPLC的冰箱老化测试生产线的控制系统，主要控制箱体在多条生产线中的进出功能，确保安全、畅通地按照既定工艺进行箱体传送，以实现地面输送线的自动控制。本设计采用OMRONC200H型PLC及西门子变频器作为主要的控制器件，来完成冰箱的地面输送线自动移载及不同生产方式的控制。本文详细介绍了PLC的编程方法在工业自动控制领域的应用，尤其是在地面输送带控制系统和设计中。软件是利用CX-P型PLC的基本指令和特殊功能指令构建控制程序的，包括梯形图、程序指令表和时序图。通过程序的编制，达到了自动控制的目的，并增加了防撞保护设计。由于本程序的通用性强，所以通过不大的修改即可用于其它生产线中。对于冰箱的地面输送系统的设计，本文综合了多种方案比较，指出了本系统采用的设计方案诸多优点。根据本文的研究方案设计的冰箱地面输送线电气自动控制系统，功能强、成本低、易维护、可靠性高，具有很强的实际意义。关键词：地面输送线,地面线控制,变频器,光电开关AbstractTheagingtestsubjecttodesignarefrigeratorproductionlinecontrolsystemprogrammingbasedonOMRONPLC.Thedesignofthemaincontrolboxinamulti-productionlinesinandoutoffunction,toensuresafe,smoothboxaccordingtotheestablishedtechnologyoftransmissionlinesinordertoachieveautomaticcontrolofgroundtransportation.ThisdesignusesOMRONC200HPLCandSiemensinvertertypeasthemaincontroldevice,tocompletethetransmissionlinerefrigeratorautomaticallyshiftthegroundsetanddifferentmodesofproductioncontrol.ThispaperdescribesthegroundconveyorsystemPLCcontrolandprogramming.Software-basedPLCusingCX-Pbasicinstructionsandspecialfunctioninstructionbuildingcontrolprocedures,includingtheladder,theprograminstructiontableandtimingdiagram.Throughtheprocessofpreparation.Achievedthepurposeofautomationandincreasedcrashprotectiondesign.Sincetheprogram'sversatility,itcanbeusedbysmallchangestootherproductionlines.Groundtransportationsystemforrefrigeratordesign,thiscomprehensivecomparisonofthevariousprogramsthatusethissystem,thedesignofmanyadvantages.Accordingtothisdesignoftherefrigeratorconveyorlineautomaticcontrolsystem,thissystemhasstrongfunction,lowcost,easymaintenance,andhighreliability.Whichhasgreatpracticalsignificance.Keywords：Thegroundconveyorsystem,programmablelogiccontroller,frequencyconverter,Photoelectricswitch目录摘要................................................................IAbstract............................................................II第一章引言........................................错误！未定义书签。1.1本课题研究的目的和意义........................................11.2地面输送线控制系统国内外发展现状.............................11.3本课题的任务..................................................31.4本课题的设计方案..............................................3第二章地面输送线的总体设计方案.....................................42.1地面控制线的功能需求分析......................................42.2系统设计的基本步骤...........................................42.3系统的基本要求...............................................5第三章硬件电路的设计...............................................63.1plc的概述及选型..............................................63.2.变频器的原理及选型...........................................63.3光电传感器的原理及选型........................................7第四章控制系统的设计..............................................114.1系统的基本设计思路..........................................114.2控制系统组成元件分析........................................124...
