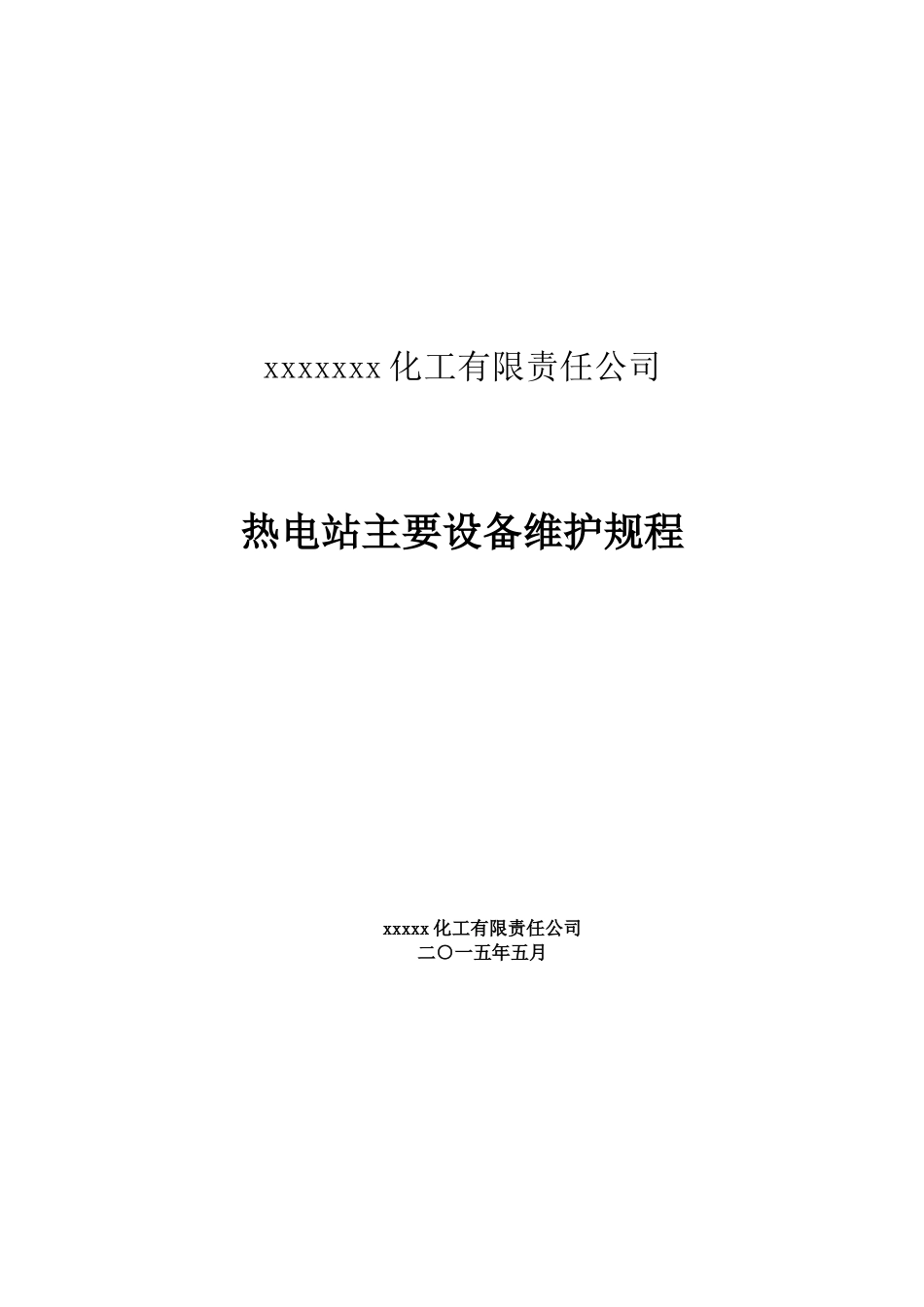

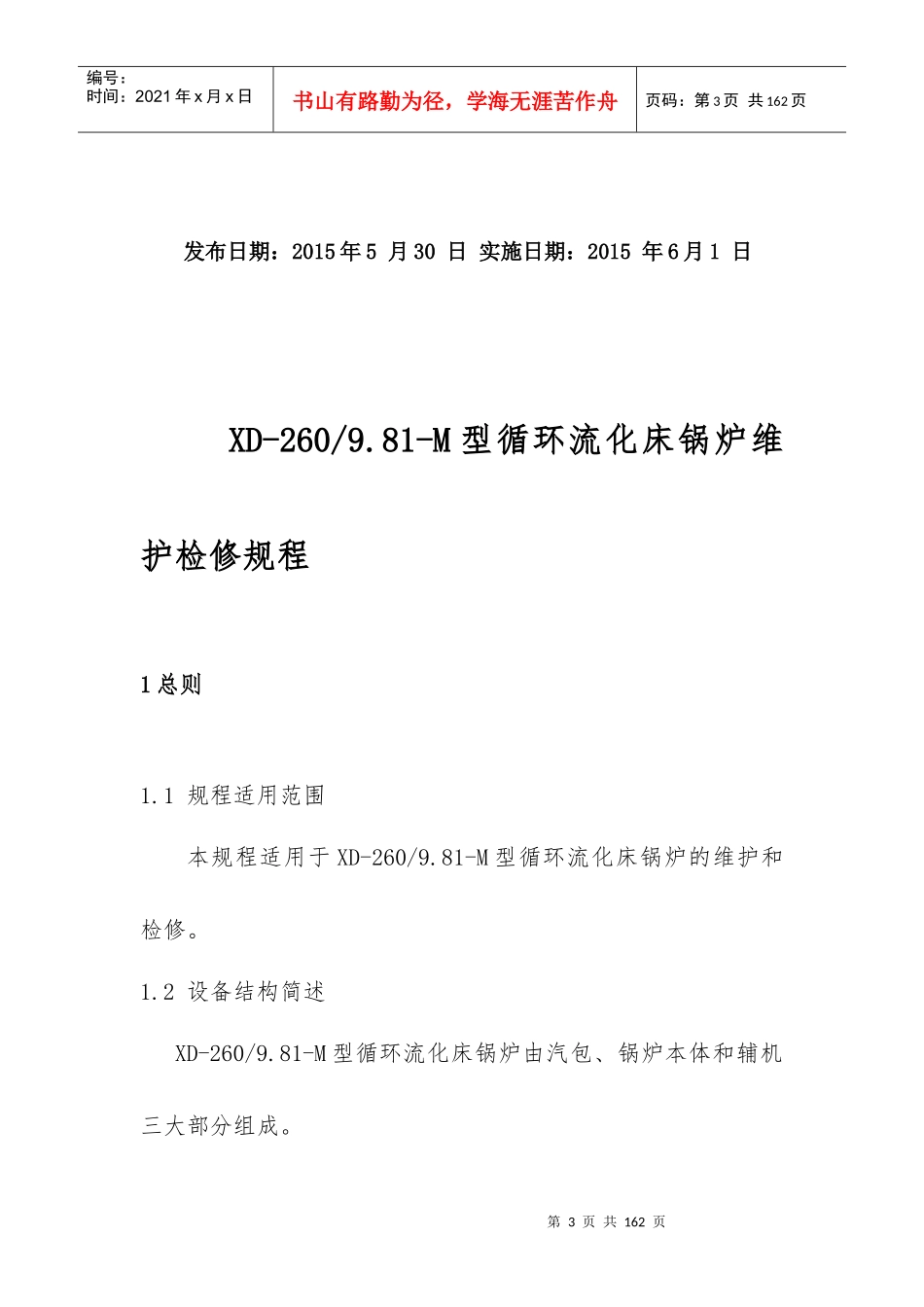

xxxxxxx化工有限责任公司热电站主要设备维护规程xxxxx化工有限责任公司二○一五年五月第2页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共162页★内部资料，注意保密热电站主要设备维护规程编号：编写：校核：审核：审定：批准：日期：受控号：第3页共162页第2页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共162页发布日期：2015年5月30日实施日期：2015年6月1日XD-260/9.81-M型循环流化床锅炉维护检修规程1总则1.1规程适用范围本规程适用于XD-260/9.81-M型循环流化床锅炉的维护和检修。1.2设备结构简述XD-260/9.81-M型循环流化床锅炉由汽包、锅炉本体和辅机三大部分组成。第4页共162页第3页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共162页a.汽包汽包内径1600mm，壁厚100mm，材质P355GH。b.锅炉本体此锅炉为中温、低倍率循环流化床锅炉，由旋风分离器、膜式水冷壁、过热器、中间喷水减温器、省煤器和空气预热器等组成。c.辅机引风机、返料风机、一次风机和二次风机。工艺流程概述本锅炉是一台引进国外中温、低倍率循环流化床锅炉的先进技术后，由本厂自行设计开发制造的高温高压低倍率循环流化床燃煤锅炉。该炉具有高效、低磨损，中温分离，灰循环安全易控；运行可靠性高，启动迅速等特点。本炉方案已经国外专家确认。锅炉为紧身封闭布置，由前部及尾部两个竖井烟道组成。前部竖井是炉膛，为悬吊结构，炉膛四周由膜式水冷壁组成。自下而上依次为一次风室、浓相床、悬浮段、一级蒸发管、三第5页共162页第4页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共162页级过热器，二级过热器，一级过热器,二级蒸发管及高温省煤器。在炉膛的锥段部分的前后墙布置有二次风，二次风通过喷嘴进入炉膛。尾部是尾部受热面烟道竖井，采用支承结构，布置有低温省煤器上段，锅炉尾部SCR装置，低温省煤器下段及管式空气预热器。两个竖井之间由两个并列的旋风分离器柔性连通，分离器下部接回送装置及螺旋除灰器。经旋风筒分离下的回送灰（控制床温）经回送装置从炉后通过变频罗茨风机送入炉膛。从分离器分离下来的多余的灰经螺旋除灰器排走。前后墙折弯处以下的燃烧室及分离器内部均设有防磨内衬，前部竖井采用敷管炉墙，外置金属护板；后部竖井采用护板式轻型炉墙。由24根型钢柱承受锅炉全部重量。锅炉采用床下点火，分级燃烧，一次风率为55-60％（根据煤质变化调整）。正常运行时，一次风经一次风机加压，流经一次风的三段空气预热器，被加热的一次风经一次风热风道进第6页共162页第5页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共162页入点火燃烧器的一次风进口，然后再依次经过一次风室，水冷布风板，风帽，进入炉膛，流化床料，并提供密相区燃烧所需的空气。密相区为湍流床，由于循环灰的给入点位于密相区，使得床温能够始终控制在850-950℃制之间，这样的温度环境有利于石灰石与燃料中的硫发生反应,达到最佳的脱硫效果；空气的分级送入，又造成低温缺氧燃烧环境，降低了NOX的生成量。在这一区域，燃烧中大部分热量被释放，未燃尽的粒径较小的碳粒进入了悬浮段继续燃烧，在悬浮段的前后墙布置二次风，二次风采用大口径，以增加二次风的刚度，增强穿透力，二次风的布置既满足沿炉膛截面的变化达到一定的烟速要求；又满足二次风有一定的穿透力的要求，这样二次风既能吹掉包裹在进入悬浮段未燃尽的碳粒上的灰壳，使得在悬浮段保证空气与炙热的碳粒及时有效的结合，又能在悬浮区段造成的氧化环境，补充碳粒进一步燃烧所需的空气。同时保证沿炉膛高度有合理第7页共162页第6页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共162页的烟速，以保证烟气含灰量的稳定，确保炉膛上部受热面的吸热。所以二次风的引入高度及速度是确保二次风达到上述效果的关键。炉膛内设置的SNCR设在二次风后，以便使富氧生成的NOx与喷人的氨及时反应，并在高温的炉膛中有足够的反应空间及时间，由于高钠煤的强粘结性及燃烧需要...
