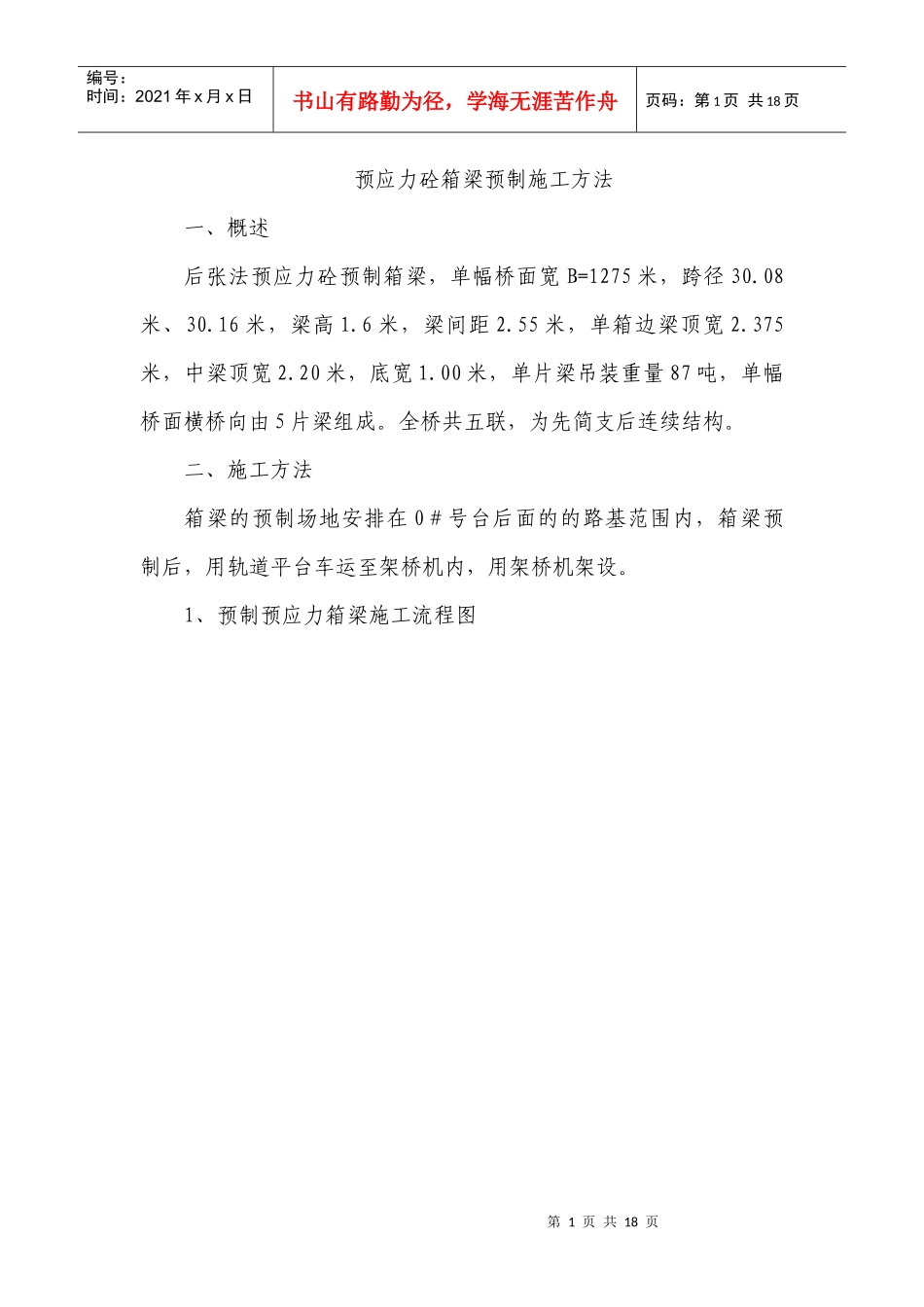

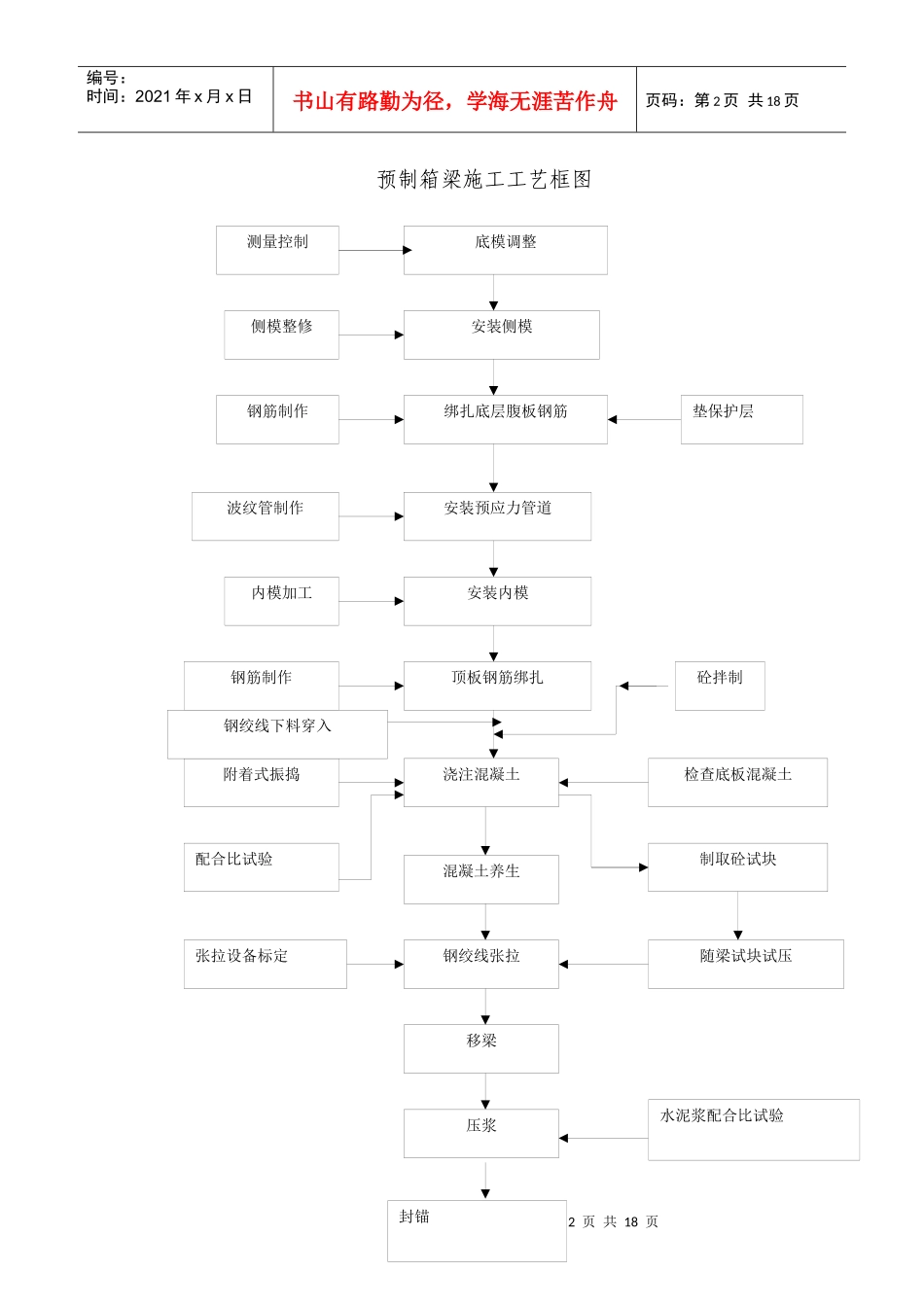

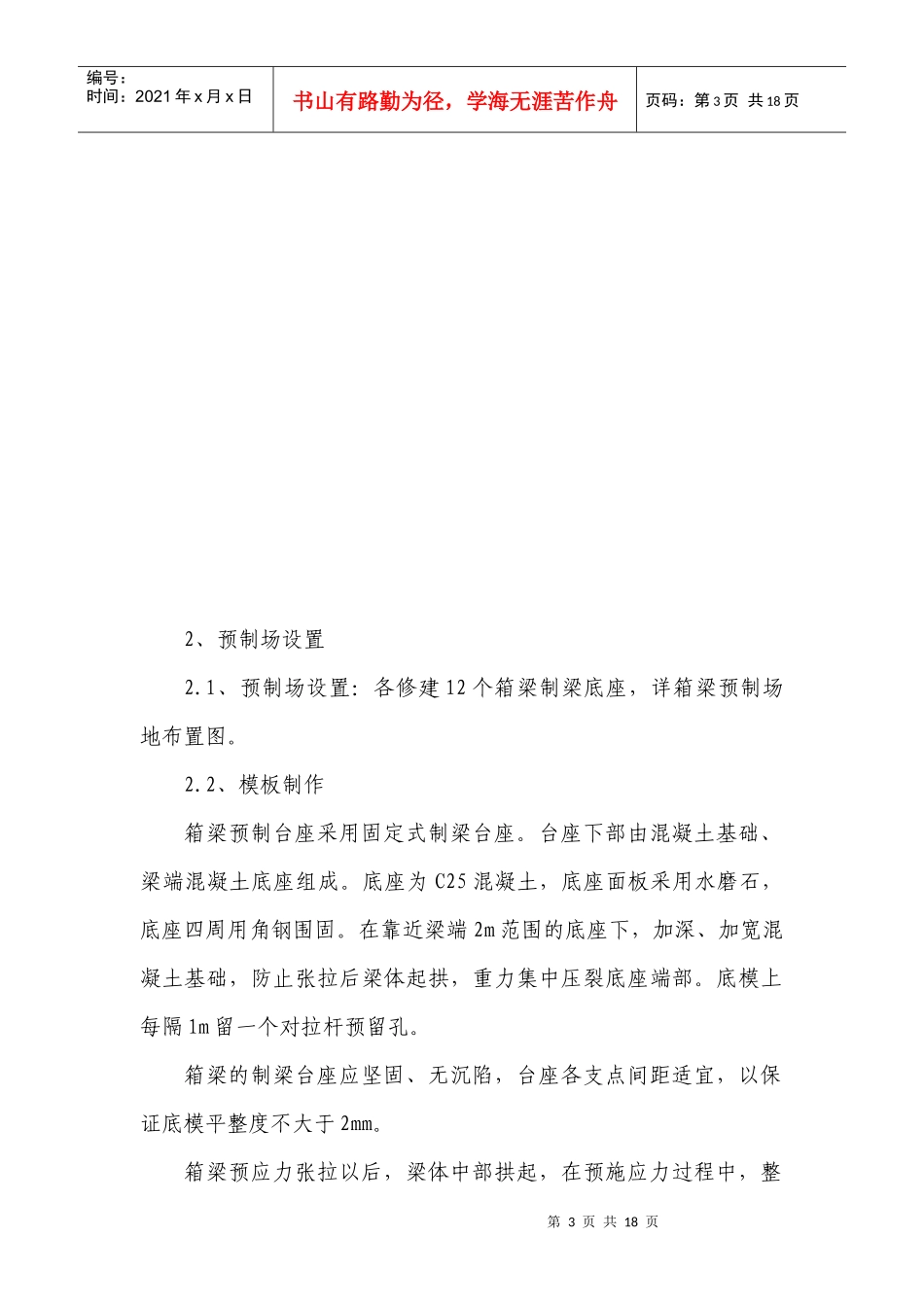

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页预应力砼箱梁预制施工方法一、概述后张法预应力砼预制箱梁，单幅桥面宽B=1275米，跨径30.08米、30.16米，梁高1.6米，梁间距2.55米，单箱边梁顶宽2.375米，中梁顶宽2.20米，底宽1.00米，单片梁吊装重量87吨，单幅桥面横桥向由5片梁组成。全桥共五联，为先简支后连续结构。二、施工方法箱梁的预制场地安排在0＃号台后面的的路基范围内，箱梁预制后，用轨道平台车运至架桥机内，用架桥机架设。1、预制预应力箱梁施工流程图第2页共18页第1页共18页砼拌制测量控制底模调整侧模整修钢筋制作安装预应力管道钢筋制作顶板钢筋绑扎浇注混凝土混凝土养生钢绞线张拉安装内模移梁检查底板混凝土附着式振捣安装侧模绑扎底层腹板钢筋波纹管制作内模加工压浆垫保护层张拉设备标定随梁试块试压制取砼试块配合比试验钢绞线下料穿入封锚水泥浆配合比试验编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页预制箱梁施工工艺框图第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页2、预制场设置2.1、预制场设置：各修建12个箱梁制梁底座，详箱梁预制场地布置图。2.2、模板制作箱梁预制台座采用固定式制梁台座。台座下部由混凝土基础、梁端混凝土底座组成。底座为C25混凝土，底座面板采用水磨石，底座四周用角钢围固。在靠近梁端2m范围的底座下，加深、加宽混凝土基础，防止张拉后梁体起拱，重力集中压裂底座端部。底模上每隔1m留一个对拉杆预留孔。箱梁的制梁台座应坚固、无沉陷，台座各支点间距适宜，以保证底模平整度不大于2mm。箱梁预应力张拉以后，梁体中部拱起，在预施应力过程中，整第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页个梁体的质量就由均匀分布于底板上的均布荷载转移为支承于两端的集中荷载。因此梁端部的底板、底座均应加强，不得有沉降，满足其预应力箱梁支点受力的要求。底模两端应设活动底模，保证箱梁能够起吊移位。侧模：采用厂制定型钢模，钢模加工时应制作胎具，并整体组拼后一次施焊成形。制作3套钢模板，各模板接缝处使用海棉橡胶条塞紧以防漏浆。内模：采用依图纸设计尺寸制作的组合钢模，钢模之间的连接钢带和面板之间的夹角要做成锐角或钝角形式，以便于拆模。内模底模板顺梁方向应隔块安装，以利浇注时下落砼到底板。立内模时，对张拉顶板束预留孔处做单独处理。模板安装顺序：安装底模→安装侧模→涂脱模剂→贴接缝止浆胶带→安装钢筋骨架→吊装内模→绑顶板钢筋→安装端模。为了箱梁的外观光滑、整洁，线型流畅，模板制造应满足下列要求：（1）具有必须的强度、刚度和稳定性、能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸和模板各部件之间相互位置的准确性。（2）尽可能采用组合钢模或大块钢模，提高模板的适应性和周转率。（3）模板板面光滑平整，接缝严密，确保混凝土在强烈振动下第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页不漏浆。（4）便利制作、装拆容易、施工操作方便，保证安全。（5）考虑到施加预应力后混凝土会压缩，梁的底模板铺设时加长1/1000L（L为梁长）。箱梁内模顶部与侧模为铰接，两侧的上下块模板间为斜面联结，两侧模板间用带有正反丝扣的撑杆支撑，便于拆模。为了保证现浇桥面板及沥青铺装层的厚度，按设计和规范要求在制梁台座的底模设置反拱，其拱度值根据设计图纸提供的数值为2.4cm，在跨度范围内按圆曲线的变化进行设置。3、钢筋工程3.1、材料（1）Ⅰ、Ⅱ级钢筋分别符合GB13013-91和GB1499-98的规定。凡钢筋直径≥12mm者，均采用Ⅱ级（HRB335）热轧螺纹钢，凡钢筋直径＜12mm者，采用Ⅰ级（R235）钢。钢板应符合GB700-88规定的Q235钢板。（2）钢筋的选用应符合设计文件的规定。钢筋进场后，按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，并设立识别标志。检查其出厂质量证明书和试验报告单，对所有进场钢筋进行抽样检查，...
