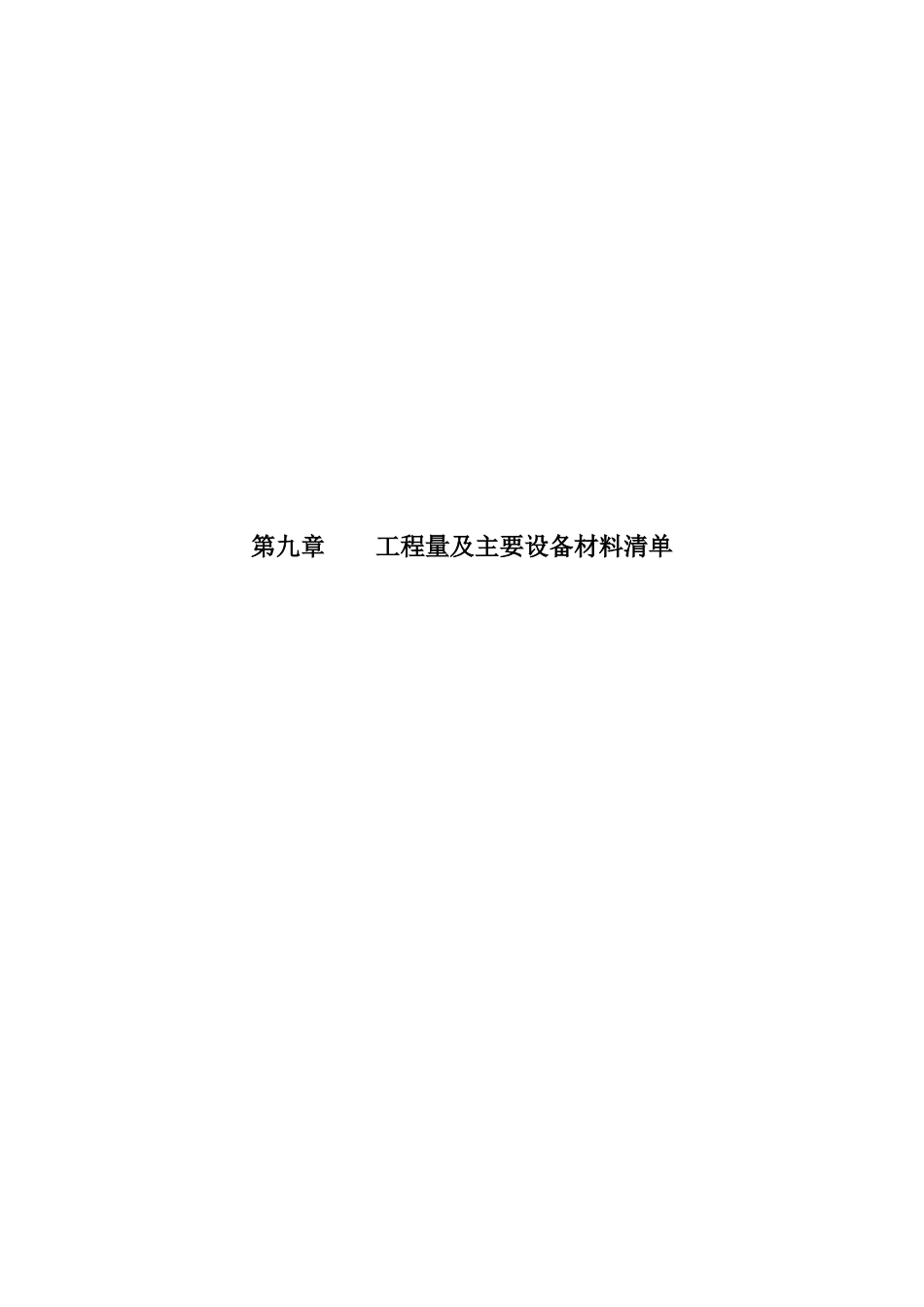

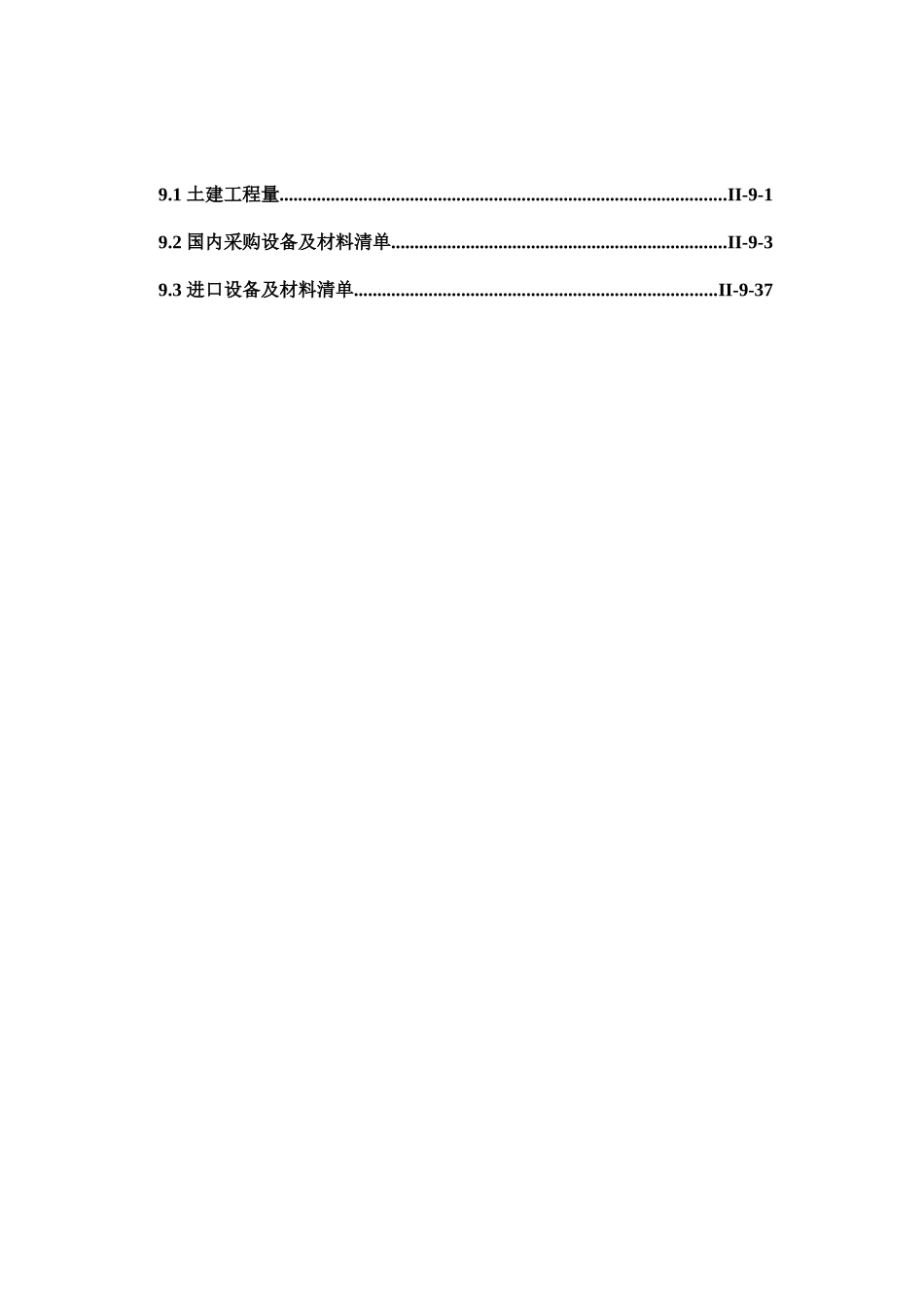

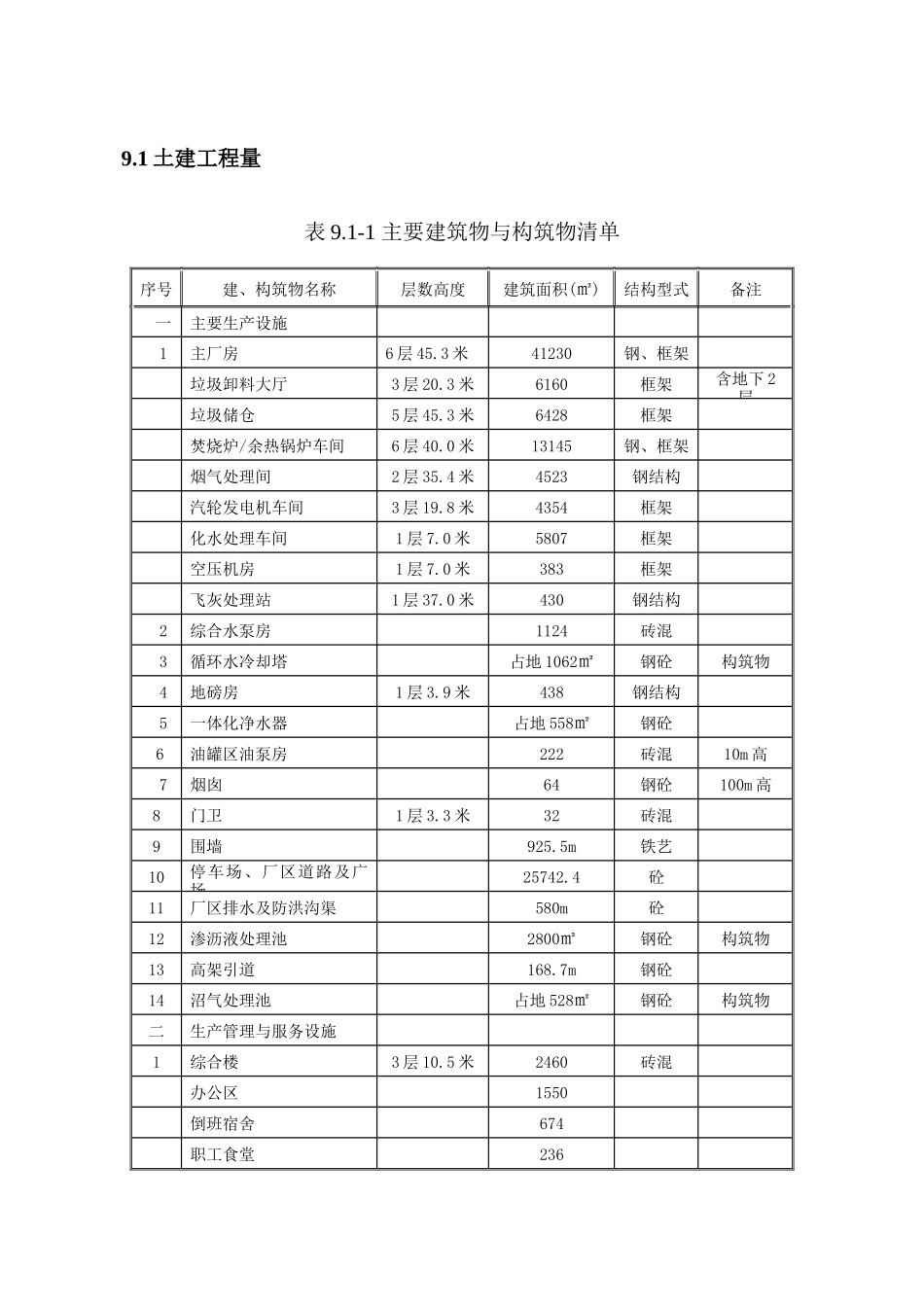

第九章工程量及主要设备材料清单9.1土建工程量................................................................................................II-9-19.2国内采购设备及材料清单........................................................................II-9-39.3进口设备及材料清单..............................................................................II-9-379.1土建工程量表9.1-1主要建筑物与构筑物清单序号建、构筑物名称层数高度建筑面积(㎡)结构型式备注一主要生产设施1主厂房6层45.3米41230钢、框架垃圾卸料大厅3层20.3米6160框架含地下2层垃圾储仓5层45.3米6428框架焚烧炉/余热锅炉车间6层40.0米13145钢、框架烟气处理间2层35.4米4523钢结构汽轮发电机车间3层19.8米4354框架化水处理车间1层7.0米5807框架空压机房1层7.0米383框架飞灰处理站1层37.0米430钢结构2综合水泵房1124砖混3循环水冷却塔占地1062㎡钢砼构筑物4地磅房1层3.9米438钢结构5一体化净水器占地558㎡钢砼6油罐区油泵房222砖混10m高7烟囱64钢砼100m高8门卫1层3.3米32砖混9围墙925.5m铁艺10停车场、厂区道路及广场25742.4砼11厂区排水及防洪沟渠580m砼12渗沥液处理池2800㎡钢砼构筑物13高架引道168.7m钢砼14沼气处理池占地528㎡钢砼构筑物二生产管理与服务设施1综合楼3层10.5米2460砖混办公区1550倒班宿舍674职工食堂236土石方量：依据招标方提供的场地地形图，整个建设场地范围内地形平坦，最大地面高差为0.63米。在总平布置中，充分利用地势，结合工艺要求，着眼大局，全盘考虑，合理确定建筑物标高，使挖填土石方量最为经济。在施工中充分考虑施工对土石方的要求，开挖出来的好土及时回填和临时堆放，以做到最大最有效最经济的利用。厂区内总挖方量为：8.5万方，厂区内总填方量为：7.9万方。厂区土方根据施工顺序需外运土石方量为0.6万方。根据主要建筑物与构筑物清单及相应的土建工程量（见商务方案的土建量清单计价表），以及以往的类似工程经验，估算相应的三材用量，分别是：钢材：8231吨水泥：25290吨木材：1735立方米9.2国内采购设备及材料清单表9.2-1国内采购设备及材料清单序号设备名称规格型号单位数量主要设备供应商一垃圾接收、储存及输送系统1垃圾计量系统类型：埋地全自动式计量重量：0～100t（分度20kg）磅台尺寸：3.4×21m荷重元数量：6个材质：碳钢套3济南金钟电子衡器有限公司梅特勒—托利多（常州）称重设备系统有限公司上海大和衡具有限公司1.1控制和通讯系统1.2监控系统1.3称重桥2卸料系统2.1垃圾卸料信号系统套12.2电动卸料门尺寸：3800（W）×6170（H）驱动型式：电动材质：碳钢电机防护等级：IP44电机绝缘等级：F套14无锡同济环境设备有限公司2.3卸料大厅空气幕风量：218m3/min材质：碳钢电机防护等级：IP44电机绝缘等级：F套1沈阳艾科特科技有限公司上海星风空调设备有限公司广东省台山港益电器有限公司（绿岛风）序号设备名称规格型号单位数量主要设备供应商2.4垃圾上料行车检修电动葫芦起重量：3t，起重高度：～30m电机防护等级：IP54电机绝缘等级：F套2南京起重机械总厂上海起重运输机械厂有限公司上海豪矿起重设备有限公司2.5滚筒筛规格ф1600×6000α=8°速度：n=13~18r/min，电动机功率：N=11kW套1二垃圾焚烧系统1进料斗（含密封门）套41.1垃圾进料斗及钢支架容积：70m3，材质：碳钢台41.2架桥破解装置液压式套41.3溜槽(含水冷装置)及气密门材质：碳钢套41.4料位计套4德国西门子德国E+H2焚烧炉部分2.1耐火材料炭化硅、普通耐火砖、浇铸和树胶不定形耐火材料、隔热砖等套4宜兴刚玉砖厂洛阳耐火材料研究院2.2保温材料（含余热锅炉、烟气处理、汽轮发电机系统等）保温石棉、硅酸铝套4淄博市通达保温材料厂郑州市中原金龙保温材料厂上海埃洛弗保温材料有限公司序号设备名称规格型号单位数量主要设备供应商3燃烧空气系统及脱臭装置3.1一次风机（含消音器）型式：涡轮，风量：70000Nm3/h风压：3,700Pa，电机防护等级IP54电机绝缘等级：F控制形式：变频控制台4青岛风机厂有限公司上海风力嘉风机有限公司上海通风风机厂3.2一次风预热器型式：鳍片式二级蒸汽换热器...
