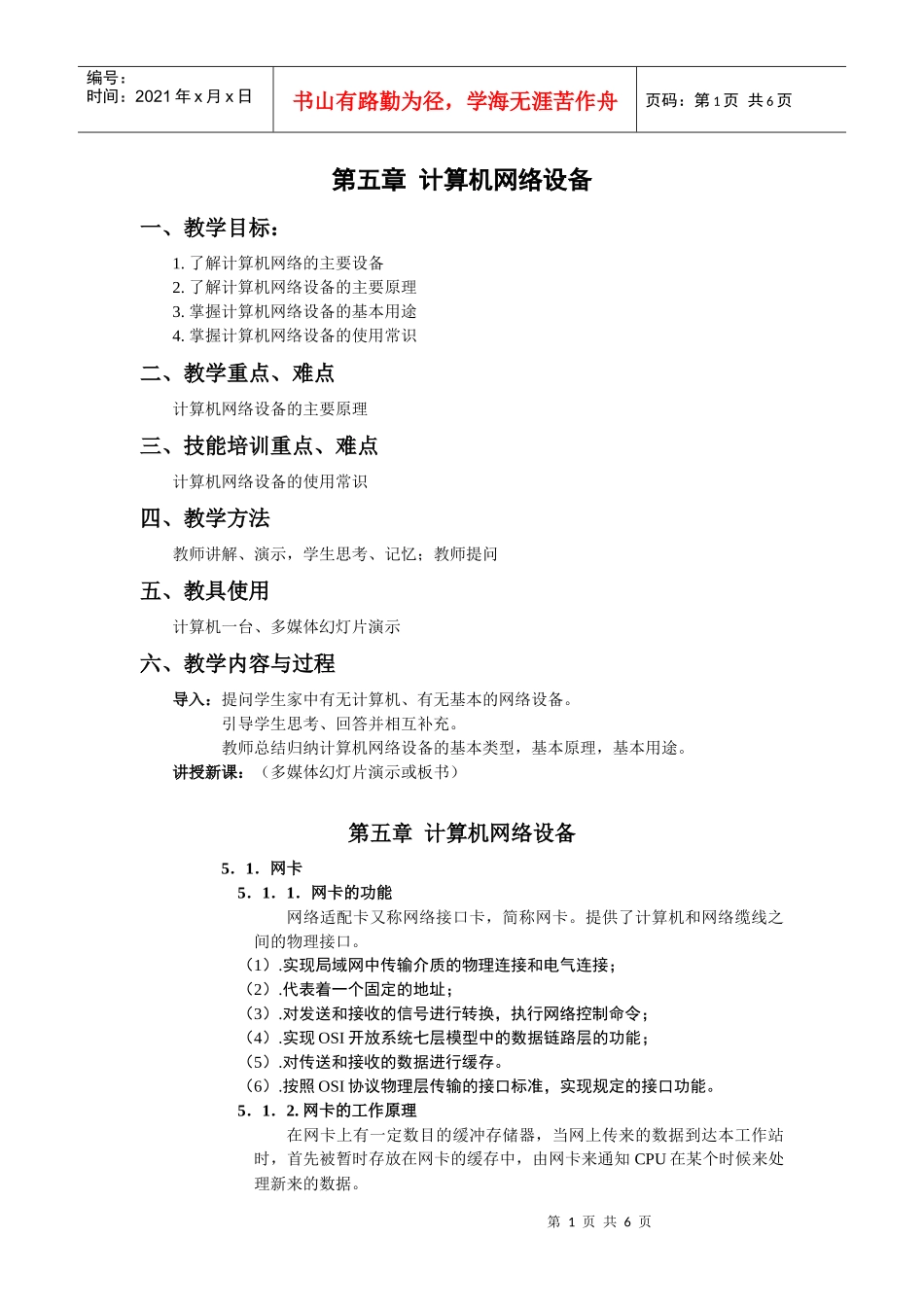

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第五章计算机网络设备一、教学目标：1.了解计算机网络的主要设备2.了解计算机网络设备的主要原理3.掌握计算机网络设备的基本用途4.掌握计算机网络设备的使用常识二、教学重点、难点计算机网络设备的主要原理三、技能培训重点、难点计算机网络设备的使用常识四、教学方法教师讲解、演示，学生思考、记忆；教师提问五、教具使用计算机一台、多媒体幻灯片演示六、教学内容与过程导入：提问学生家中有无计算机、有无基本的网络设备。引导学生思考、回答并相互补充。教师总结归纳计算机网络设备的基本类型，基本原理，基本用途。讲授新课：（多媒体幻灯片演示或板书）第五章计算机网络设备5．1．网卡5．1．1．网卡的功能网络适配卡又称网络接口卡，简称网卡。提供了计算机和网络缆线之间的物理接口。（1）.实现局域网中传输介质的物理连接和电气连接；（2）.代表着一个固定的地址；（3）.对发送和接收的信号进行转换，执行网络控制命令；（4）.实现OSI开放系统七层模型中的数据链路层的功能；（5）.对传送和接收的数据进行缓存。（6）.按照OSI协议物理层传输的接口标准，实现规定的接口功能。5．1．2.网卡的工作原理在网卡上有一定数目的缓冲存储器，当网上传来的数据到达本工作站时，首先被暂时存放在网卡的缓存中，由网卡来通知CPU在某个时候来处理新来的数据。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页5．1．3．网卡的类型（1）按总线的类型分类网卡按总线类型可分为ISA总线型网卡、PCI总线型网卡、PCMCIA总线型网卡、USB网络适配器。（2）按网络类型分类网卡按网络类型可分为以太网卡、令牌环网卡和ATM网卡等。（3）按网卡的连接头分类网卡按网卡的连接头可分为BNC连接头、RJ45连接头、、AUI连接头、光纤网卡以及无线网卡等。早期产品中还有同时具有BNC连接头和RJ45连接头的网卡。（4）按传输速率分类网卡按其传输速率（带宽）分为10Mbps、100Mbps、1000Mbps网卡以及10M/100Mbps、10M/100M/1000Mbps自适应网卡等。5．1．4网卡的选择网卡的选购要综合考虑组网类型、计算机扩展槽类型、使用环境、实现的功能和要求、性价比等因素。（1）选择性价比高的网卡（2）根据组网类型选择网卡（3）根据工作站选择合适总线类型的网卡（4）根据使用环境选择网卡（5）根据特殊要求选择网卡5．1．5．网卡的安装在计算机上安装网卡的步骤如下：（1）首先将计算机后方的各种插头和连线拆除，如果不熟悉这些线路的安装，应记下每条线路的安装位置与方式。（2）将主机外壳的螺丝卸下，再将外壳拆下。（3）确认网卡的总线接口。目前大部分网卡为PCI总线。（4）在主板上找到相应的空闲插槽。（5）在机壳后方对应插槽位置上将阻隔的挡板拆除。（6）将网卡插入相应的空闲插槽中，并稍微摇晃，确保网卡与插槽接触良好。在主板上按插网卡时，一般采用先插后半部，再压下前半部的方法；如欲将网卡从主板上取下来，操作与插网卡正好相反，即一般采用先取前半部，再取后半部的方法。（7）旋紧螺丝，固定机壳与网卡的连接。（8）将机壳安装好，并接好拆下的插头和连线。安装网卡以后，还必须安装驱动程序网卡才能工作。5．2集线器5．2．1.集线器的功能集线器（HUB）是一种连接多个用户节点的设备，每个经集线器连接的节点都需要一条专用电缆，集线器内部采用电气互连的结构，从某种意义可以将集线器看作是多埠中继器，其数据传输控制方式都是采用CDMA/CD方式，也就是说，集线器上所有的端口共享同一个带宽。集线器在OSI模型中也是处于物理层。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5．2．2.集线器的分类（1）按端口数量分类集线器端口数量有5口、8口、12口、16口、24口、48口等，最常用的是24口集线器。（2）按带宽分类集线器按带宽可分为10Mbps、100Mbps、10M/100Mbps自适应1000Mbps和100M/1000Mbps自适应等。自适应集线器又称“双速”集线器，其中内置了两条总线，分别工作在两种速率下。（3）按可管理性分类集线...
