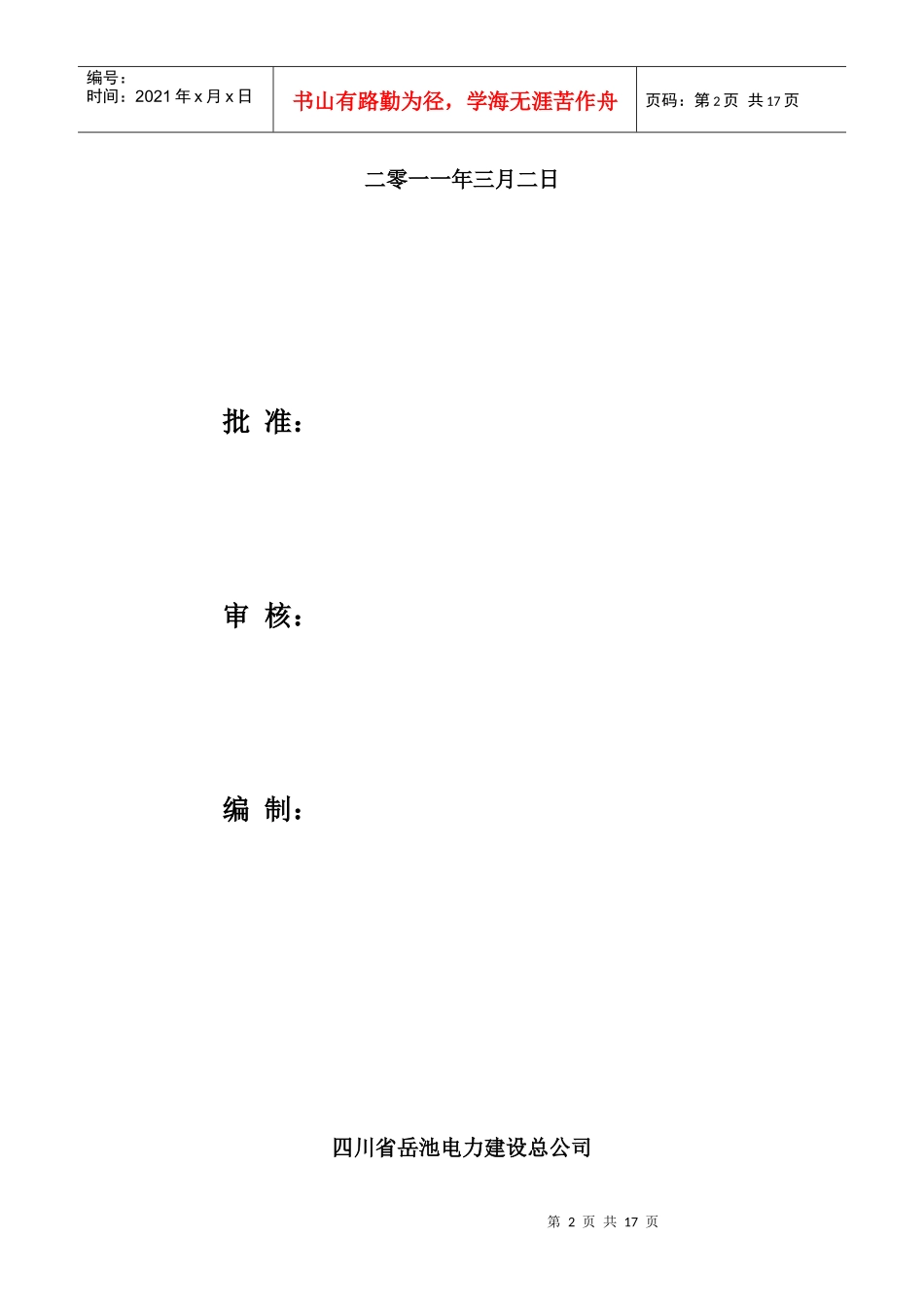

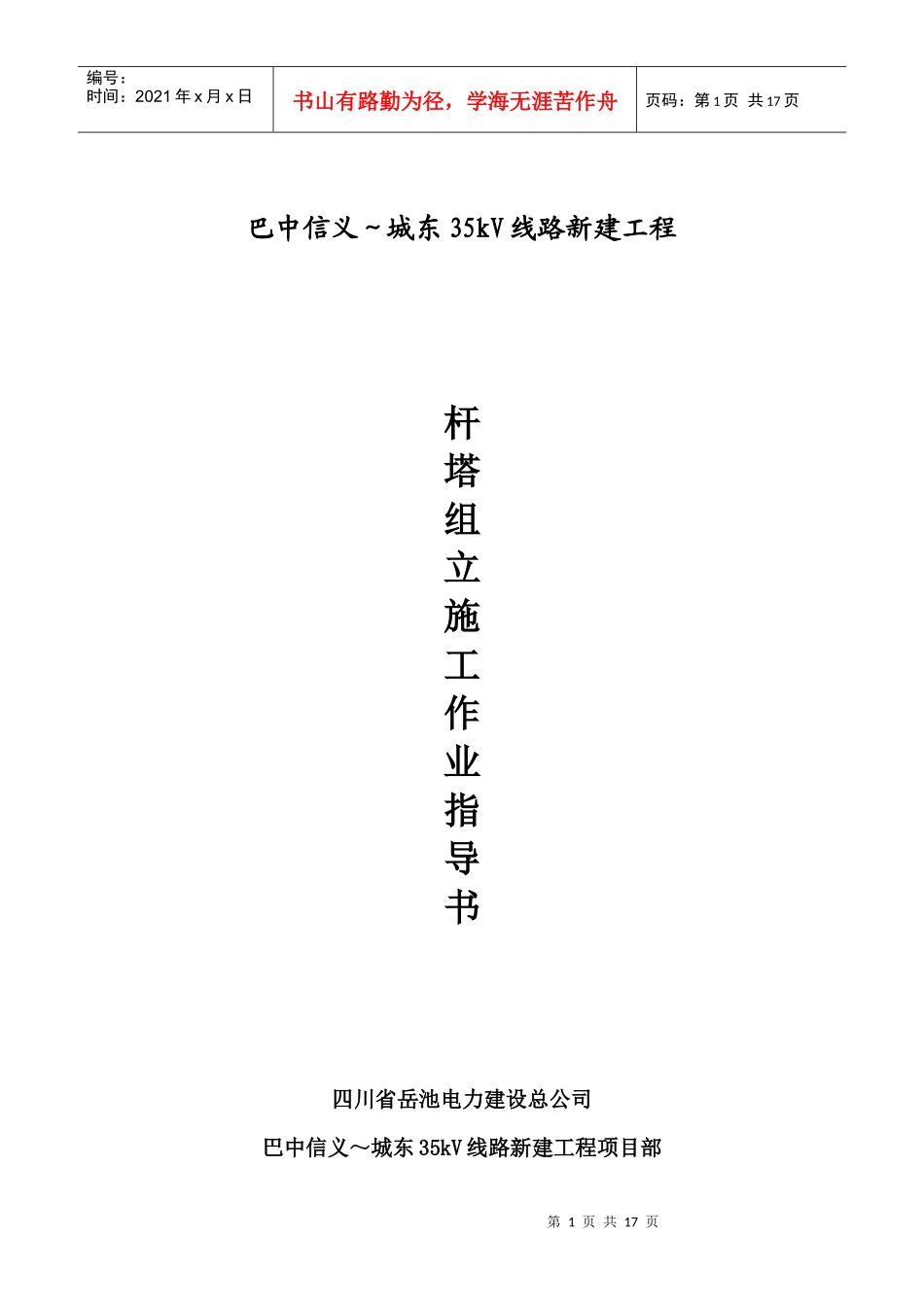

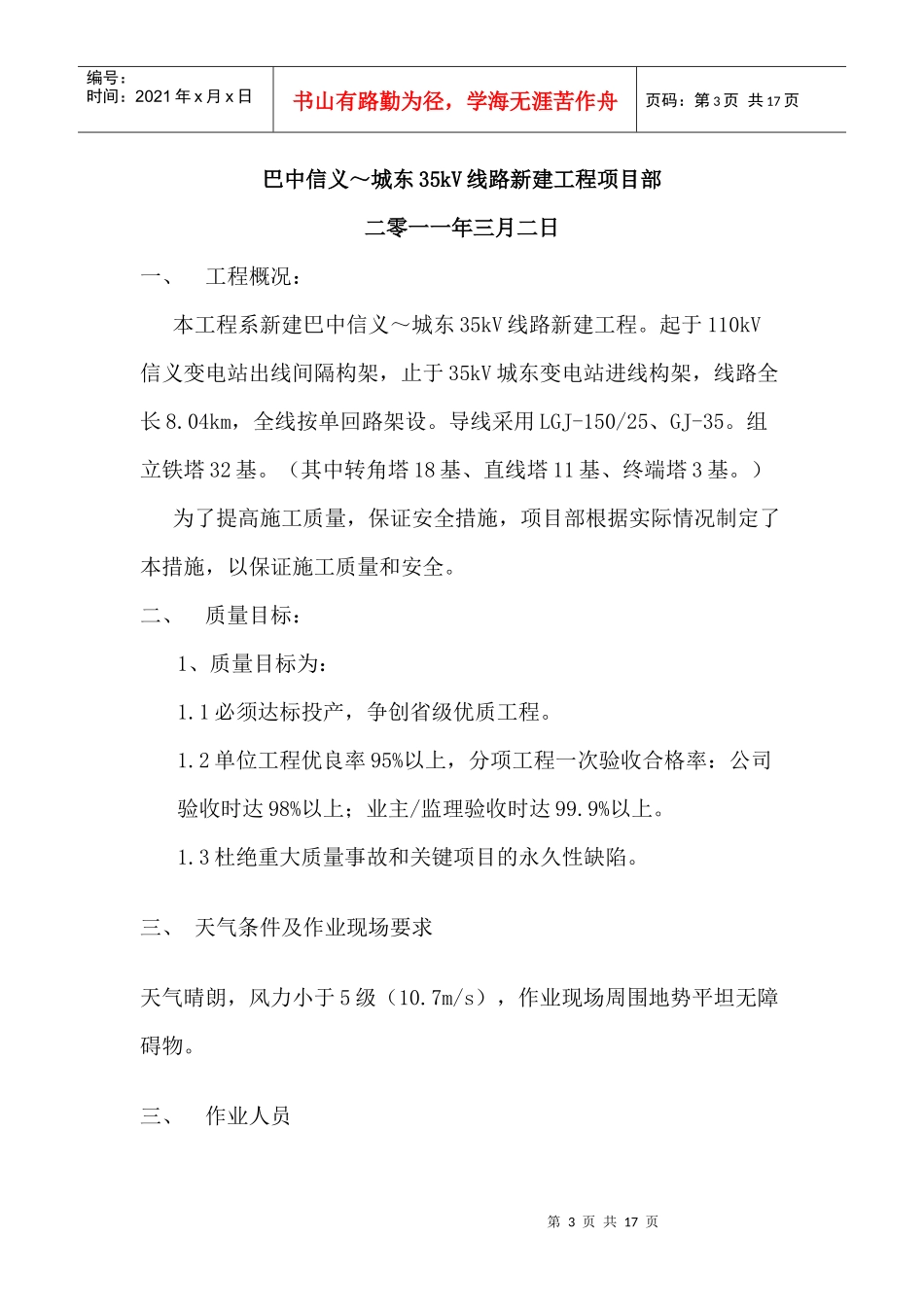

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页巴中信义～城东35kV线路新建工程杆塔组立施工作业指导书四川省岳池电力建设总公司巴中信义～城东35kV线路新建工程项目部第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页二零一一年三月二日批准：审核：编制：四川省岳池电力建设总公司第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页巴中信义～城东35kV线路新建工程项目部二零一一年三月二日一、工程概况：本工程系新建巴中信义～城东35kV线路新建工程。起于110kV信义变电站出线间隔构架，止于35kV城东变电站进线构架，线路全长8.04km，全线按单回路架设。导线采用LGJ-150/25、GJ-35。组立铁塔32基。（其中转角塔18基、直线塔11基、终端塔3基。）为了提高施工质量，保证安全措施，项目部根据实际情况制定了本措施，以保证施工质量和安全。二、质量目标：1、质量目标为：1.1必须达标投产，争创省级优质工程。1.2单位工程优良率95%以上，分项工程一次验收合格率：公司验收时达98%以上；业主/监理验收时达99.9%以上。1.3杜绝重大质量事故和关键项目的永久性缺陷。三、天气条件及作业现场要求天气晴朗，风力小于5级（10.7m/s），作业现场周围地势平坦无障碍物。三、作业人员第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页工作负责人1人，工作班成员20人，要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关安装技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。四、铁塔的组立1.施工规定1.1本工程铁塔基础的编号A、B、C、D，以线路杆号递增方向，即由小号侧至大号侧方向，顺时针排序，如图1-1所示1-1基础编号示意图1.2脚钉安装规定：脚钉安装应符合设计和规范要求，脚钉弯钩一律朝上且在同一直线上，即在安装角钢的准线上。各型铁塔具体安装要求如下：常规双回路直线塔：脚钉均安装在D腿。正侧面交替布置。常规双回路转角塔（含直线转角塔）：右转时脚钉均安装在D腿。正侧面交替布置；左转时均安装在B第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页腿。正侧面交替布置。1.3螺栓穿向：1）对立体结构水平方向由内向外；垂直方向由下向上。2）对平面结构顺线路方向，按线路方向（小号侧）穿入；横线路方向，两侧由内向外，中间由左向右（按线路方向）。垂直方向由下向上。斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。3）根据本工程铁塔型式，螺栓具体穿向见图2-3；个别螺栓按规定方向不易安装时，其穿入方向可予以变动。4）组合角钢塔：组合角钢塔，为防止螺栓发生相互碰撞，其穿向统一规定为顺时针方向，见附图2-4。5）个别位置螺栓在正、反穿向上均满足验收规范要求时，为方便运行维护，应优先考虑从下往上穿向。1.4螺栓紧固要求：本工程杆塔结构杆件的连接（含防盗螺栓）以热浸后成品的强第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页度来分级，M16螺栓为4.8级，M20螺栓为6.8级，M24螺栓为8.8级。螺栓紧固扭矩标准值见表1-2。螺栓紧固扭矩标准值表1-2螺栓规格不论强度等级（见铁塔部分图纸内审及交底说明）M1680M20100M24250图1-3螺栓穿向示意图线路方向第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页图1-4组合角钢螺栓穿向示意图1.5其他要求：1.5.1转角塔总图中单线图是右转的示意图，长横担安装在外角侧，短横担安装在内角侧。1.5.2铁塔防盗螺栓（含脚钉）的安装范围为0～9米（最短腿基础顶面标高为0），如果此范围边界有节点或隔面，则节点或隔面处的联板及包钢全部安装防盗螺栓。1.5.3本工程铁塔除要求安装防盗螺栓、双帽螺栓的部位外，全部安装防松扣紧螺母；1.5.4挂点附近螺栓采用双螺帽，应确保装好螺帽后，螺杆平扣或出扣。说明：箭头表示螺栓穿向第8页共17页第7页共17页编号：时...
