设备技术资料-常温精脱硫在天然气中的应用VIP免费

设备技术资料-常温精脱硫在天然气中的应用_第1页
1/13
设备技术资料-常温精脱硫在天然气中的应用_第2页
2/13
设备技术资料-常温精脱硫在天然气中的应用_第3页
3/13

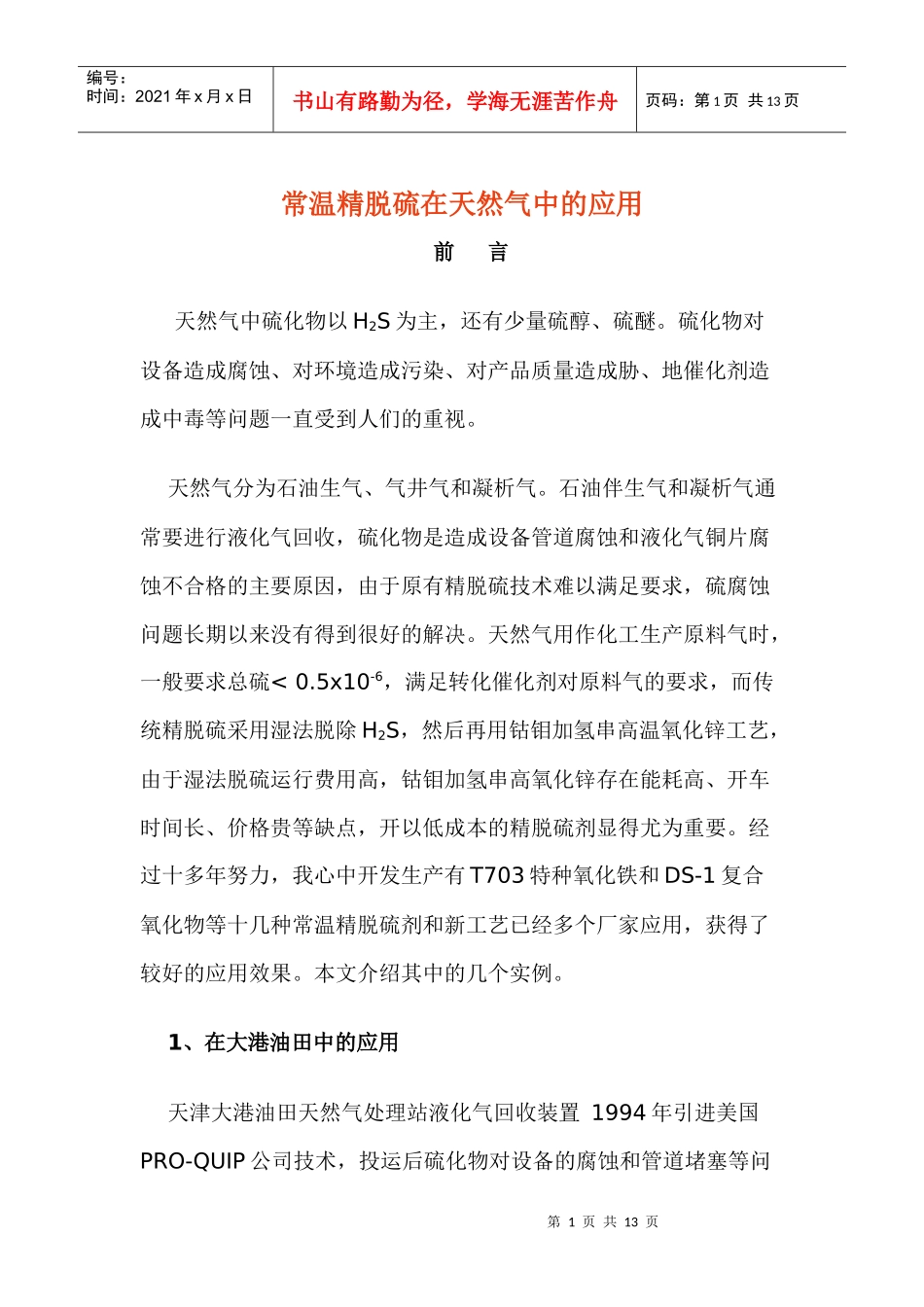

第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页常温精脱硫在天然气中的应用前言天然气中硫化物以H2S为主,还有少量硫醇、硫醚。硫化物对设备造成腐蚀、对环境造成污染、对产品质量造成胁、地催化剂造成中毒等问题一直受到人们的重视。天然气分为石油生气、气井气和凝析气。石油伴生气和凝析气通常要进行液化气回收,硫化物是造成设备管道腐蚀和液化气铜片腐蚀不合格的主要原因,由于原有精脱硫技术难以满足要求,硫腐蚀问题长期以来没有得到很好的解决。天然气用作化工生产原料气时,一般要求总硫<0.5x10-6,满足转化催化剂对原料气的要求,而传统精脱硫采用湿法脱除H2S,然后再用钴钼加氢串高温氧化锌工艺,由于湿法脱硫运行费用高,钴钼加氢串高氧化锌存在能耗高、开车时间长、价格贵等缺点,开以低成本的精脱硫剂显得尤为重要。经过十多年努力,我心中开发生产有T703特种氧化铁和DS-1复合氧化物等十几种常温精脱硫剂和新工艺已经多个厂家应用,获得了较好的应用效果。本文介绍其中的几个实例。1、在大港油田中的应用天津大港油田天然气处理站液化气回收装置1994年引进美国PRO-QUIP公司技术,投运后硫化物对设备的腐蚀和管道堵塞等问第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页题日趋严重,这不仅降低了该装置的运营效率,同时也严重威胁着该装置的安全运行。为了解决天然气中硫化物对生产装置的腐蚀等问题,1997年该公司新上一套常温精脱硫装置,选用了T703特种氧化铁精脱硫剂。1.1工艺过程和操作参数该装置的工艺示意流程如下:混合天然气→气水分离器→ZDE-01→ZDE-01→净化气处理的天然气组成表见表1,处理量为4800m3∕h,操作压力3.0MPa,温度30~40℃,进口H2S含量≤20x10-6,出口要求H2S<1x10-6。表1大港油田天然气组成Table1ThecompositionofnaturalgasinDagangOilfield组成CH4C2H6C3H8C4H10CO2∑V%8112313100第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页精脱硫工艺主要设备及脱硫剂用量见表2.表2主要设备及精脱硫剂的装填Table2Themainequipmentandtheamountofloadeddesul.Furizingagent名称规格精脱硫剂装填量第一精脱硫塔2600mmx6000mm35m3第一精脱硫塔2600mmx6000mm35m3过滤器800mmx1200mm(筛网式)1.2运行效果从1997年该精脱硫装置投运以来,运行状况一直良好,精脱硫运行数据见表3。表3精脱硫装置运行结果Table3Oprtationresultsofthefinedesulfurizinginstallation第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页时间精脱硫进口H2S∕10-6精脱硫出口H2S∕10-61997-10-2618.15<0.011997-11-0618.65<0.011997-12-0816.69<0.011997-12-1017.00<0.011998-02-1016.65<0.011998-03-1016.63<0.011998-04-1016.73<0.011998-05-1016.40<0.011998-06-1016.67<0.011998-07-1016.66<0.011998-08-1017.16<0.011998-09-1017.02<0.01从以上数据看,精脱硫出口H2S<0.01x10-6,T703的精脱硫容大于20%,完全消除了H2S腐蚀造成的管道堵塞和停车检修,每年可分为该公司减少1000多万元的经济损失,同时大大提高了该液化气回收装置的生产能力,每年可增加效益335万元。2、在江汉油田中的应用第5页共13页第4页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共13页江汉油田钟市压气站和王场压气站是专门处理油田伴生气和拔气的净化站,伴生气中H2S含量800x10-6左右,拔顶气中H2S200x10-6左右,两种气源在球罐中混合,然后进入精脱硫系统将H2S脱除,以解决设备腐蚀和后段液化石油气的铜片腐蚀问题。以下介绍的中在钟市应用的例子。2.1工艺过程和操作参数该脱硫工艺选用DS-1脱硫剂,共示意流程如下:混合气→一级压缩→DS-1→DS-1→净化气处理的伴生气和拔顶气组成见表4,处理气量700Nm3/h,压力0.4MPa,温度70~80℃,入口H2S含量230x10-6。表4钟市压气站伴生气和拨顶气组成Table4CompositionsofassociatedgasandtopsfromcrudedistillationinZhongcitygascompre...
