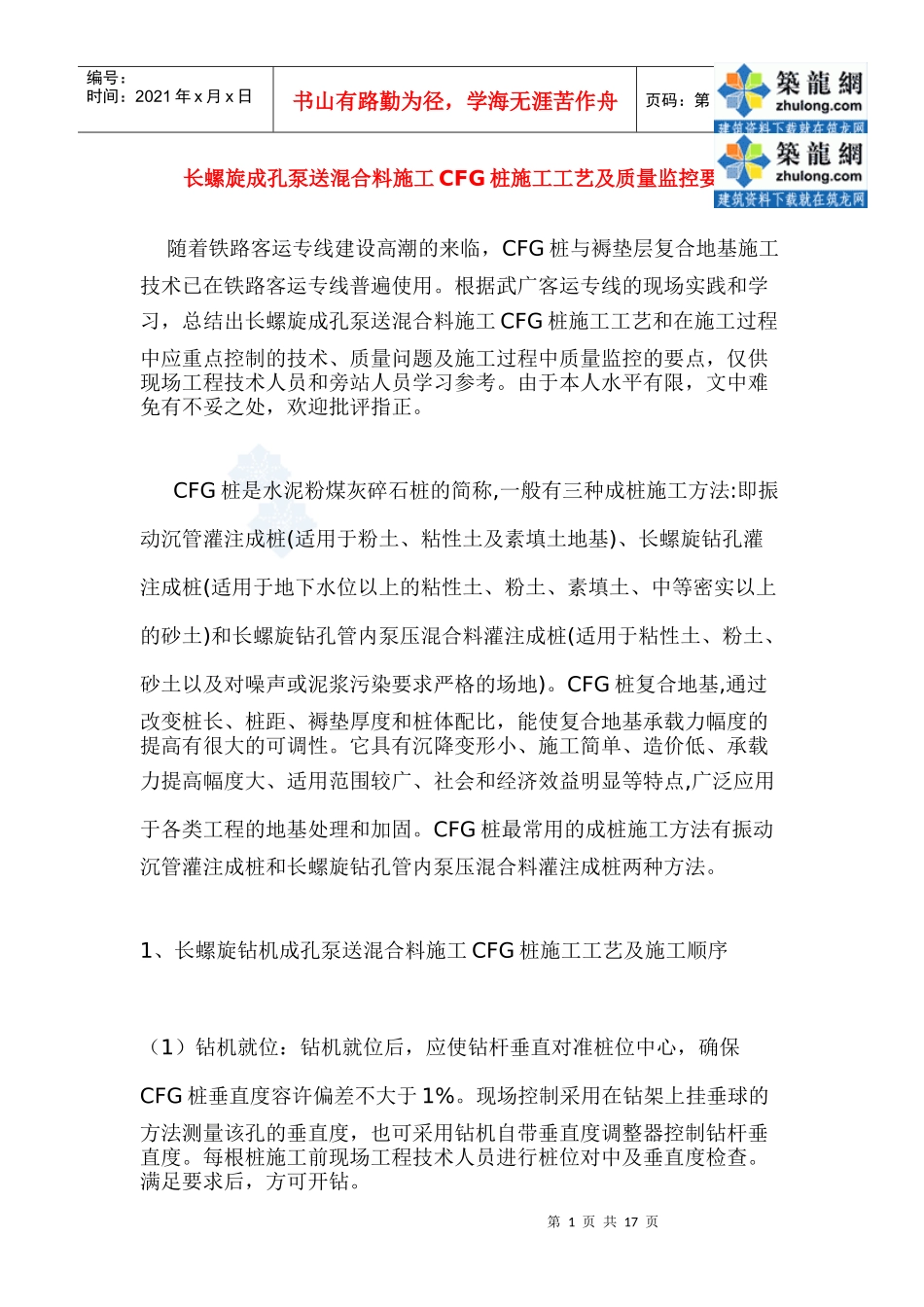

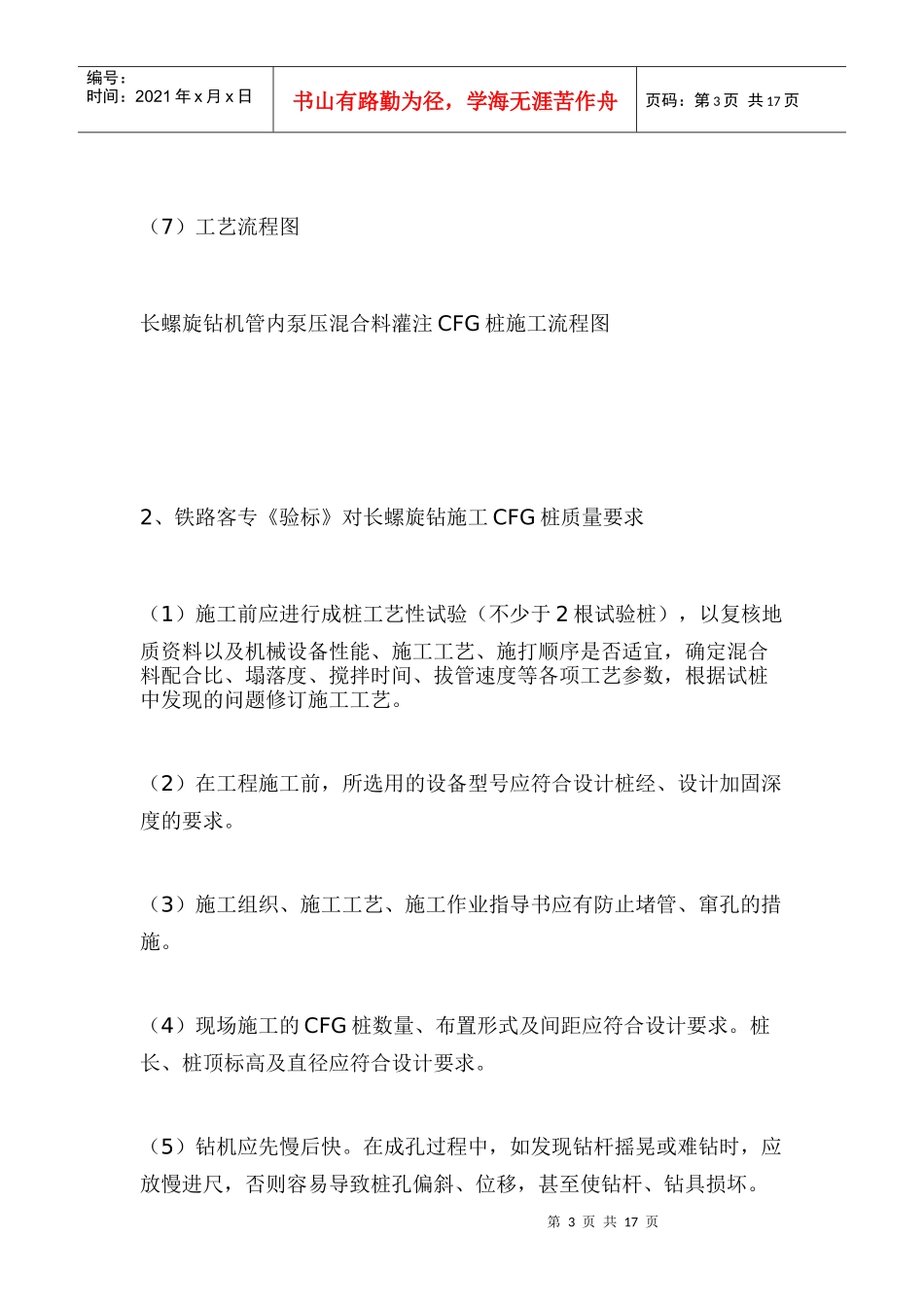

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页长螺旋成孔泵送混合料施工CFG桩施工工艺及质量监控要点随着铁路客运专线建设高潮的来临，CFG桩与褥垫层复合地基施工技术已在铁路客运专线普遍使用。根据武广客运专线的现场实践和学习，总结出长螺旋成孔泵送混合料施工CFG桩施工工艺和在施工过程中应重点控制的技术、质量问题及施工过程中质量监控的要点，仅供现场工程技术人员和旁站人员学习参考。由于本人水平有限，文中难免有不妥之处，欢迎批评指正。CFG桩是水泥粉煤灰碎石桩的简称,一般有三种成桩施工方法:即振动沉管灌注成桩(适用于粉土、粘性土及素填土地基)、长螺旋钻孔灌注成桩(适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土)和长螺旋钻孔管内泵压混合料灌注成桩(适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地)。CFG桩复合地基,通过改变桩长、桩距、褥垫厚度和桩体配比，能使复合地基承载力幅度的提高有很大的可调性。它具有沉降变形小、施工简单、造价低、承载力提高幅度大、适用范围较广、社会和经济效益明显等特点,广泛应用于各类工程的地基处理和加固。CFG桩最常用的成桩施工方法有振动沉管灌注成桩和长螺旋钻孔管内泵压混合料灌注成桩两种方法。1、长螺旋钻机成孔泵送混合料施工CFG桩施工工艺及施工顺序（1）钻机就位：钻机就位后，应使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。现场控制采用在钻架上挂垂球的方法测量该孔的垂直度，也可采用钻机自带垂直度调整器控制钻杆垂直度。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查。满足要求后，方可开钻。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页（2）钻进成孔：钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触地时，启动马达钻进，先慢后快，同时检查钻孔的偏差并及时纠正。在成孔过程中发现钻杆摇晃或难钻时，应放慢进尺，防止桩孔偏斜、位移和钻具损坏。根据钻机塔身上的进尺标记，成孔到达设计标高时，停止钻进。（3）混合料搅拌：混合料搅拌必须进行集中拌和，按照配合比进行配料，每盘料搅拌时间按照普通混凝土的搅拌时间进行控制。一般控制在90～120秒，具体搅拌时间根据实验确定，电脑控制和记录。混合料出厂时塌落度可控制在180mm～200mm。（4）灌注及拔管：钻孔至设计标高后，停止钻进，提拔钻杆２０～３０ｃｍ后开始泵送混合料灌注，每根桩的投料量应不小于设计灌注量。钻杆芯管充满混合料后开始拔管，并保证连续拔管。施工桩顶高程宜高出设计高程30～50cm，灌注成桩完成后，桩顶盖土封顶进行养护。在灌注混合料时，对于混合料的灌入量控制采用记录泵压次数的办法，对于同一种型号的输送泵每次输送量基本上是一个固定值，根据泵压次数来计量混合料的投料量。（5）移机：灌注时采用静止提拔钻杆（不能边行走边提拔钻杆），提管速度控制在２－３米／分钟，灌注达到控制标高后进行至下一根桩的施工。（6）现场试验：对于每盘混合料，试验人员都要进行塌落度的监测，合格后方可进行混合料的投料，在成桩过程中抽样作混合料试块，每台班做1组（3块）试块，测定其28天抗压强度。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页（7）工艺流程图长螺旋钻机管内泵压混合料灌注CFG桩施工流程图2、铁路客专《验标》对长螺旋钻施工CFG桩质量要求（1）施工前应进行成桩工艺性试验（不少于2根试验桩），以复核地质资料以及机械设备性能、施工工艺、施打顺序是否适宜，确定混合料配合比、塌落度、搅拌时间、拔管速度等各项工艺参数，根据试桩中发现的问题修订施工工艺。（2）在工程施工前，所选用的设备型号应符合设计桩经、设计加固深度的要求。（3）施工组织、施工工艺、施工作业指导书应有防止堵管、窜孔的措施。（4）现场施工的CFG桩数量、布置形式及间距应符合设计要求。桩长、桩顶标高及直径应符合设计要求。（5）钻机应先慢后快。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则容易导致桩孔偏斜...
