PCM设备订货技术规范VIP免费

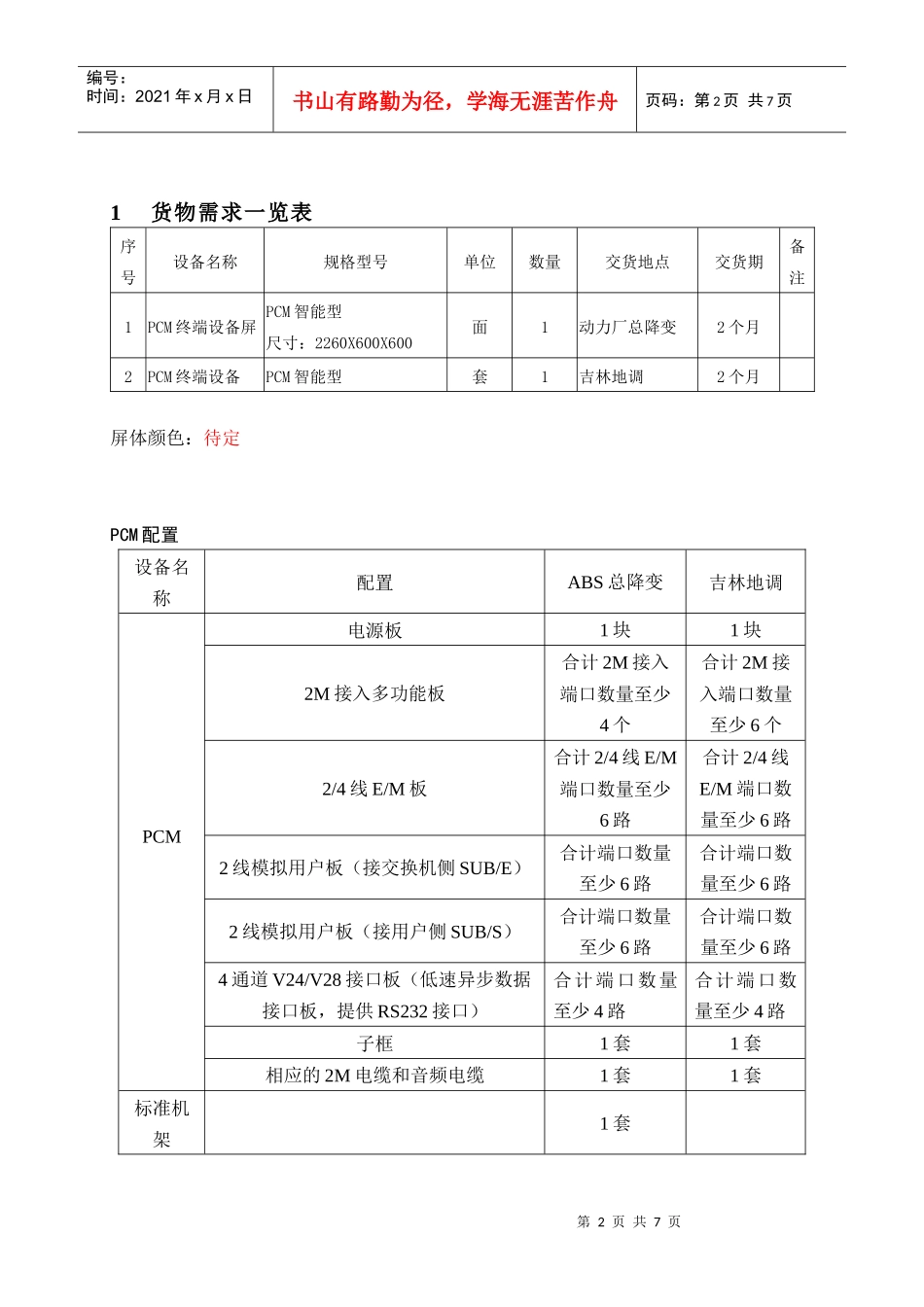

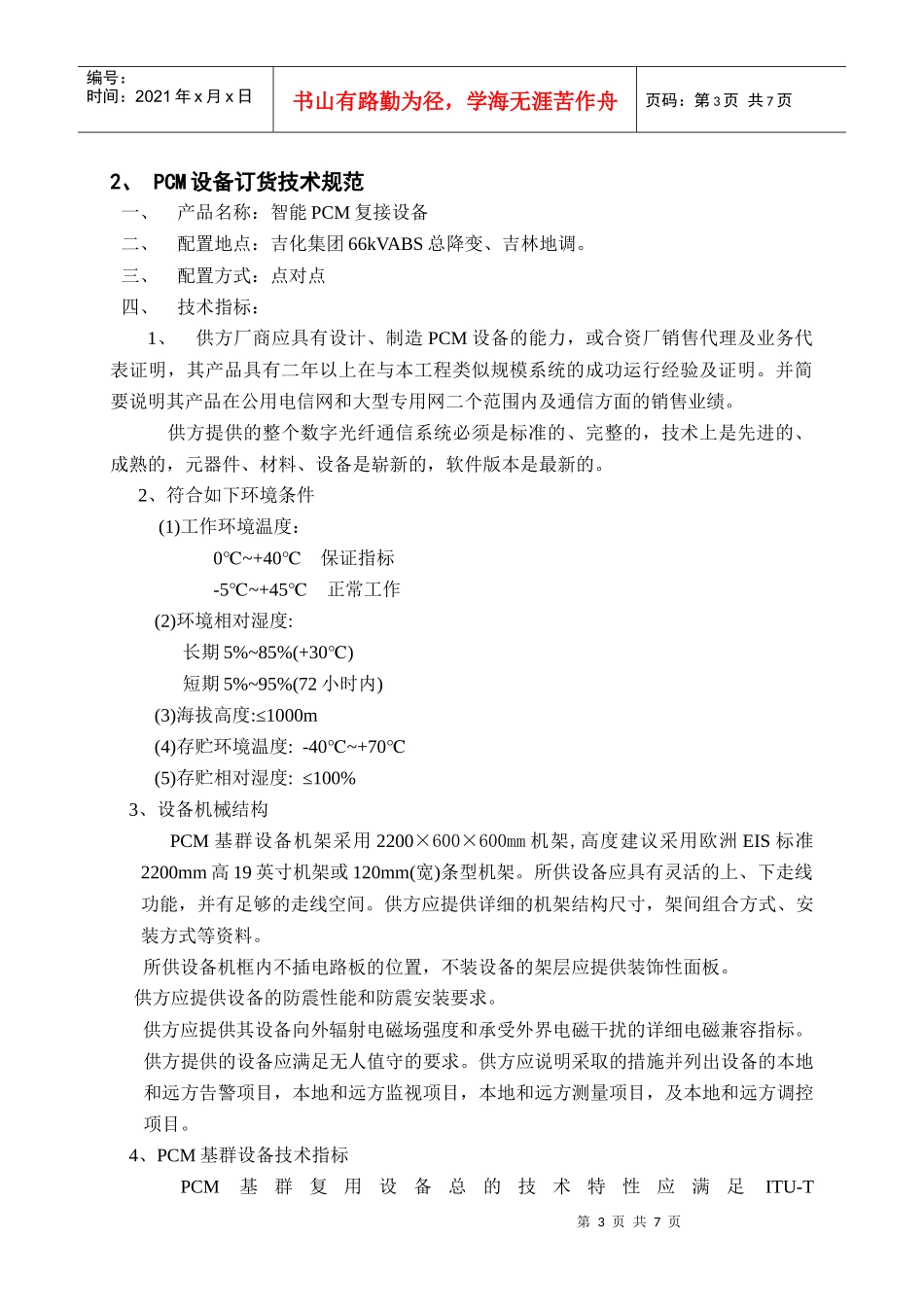

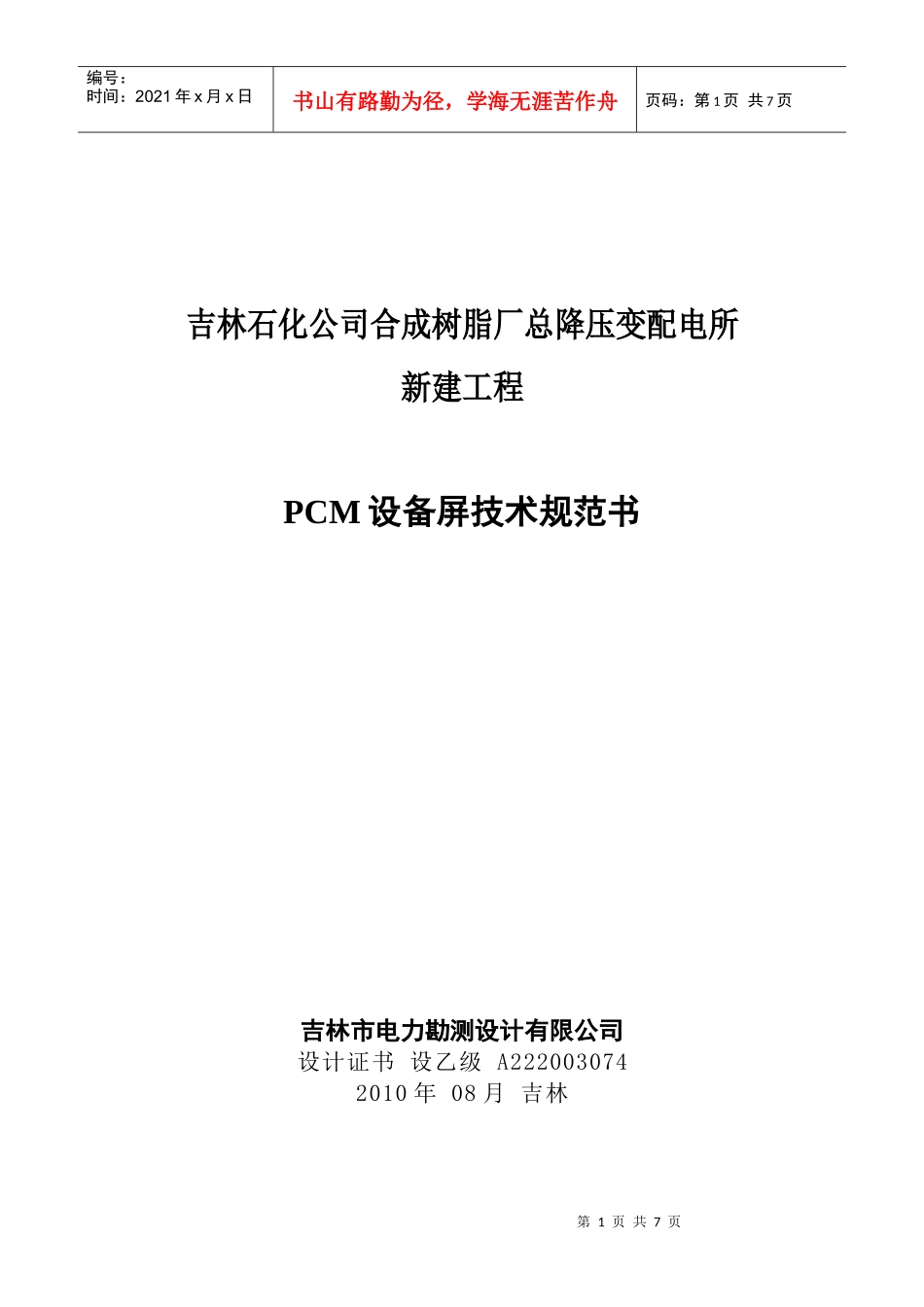

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页吉林石化公司合成树脂厂总降压变配电所新建工程PCM设备屏技术规范书吉林市电力勘测设计有限公司设计证书设乙级A2220030742010年08月吉林第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1货物需求一览表序号设备名称规格型号单位数量交货地点交货期备注1PCM终端设备屏PCM智能型尺寸：2260X600X600面1动力厂总降变2个月2PCM终端设备PCM智能型套1吉林地调2个月屏体颜色：待定PCM配置设备名称配置ABS总降变吉林地调PCM电源板1块1块2M接入多功能板合计2M接入端口数量至少4个合计2M接入端口数量至少6个2/4线E/M板合计2/4线E/M端口数量至少6路合计2/4线E/M端口数量至少6路2线模拟用户板（接交换机侧SUB/E）合计端口数量至少6路合计端口数量至少6路2线模拟用户板（接用户侧SUB/S）合计端口数量至少6路合计端口数量至少6路4通道V24/V28接口板（低速异步数据接口板，提供RS232接口）合计端口数量至少4路合计端口数量至少4路子框1套1套相应的2M电缆和音频电缆1套1套标准机架1套第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2、PCM设备订货技术规范一、产品名称：智能PCM复接设备二、配置地点：吉化集团66kVABS总降变、吉林地调。三、配置方式：点对点四、技术指标：1、供方厂商应具有设计、制造PCM设备的能力，或合资厂销售代理及业务代表证明，其产品具有二年以上在与本工程类似规模系统的成功运行经验及证明。并简要说明其产品在公用电信网和大型专用网二个范围内及通信方面的销售业绩。供方提供的整个数字光纤通信系统必须是标准的、完整的，技术上是先进的、成熟的，元器件、材料、设备是崭新的，软件版本是最新的。2、符合如下环境条件(1)工作环境温度：0~+40℃℃保证指标-5~+45℃℃正常工作(2)环境相对湿度:长期5%~85%(+30)℃短期5%~95%(72小时内)(3)海拔高度:≤1000m(4)存贮环境温度:-40~+70℃℃(5)存贮相对湿度:≤100%3、设备机械结构PCM基群设备机架采用2200×600×600mm机架,高度建议采用欧洲EIS标准2200mm高19英寸机架或120mm(宽)条型机架。所供设备应具有灵活的上、下走线功能，并有足够的走线空间。供方应提供详细的机架结构尺寸，架间组合方式、安装方式等资料。所供设备机框内不插电路板的位置，不装设备的架层应提供装饰性面板。供方应提供设备的防震性能和防震安装要求。供方应提供其设备向外辐射电磁场强度和承受外界电磁干扰的详细电磁兼容指标。供方提供的设备应满足无人值守的要求。供方应说明采取的措施并列出设备的本地和远方告警项目，本地和远方监视项目，本地和远方测量项目，及本地和远方调控项目。4、PCM基群设备技术指标PCM基群复用设备总的技术特性应满足ITU-T第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页G711、G732、G703、G712、G713、G714的最新建议。（1）编码方式为单路编译码，A律十三折线。（2）时钟频率为2048kHz（3）取样频率为8kHz（4）时钟源为内时钟、外时钟和从属时钟，可选择。（5）噪声与串音a、空闲话路噪声≤-65dbmopb、路际串音≤-65dbmopc、信号与总失真的比应满足ITU-TG713/G714建议.（6）二线音频通道接口a、阻抗为600Ω(平衡)b、衰耗/频率失真曲线:符合ITU-TG712建议.（7）四线音频通道接口a、阻抗为600Ω(平衡)b、衰耗/频率失真曲线:符合ITU-TG712建议.（8）2048kbps接口a、比特率为2048kbps±50ppmb、码型为HDB3c、阻抗/标准峰值电压为75Ω/2.37V±10%d、输入端允许损耗为0—6dB(1024khz点)（9）N*64kbps数据接口a、型式为同步。b、接口条件：符合V.11/V.35/X.21协议。（10）铃流发生器a频率为25Hz±2Hzb电压≥75Vrmsc最大线路阻抗为1200Ω,每路25mAd功率应满足30个话路同时使用铃流的要求（11）网络管理系统a网络管理系统分集中网管和本地操作终端两种。b功能实现：·网络拓补管理：网元、子网和线路。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7...
