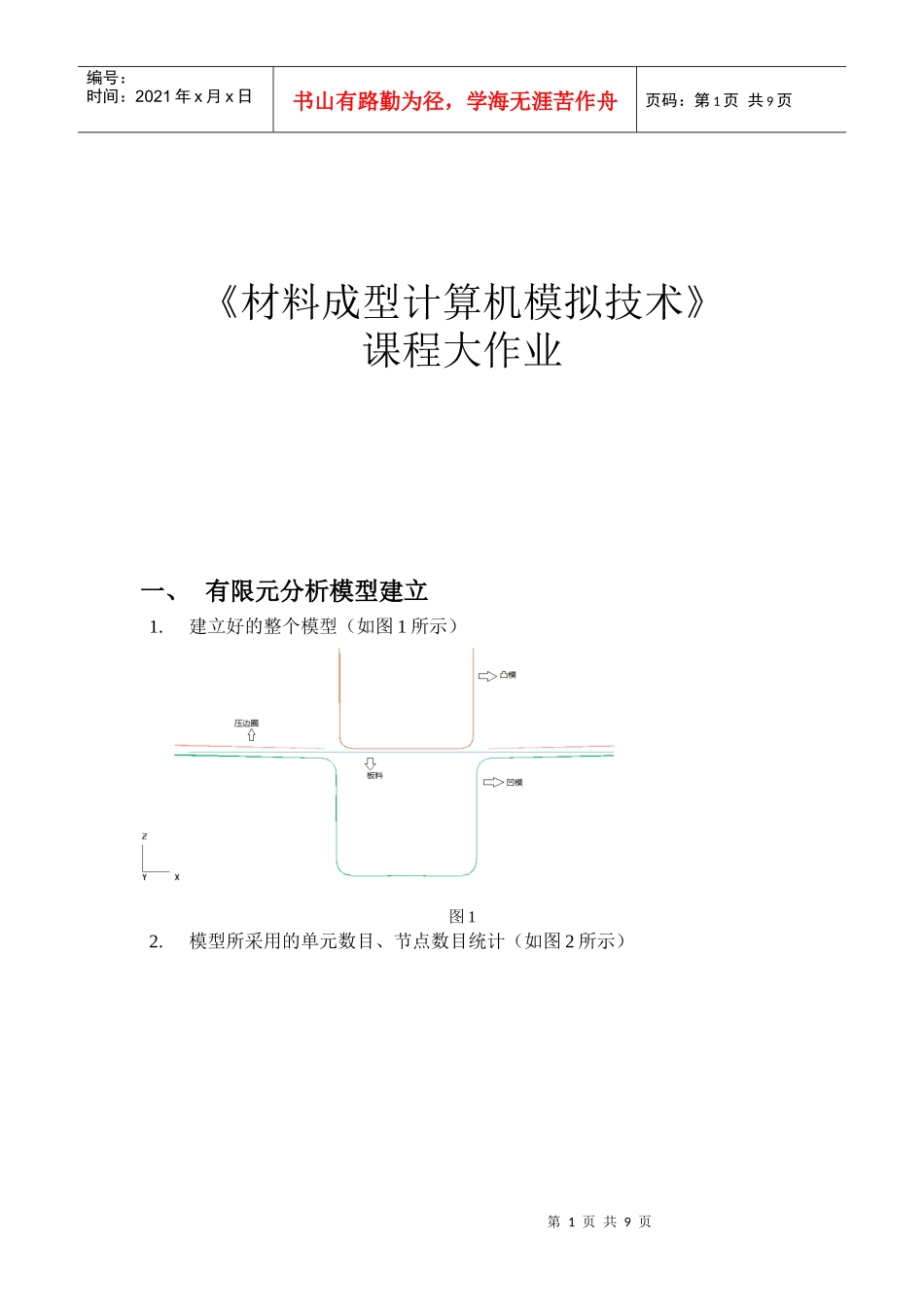

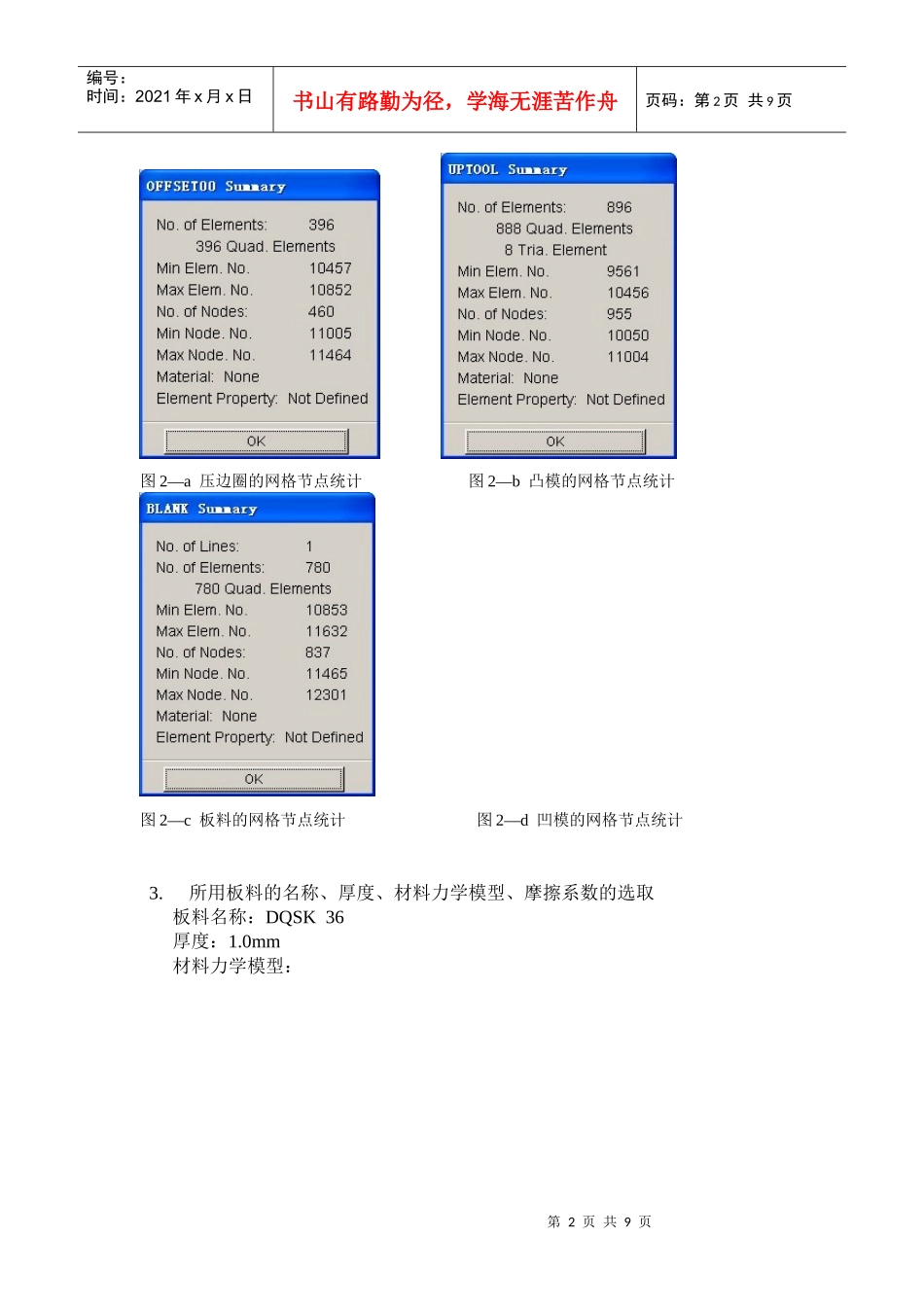

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页《材料成型计算机模拟技术》课程大作业一、有限元分析模型建立1.建立好的整个模型（如图1所示）图12.模型所采用的单元数目、节点数目统计（如图2所示）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图2—a压边圈的网格节点统计图2—b凸模的网格节点统计图2—c板料的网格节点统计图2—d凹模的网格节点统计3.所用板料的名称、厚度、材料力学模型、摩擦系数的选取板料名称：DQSK36厚度：1.0mm材料力学模型：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页4.压边圈的形式及压边力的大小压边圈的形式：双边压边及压边力：200KN5.加载速度的大小加载速度：5000mm/s二、坯料大小的计算及排样坯料尺寸：148.237×129.991mm2排样方式:One-upNesting（如图3）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图3材料利用率:93.83%三、拉深模拟计算及结果分析通过坯料反求工程求解出来的坯料大小，再对凸凹模的位置以及冲压工序进行设置，得到最后的成形结果如下所示：成形极限图：应力分布图：第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页第一主应力图第二主应力图第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页第三主应力图最大剪切应力图应变分布图：第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页最大主应变最小主应变第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页平面应变图厚度分布图：第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页坯料边缘流动分布图：小结:经过一段时间的学习，我学会简单使用Dynaform分析软件，更重要的是掌握了如何对了个零件进行有限元分析，零件的前处理，后处理及结果是否符合要求等，对自己的专业知识加以巩固及扩展，在今后的学习中，应更加深入的对此学习，了解，注重原理的基础上熟练使用软件操作。虽然现在对有限元分析只有初步了解，但在今后的努力学习中，相信自己能做的更好，更深入其原理知识。
