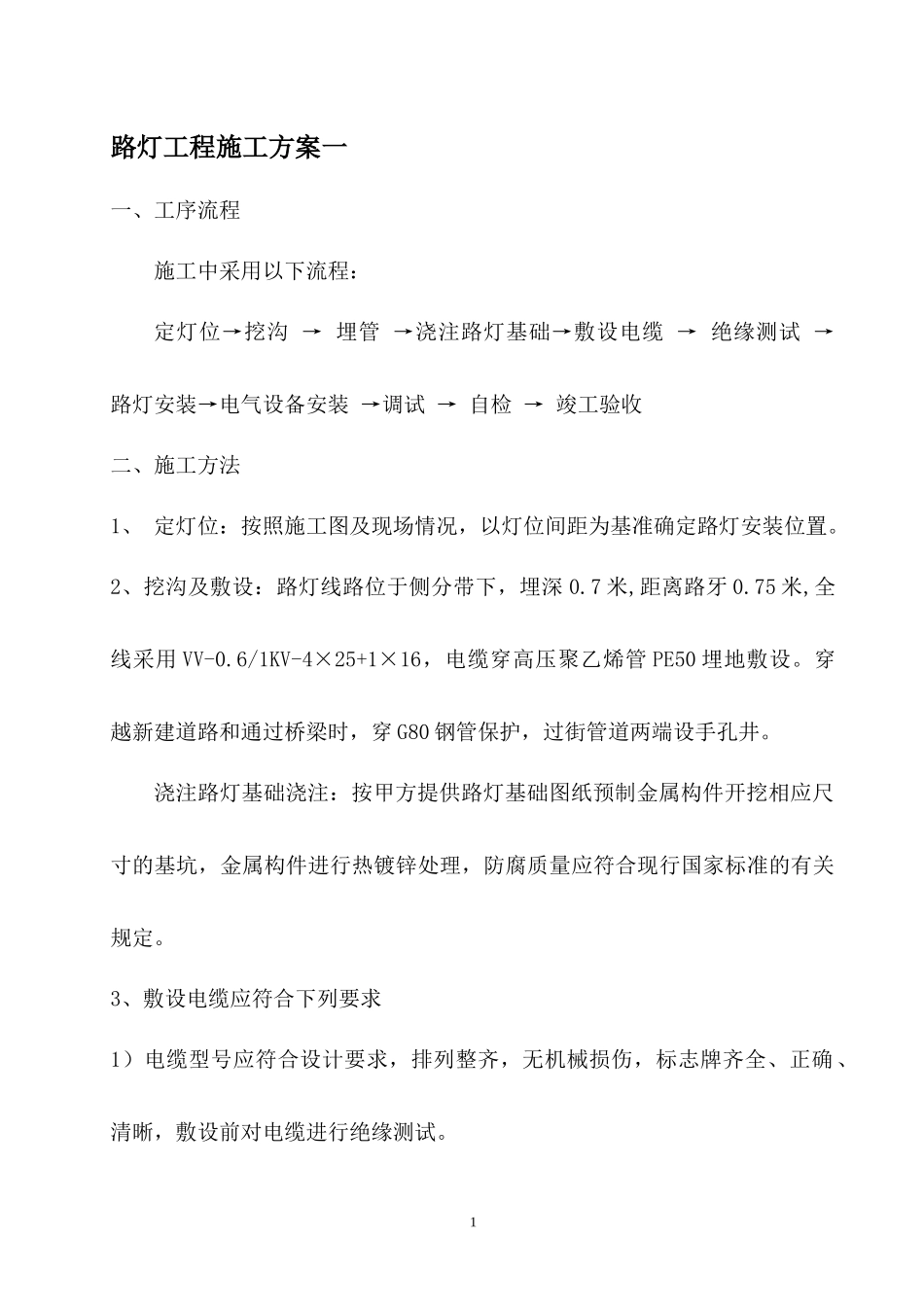

路灯工程施工方案一一、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→调试→自检→竣工验收二、施工方法1、定灯位：按照施工图及现场情况，以灯位间距为基准确定路灯安装位置。2、挖沟及敷设：路灯线路位于侧分带下，埋深0.7米,距离路牙0.75米,全线采用VV-0.6/1KV-4×25+1×16，电缆穿高压聚乙烯管PE50埋地敷设。穿越新建道路和通过桥梁时，穿G80钢管保护，过街管道两端设手孔井。浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准的有关规定。3、敷设电缆应符合下列要求1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰，敷设前对电缆进行绝缘测试。12）敷设前应按设计和实际路径计算每根电缆长度，合理安排每根电缆，减少电缆接头。3）在带电区域内敷设电缆，应有可靠的安全措施。4）电缆在终端头与接头附近有备用长度。5）电缆的最小弯曲半径应大于20D电缆外径。6）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。电缆上不得压扁、电缆绞拧、护层折裂等未消除的机械损伤。7）并列敷设的电力电缆，电缆接头的位置应相互错开。8）电缆敷设时应排列整齐，不宜交叉，应加以固定，并及时装设标志牌。9）电缆沟应符合要求，沟内无杂物。10）保护管的连接、防腐应符合规定。4、路灯安装规定1）同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。2）基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。浇制钢筋混凝土2基础前必须排除坑内积水。3）灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。4）灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：5）在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。6）路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准的有关规定。7）各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。5、箱变安装1）材料到场后经开箱检验，经业主同意后方可进行安装使用；2）动触头与静触头的中心线应一致，触头应接触紧密；3）二次回路辅助开关的切换接点应动作准确，接触可靠；4）箱内照明应齐全。5）配电柜（箱、盘）的漆层（镀层）应完整无损伤。固定电器的支架应刷3漆。6）机械闭锁、电气闭锁动作应准确、可靠。6、电缆终端头、电缆中间头的制作与安装1）电缆头制作，应由经过培训的熟悉工艺的人员进行，严格遵守制作工艺规格。2）制作电缆终端接头，从剥切电缆开始应连续操作至完成，缩短绝缘暴露时间，剥切时不应损伤线芯和保留的绝缘。3）电缆头采用自粘带、防水胶带密封绝缘外，还要涂环氧树脂加强密封、防潮处理。4）电缆接头两侧电缆的应分别连接良好，不中断，跨接处的截面不小于接地极截面。5）电缆应可靠接地、用锡焊接地。7、地极（接地保护）施工1）接地保护应严格按建筑电气施工规范要求安装，工作零线与保护零线严格分开,不得混用，所有配电箱的PE线应作垂直接地,其接地电阻不大于4欧姆,所有电气设备及管线金属外壳可靠接地，通过测试并要求达到规定值。4若通过测试大于标准要求，必须要求返工，直到达标为止。2）接地极、接地扁钢选用热镀锌钢材，接地装置规定埋深不应小于0.7M。接地母线、接地极之间焊接处应做防腐处理。3）灯杆内接地线采用16平方毫米线，接地线采用铜线鼻子与灯杆接线端子连接。8、有隐蔽工程，应提前通知业主，经业主检查验收合格后方可进行下一道工序。9、调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检验合格，并由专人使用、保管。调试时应有详细记录。1）测试工艺流程：低压开关箱一、二次回路测试→整体调试→运行。2）低压开关箱的的调试内容：主回路断路器及接触器的测试、二次...
