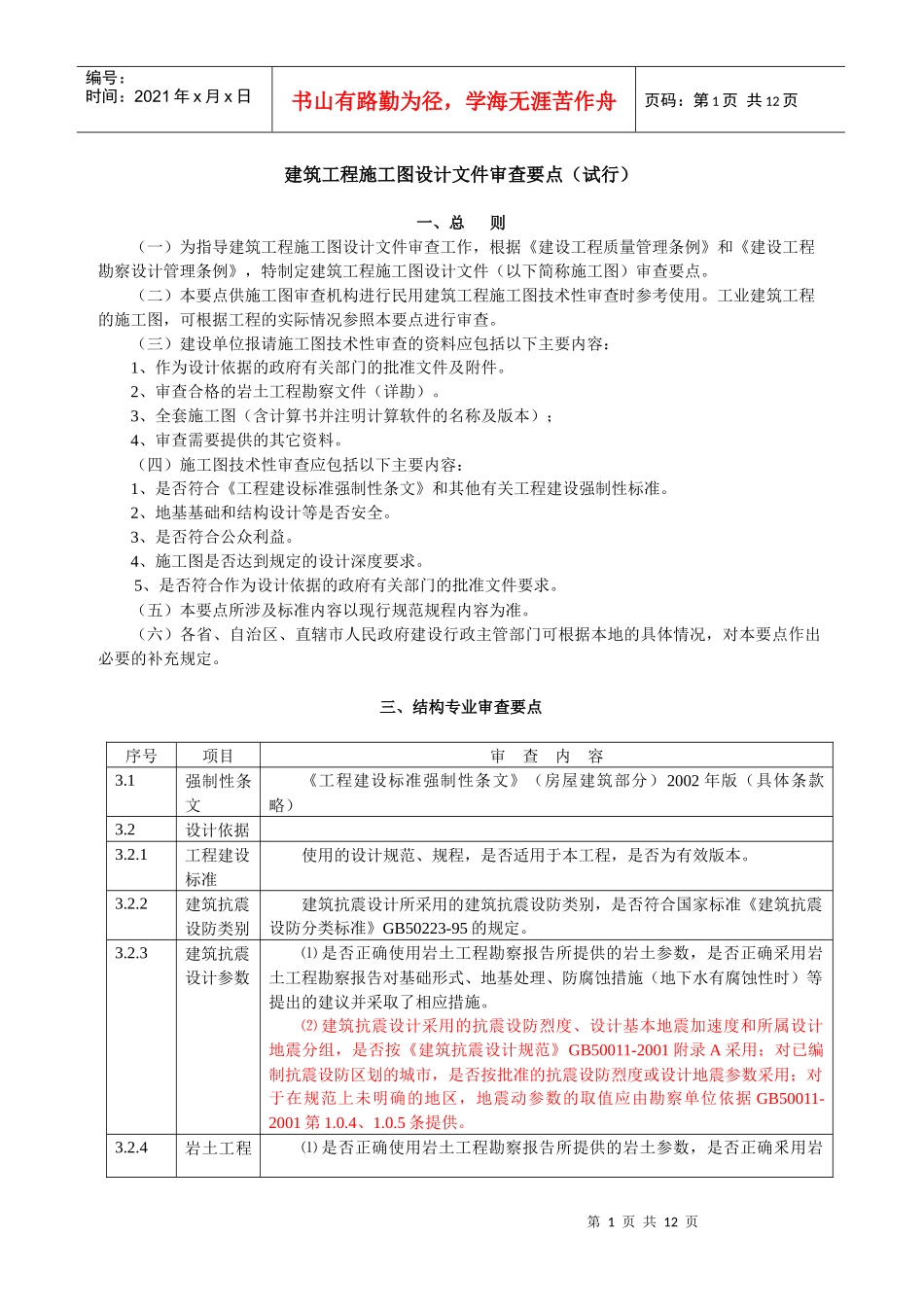

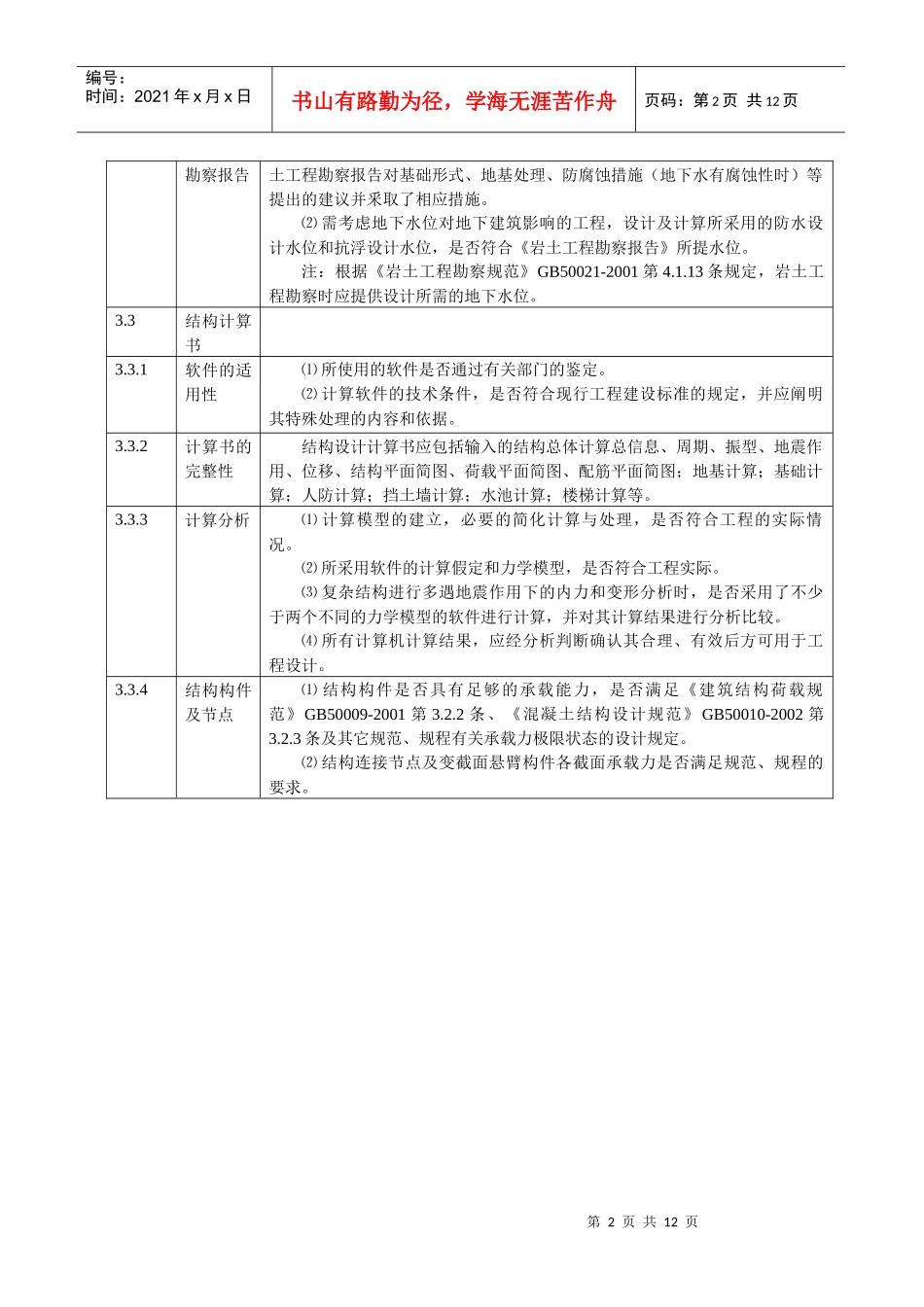

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页建筑工程施工图设计文件审查要点（试行）一、总则（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。（三）建设单位报请施工图技术性审查的资料应包括以下主要内容：1、作为设计依据的政府有关部门的批准文件及附件。2、审查合格的岩土工程勘察文件（详勘）。3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料。（四）施工图技术性审查应包括以下主要内容：1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。2、地基基础和结构设计等是否安全。3、是否符合公众利益。4、施工图是否达到规定的设计深度要求。5、是否符合作为设计依据的政府有关部门的批准文件要求。（五）本要点所涉及标准内容以现行规范规程内容为准。（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。三、结构专业审查要点序号项目审查内容3.1强制性条文《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）3.2设计依据3.2.1工程建设标准使用的设计规范、规程，是否适用于本工程，是否为有效版本。3.2.2建筑抗震设防类别建筑抗震设计所采用的建筑抗震设防类别，是否符合国家标准《建筑抗震设防分类标准》GB50223-95的规定。3.2.3建筑抗震设计参数⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并采取了相应措施。⑵建筑抗震设计采用的抗震设防烈度、设计基本地震加速度和所属设计地震分组，是否按《建筑抗震设计规范》GB50011-2001附录A采用；对已编制抗震设防区划的城市，是否按批准的抗震设防烈度或设计地震参数采用；对于在规范上未明确的地区，地震动参数的取值应由勘察单位依据GB50011-2001第1.0.4、1.0.5条提供。3.2.4岩土工程⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确釆用岩第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页勘察报告土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并釆取了相应措施。⑵需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提水位。注：根据《岩土工程勘察规范》GB50021-2001第4.1.13条规定，岩土工程勘察时应提供设计所需的地下水位。3.3结构计算书3.3.1软件的适用性⑴所使用的软件是否通过有关部门的鉴定。⑵计算软件的技术条件，是否符合现行工程建设标准的规定，并应阐明其特殊处理的内容和依据。3.3.2计算书的完整性结构设计计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图；地基计算；基础计算；人防计算；挡土墙计算；水池计算；楼梯计算等。3.3.3计算分析⑴计算模型的建立，必要的简化计算与处理，是否符合工程的实际情况。⑵所采用软件的计算假定和力学模型，是否符合工程实际。⑶复杂结构进行多遇地震作用下的内力和变形分析时，是否采用了不少于两个不同的力学模型的软件进行计算，并对其计算结果进行分析比较。⑷所有计算机计算结果，应经分析判断确认其合理、有效后方可用于工程设计。3.3.4结构构件及节点⑴结构构件是否具有足够的承载能力，是否满足《建筑结构荷载规范》GB50009-2001第3.2.2条、《混凝土结构设计规范》GB50010-2002第3.2.3条及其它规范、规程有关承载力极限状态的设计规定。⑵结构连接节点及变截面悬臂构件各截面承载力是否满足规范、规程的要求。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
