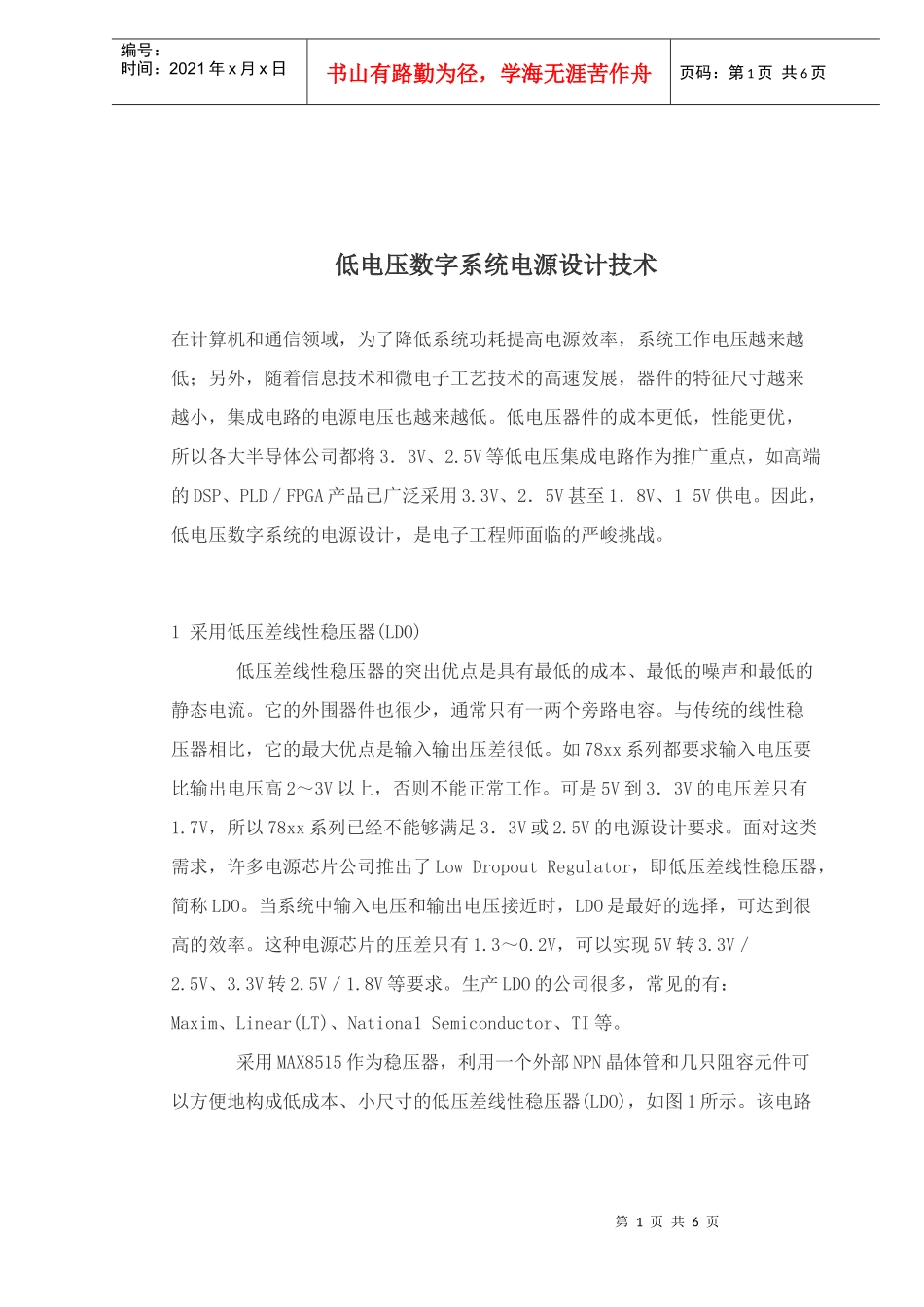

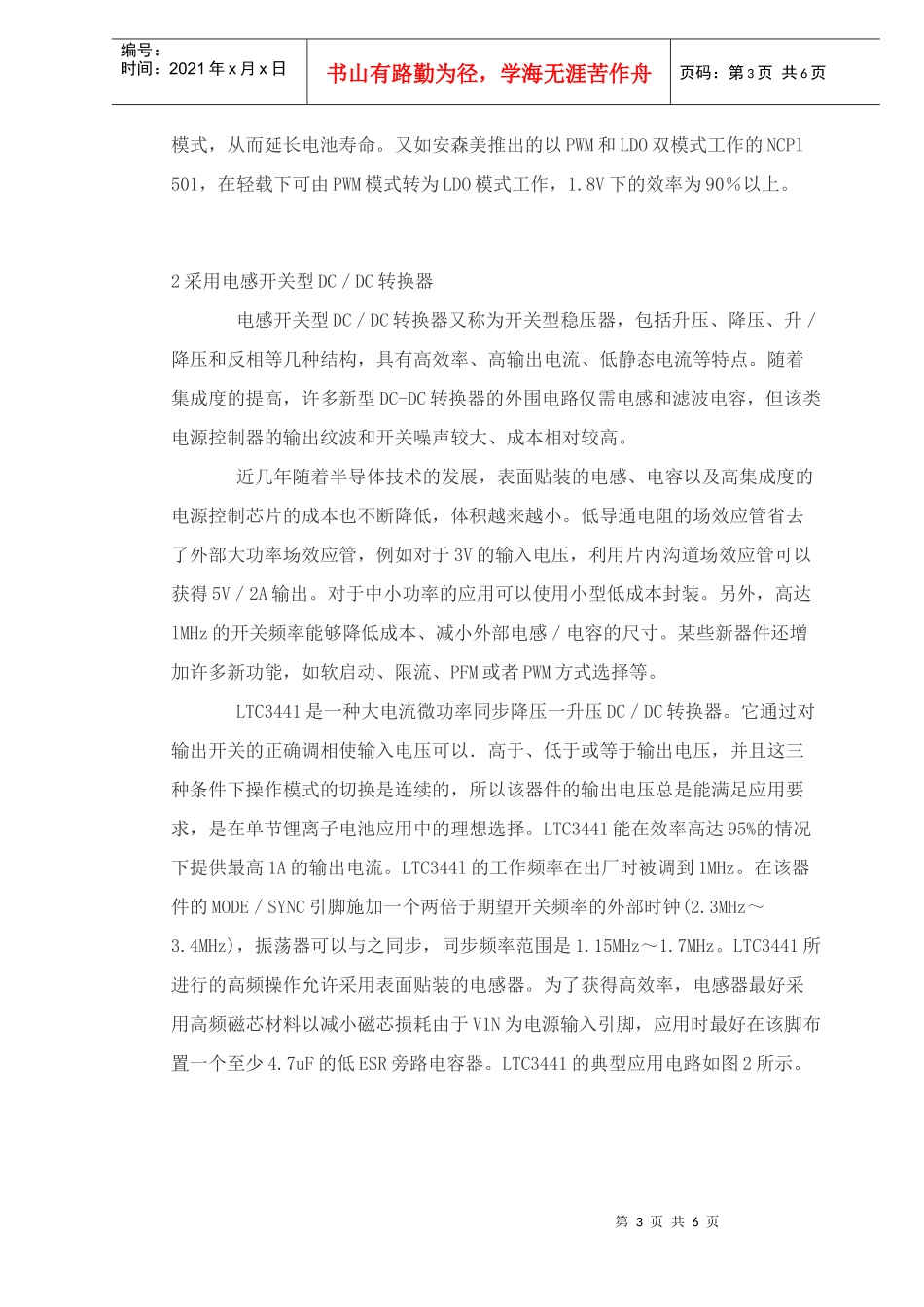

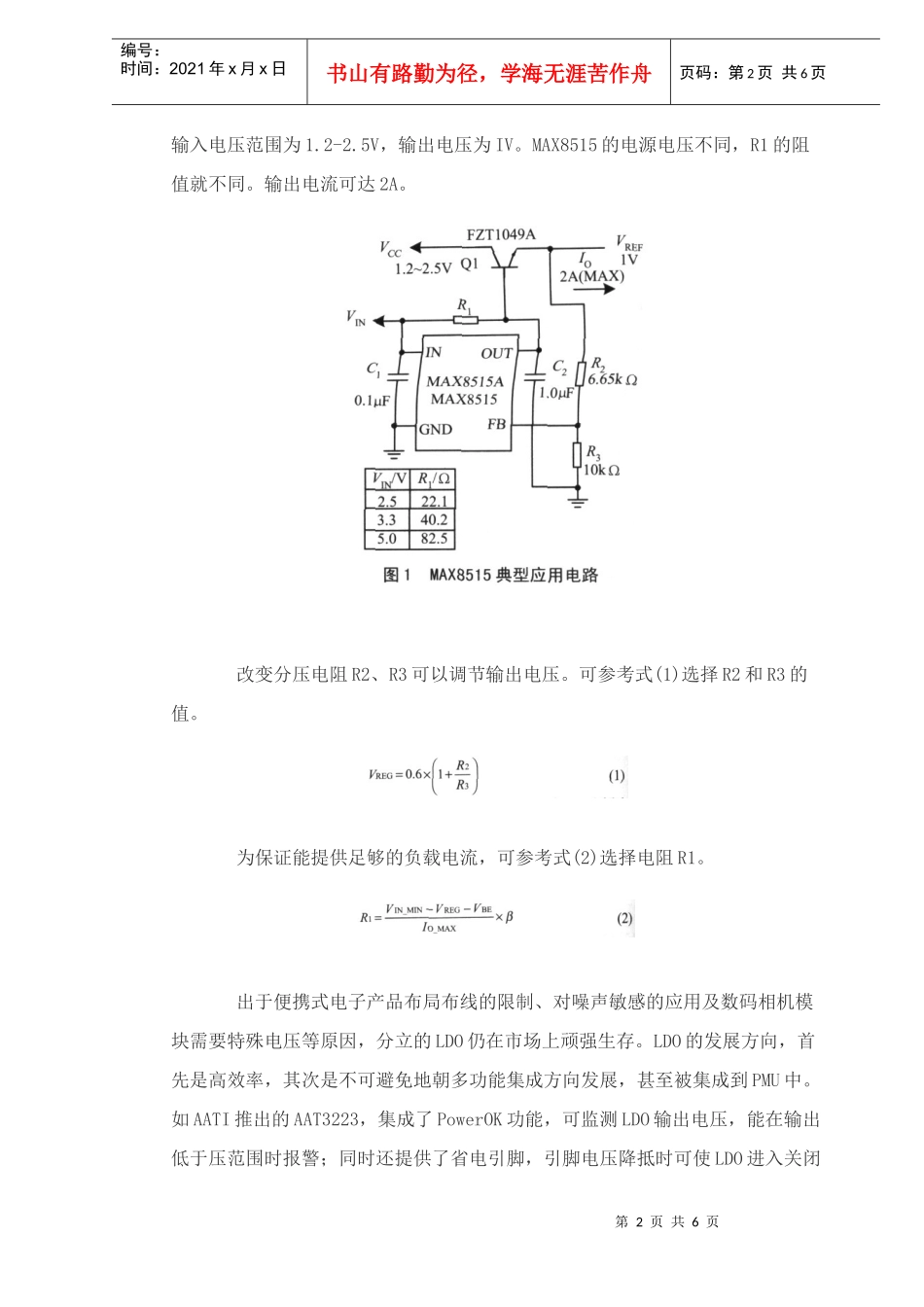

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页低电压数字系统电源设计技术在计算机和通信领域，为了降低系统功耗提高电源效率，系统工作电压越来越低；另外，随着信息技术和微电子工艺技术的高速发展，器件的特征尺寸越来越小，集成电路的电源电压也越来越低。低电压器件的成本更低，性能更优，所以各大半导体公司都将3．3V、2.5V等低电压集成电路作为推广重点，如高端的DSP、PLD／FPGA产品已广泛采用3.3V、2．5V甚至1．8V、15V供电。因此，低电压数字系统的电源设计，是电子工程师面临的严峻挑战。1采用低压差线性稳压器(LDO)低压差线性稳压器的突出优点是具有最低的成本、最低的噪声和最低的静态电流。它的外围器件也很少，通常只有一两个旁路电容。与传统的线性稳压器相比，它的最大优点是输入输出压差很低。如78xx系列都要求输入电压要比输出电压高2～3V以上，否则不能正常工作。可是5V到3．3V的电压差只有1.7V，所以78xx系列已经不能够满足3．3V或2.5V的电源设计要求。面对这类需求，许多电源芯片公司推出了LowDropoutRegulator，即低压差线性稳压器，简称LDO。当系统中输入电压和输出电压接近时，LDO是最好的选择，可达到很高的效率。这种电源芯片的压差只有1.3～0.2V，可以实现5V转3.3V／2.5V、3.3V转2.5V／1.8V等要求。生产LDO的公司很多，常见的有：Maxim、Linear(LT)、Nationa1Semiconductor、TI等。采用MAX8515作为稳压器，利用一个外部NPN晶体管和几只阻容元件可以方便地构成低成本、小尺寸的低压差线性稳压器(LDO)，如图1所示。该电路第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页输入电压范围为1.2-2.5V，输出电压为IV。MAX8515的电源电压不同，R1的阻值就不同。输出电流可达2A。改变分压电阻R2、R3可以调节输出电压。可参考式(1)选择R2和R3的值。为保证能提供足够的负载电流，可参考式(2)选择电阻R1。出于便携式电子产品布局布线的限制、对噪声敏感的应用及数码相机模块需要特殊电压等原因，分立的LDO仍在市场上顽强生存。LDO的发展方向，首先是高效率，其次是不可避免地朝多功能集成方向发展，甚至被集成到PMU中。如AATI推出的AAT3223，集成了PowerOK功能，可监测LDO输出电压，能在输出低于压范围时报警；同时还提供了省电引脚，引脚电压降抵时可使LDO进入关闭第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页模式，从而延长电池寿命。又如安森美推出的以PWM和LDO双模式工作的NCPl501，在轻载下可由PWM模式转为LDO模式工作，1.8V下的效率为90％以上。2采用电感开关型DC／DC转换器电感开关型DC／DC转换器又称为开关型稳压器，包括升压、降压、升／降压和反相等几种结构，具有高效率、高输出电流、低静态电流等特点。随着集成度的提高，许多新型DC-DC转换器的外围电路仅需电感和滤波电容，但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。近几年随着半导体技术的发展，表面贴装的电感、电容以及高集成度的电源控制芯片的成本也不断降低，体积越来越小。低导通电阻的场效应管省去了外部大功率场效应管，例如对于3V的输入电压，利用片内沟道场效应管可以获得5V／2A输出。对于中小功率的应用可以使用小型低成本封装。另外，高达lMHz的开关频率能够降低成本、减小外部电感／电容的尺寸。某些新器件还增加许多新功能，如软启动、限流、PFM或者PWM方式选择等。LTC3441是一种大电流微功率同步降压一升压DC／DC转换器。它通过对输出开关的正确调相使输入电压可以．高于、低于或等于输出电压，并且这三种条件下操作模式的切换是连续的，所以该器件的输出电压总是能满足应用要求，是在单节锂离子电池应用中的理想选择。LTC3441能在效率高达95%的情况下提供最高1A的输出电流。LTC344l的工作频率在出厂时被调到1MHz。在该器件的MODE／SYNC引脚施加一个两倍于期望开关频率的外部时钟(2.3MHz～3.4MHz)，振荡器可以与之同步，同步频率范围是1.15MHz～1.7MHz。LTC3441所进行的高频操作允许采用表面贴装的电感器。为了获得高效率，电感...
