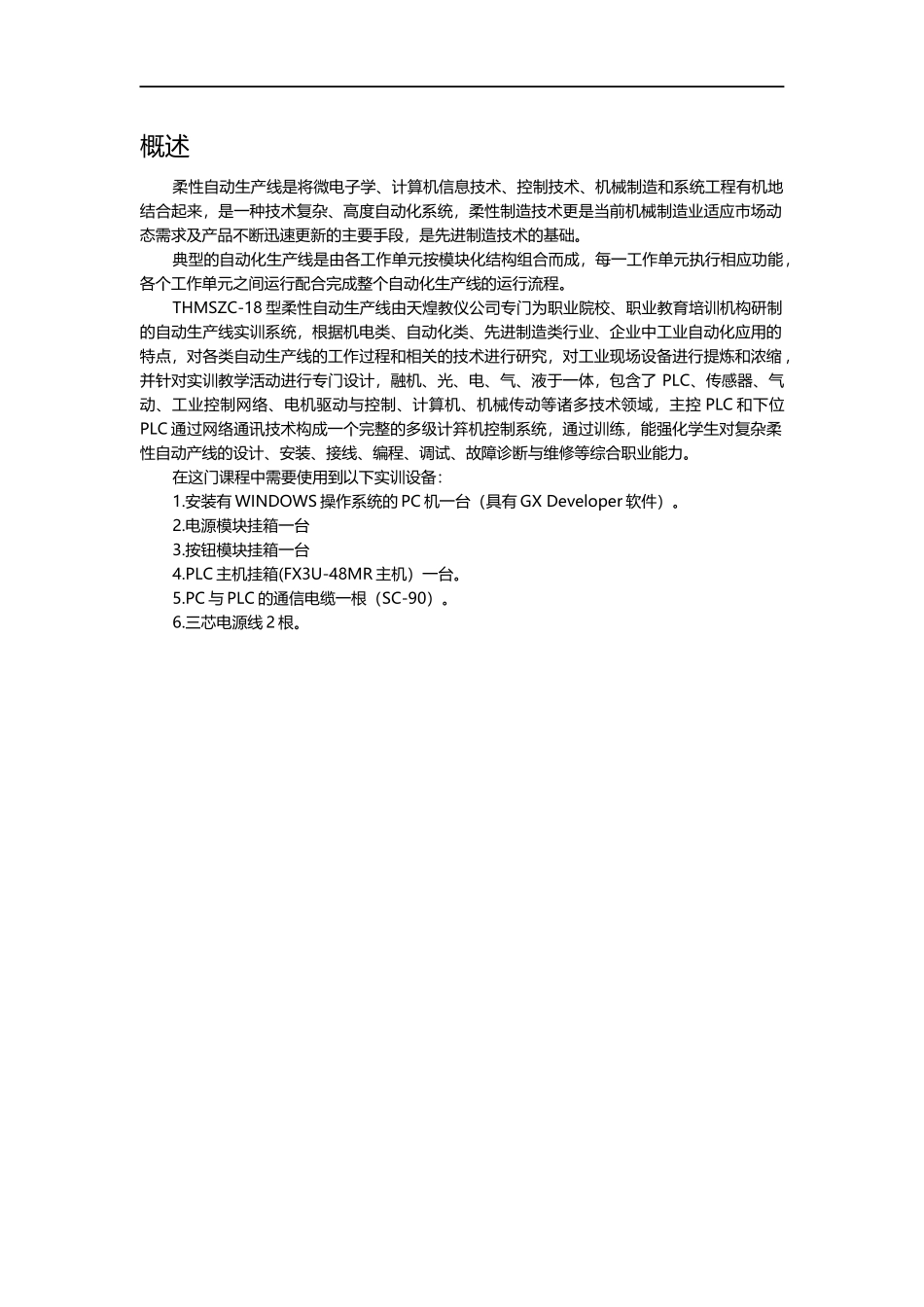

自动化生产线调试与维护概述柔性自动生产线是将微电子学、计算机信息技术、控制技术、机械制造和系统工程有机地结合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及产品不断迅速更新的主要手段，是先进制造技术的基础。典型的自动化生产线是由各工作单元按模块化结构组合而成，每一工作单元执行相应功能，各个工作单元之间运行配合完成整个自动化生产线的运行流程。THMSZC-18型柔性自动生产线由天煌教仪公司专门为职业院校、职业教育培训机构研制的自动生产线实训系统，根据机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点，对各类自动生产线的工作过程和相关的技术进行研究，对工业现场设备进行提炼和浓缩，并针对实训教学活动进行专门设计，融机、光、电、气、液于一体，包含了PLC、传感器、气动、工业控制网络、电机驱动与控制、计算机、机械传动等诸多技术领域，主控PLC和下位PLC通过网络通讯技术构成一个完整的多级计笲机控制系统，通过训练，能强化学生对复杂柔性自动产线的设计、安装、接线、编程、调试、故障诊断与维修等综合职业能力。在这门课程中需要使用到以下实训设备：1.安装有WINDOWS操作系统的PC机一台（具有GXDeveloper软件）。2.电源模块挂箱一台3.按钮模块挂箱一台4.PLC主机挂箱(FX3U-48MR主机）一台。5.PC与PLC的通信电缆一根（SC-90）。6.三芯电源线2根。第一站上料及落料单元上料单元和落料单元配合使用作为工件运行的起始端，上料单元由井式下料槽、顶料气缸、落料气缸组成。落料单元由四槽轮、锁止弧、直齿轮、锥形齿轮、同步轮带、推料转盘、落料平台、滑道、光电传感器、电感传感器、阻挡气缸、直流减速电机、安装支架等组成。当系统运行，托盘到位后，传输线停止运行；光电传感器检测工位有无工件，若无则，PLC向总控台告警，总控台缺料指示灯亮；若有工件则直流减速电机工作带动锁止弧转动一周，锁止弧上的拨销轴承拨动四槽轮转动90度到下三个槽轮，同时带动同轴的圆柱齿轮转动90度，圆柱齿轮则带动与其啮合的圆柱齿轮和圆锥齿轮转动90度，圆锥齿轮带动同轴的圆锥齿轮转动90度，另一圆锥齿轮则同轴转动90度，则推料转盘随之转动90度，工件降落料到平台落料口落下到滑道上，滑至托盘，落料完成；阻挡气缸缩回，传输线运行，托盘和工件一起被传输到下一站。一、实训目的1.掌握气缸及电磁阀的工作原理。2.掌握光电、电感传感器的使用方法。3.掌握直流减速电机的使用方法。4.掌握上料及落料单元控制程序的编写。二、控制要求复位：按下黄色复位按钮，阻挡气缸缩回，直流减速电机1动作带动传输线运行5S至无杂物；气动机械手旋转到工件定位装置上方，气爪张开，传送带停止，直流减速电机2动作带动四槽轮机构运行，推料转盘旋转，．电感传感器1感应到定位标志，电机2停止动作，确保各工位定位准确。复位完成；运行：按下绿色运行按钮，阻挡气缸伸出，电机1动作带动传输线运行，等待托盘到位；电感传感器2检测托盘是否到位，直至有托盘到位，电机l停止动作传输线停止运行；工件经传输线运动到定位装置处，到位传感器检测到工件后，传送带停止，升降气缸下降，气爪夹紧抓住工件，升降气缸升起，机械手沿逆时针方向旋转180°升降气缸下降，气爪松开抓紧的工件，将工件安放到落料转盘的一个工位上，光电传感器1检测工位有无工件，若无则PLC向总控台告警，总控台缺料指示灯亮；若有则直流减速电机2工作带动锁止弧转动一周，锁止弧上的拨销轴承拨动四槽轮转动90度到下一个槽轮，同时带动同轴的圆柱齿轮转动90度，圆柱齿轮则带动与其啮合的一系列圆柱齿轮、圆锥齿轮同步转动90度，则推料转盘随之转动90度，推动工件滑动至落料平台落料口落下到滑道上滑至托盘；光电传感器2检测到工件信号，落料完成，阻挡气缸缩回，电机1动作传输线运行，托盘工件前往下一站一个工作周期完成；停止：按下红色停止按钮，当前一个工作周期完成后，本单元停止工作；三、传感器型号及系统流程图序号传感器传感器型号类别1LG8-1K托盘到位检测传感器电感式接近开关系统流程图如下：四、遇到的问题及解决办法1.托盘到位了，不继续...
