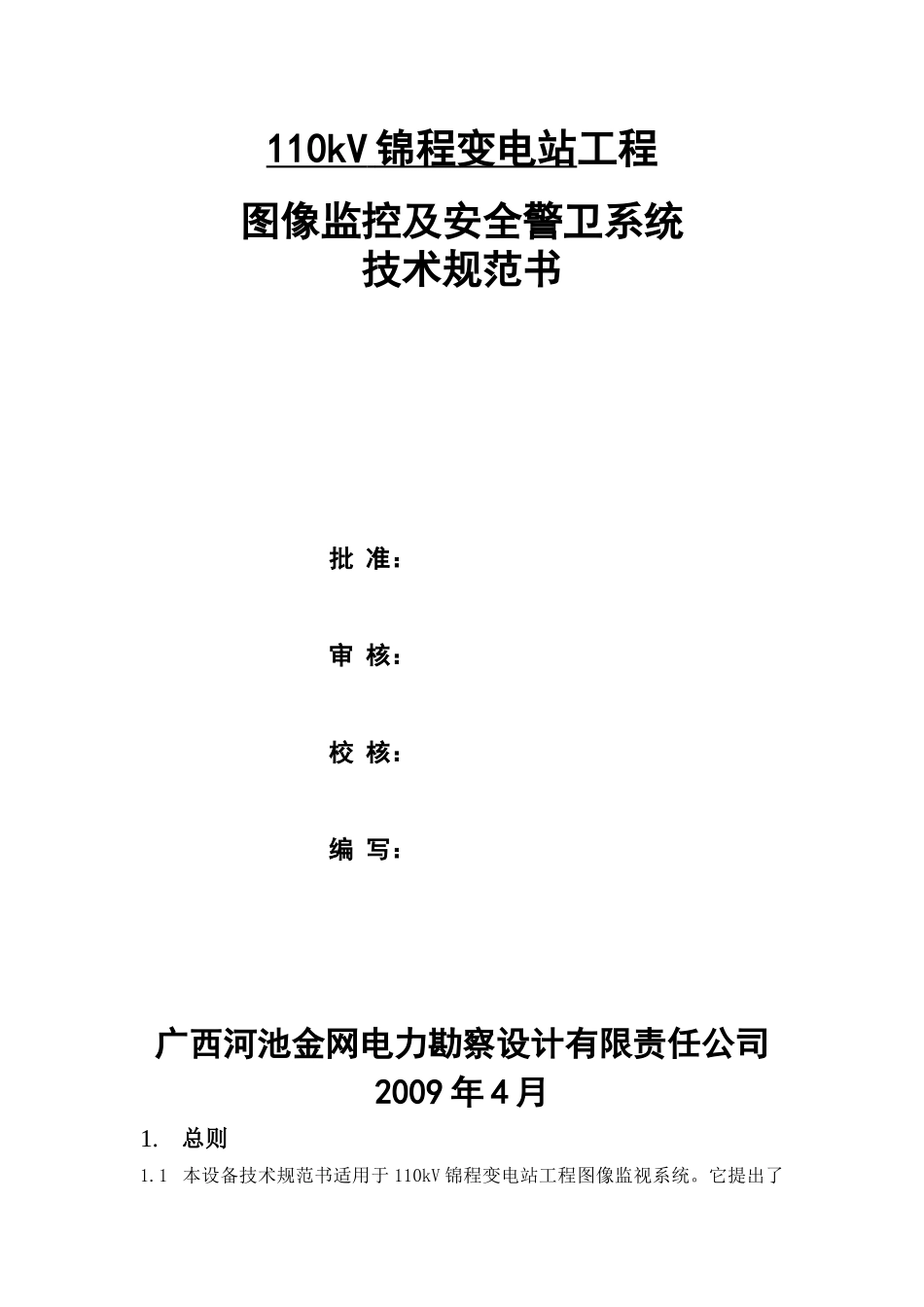

110kV锦程变电站工程图像监控及安全警卫系统技术规范书批准:审核:校核:编写:广西河池金网电力勘察设计有限责任公司2009年4月1.总则1.1本设备技术规范书适用于110kV锦程变电站工程图像监视系统。它提出了第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页图像监视系统及其元器件的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。1.3如果供方没有以书面形式对本规范书的条文提出异议,则意味着供方提供的设备(或系统)完全符合本规范书的要求。如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。本设备技术规范书未尽事宜,由供需双方协商确定。2.技术要求2.1应遵循的主要现行标准下列标准所包含的条文,通过在本规范书中引用而构成本规范书的条文。所示标准均应采用最新有效版本。GBJ115《工业电视系统工程设计规范》《远程图像与环境监控系统技术规范》GBJ566《计算机软件开发规范》GnJ79《工业企业通信接地设计规范》GB/T17626.2《静电放电抗扰度试验》GB/T17626.3《射频电磁场辐射抗扰度试验》GB/T17626.4《电快速瞬变脉冲群抗扰度试验》GB/T17626.5《浪涌(冲击)抗扰度试验》第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页GB/T17626.6《射频场感应的传导骚扰抗扰度》GB/T17626.8《工频磁场的抗扰度试验》GB-50057《建筑防雷设计规范》GB9254-88《信息技术设备无线电干扰极度限值和测量方法》GB/T13926.n-92《工程过程测量和控制装置的电磁兼容性》JGJ/46-88《施工现场临时用电安全技术规范》GB50198-94《民用闭路监视电视系统工程技术规范》GB50200-94《有线电视系统工程技术规范》GB10408-89《入侵探测器通用技术条件》GB/T16677-1996《报警图像信号有线传输装置》GA/T75-94《安全防范工程程序与要求》《电力系统实时数据通信应用协议》GA/T74-2000《安全防范系统通用图形符号》2.2环境条件2.2.1环境温度:-10+55℃;2.2.2相对湿度:5%95%(无凝露也不应结冰)2.2.3大气压力:70kPa106kPa2.2.4抗震能力:水平加速度:0.2g;垂直加速度:0.1g。2.2.5海拔高度:小于1000m2.3工程条件2.3.1系统规模及电气总平面布置(扩建后)图详见附图。2.3.2图像监视范围及对象1)对全所户外电气设备外观监视.包括变电所的主变压器、中性点隔离开关和整个户外环境进行图像监控。2)对变电所内各主要设备间包括大门、主控室、通信室、10kV配电室、接地变室等)监视。第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页3)要求图象系统能够在变电所进行操作或事故、故障告警发生时能够自动切换到对应的图像并启动录像机记录相关联画面。2.3.3图像系统配置原则2.3.3.1电容器配两台带云台摄像机(2台电容器配一台云台摄像机)。2.3.3.2主变压器1)配置1台球形摄像机观察总体情况。2)每台主变压器设置2个带云台摄像机。要求可观察冷却器工作状态、套管及套管接头、油枕油位及瓦斯继电器情况等。3)每台主变有载调压机构设置1个带云台摄像机监视档位位置指示情况。2.3.3.5所用变1)每台所用变配置1台带云台摄像机;2.3.3.6大门设置1个固定摄像头监视变电站大门;2.3.3.7主控楼1)主控室设置1台球形摄像机。2)通信机室应设置1台带云台的户内摄像机,10kV高压配电室对角设置2台带云台的户内摄像机。3)电缆夹层对角布置共2台带云台的户内摄像机。2.4技术性能要求2.4.1一般要求:供方提供的图像监视系统的产品,必须能在环境、抗干扰等方面满足在110kV变电所中强电磁场干扰环境下使用的要求,产品资质文件应提交需方审核。2.4.2系统组成:2....
