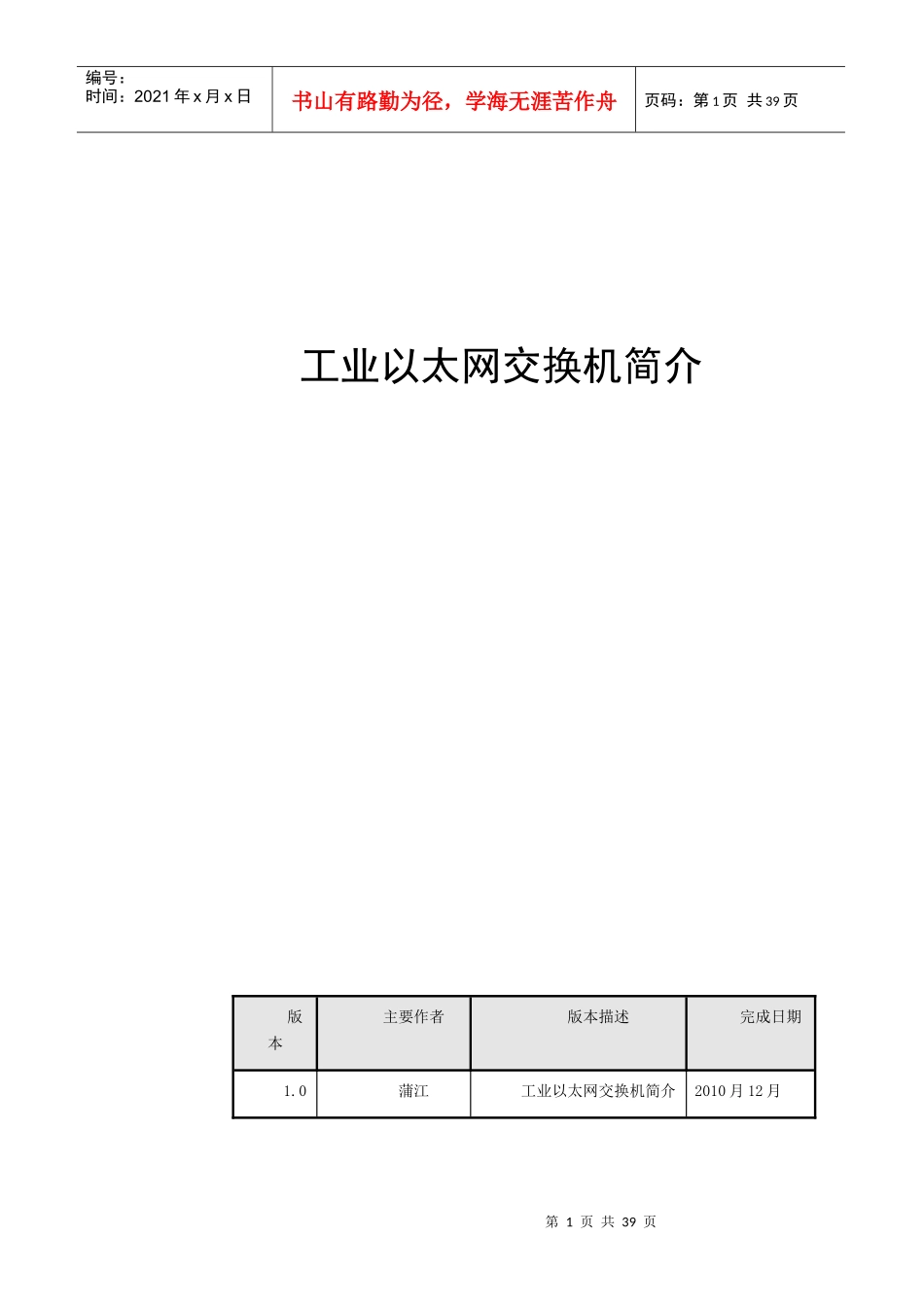

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页工业以太网交换机简介版本主要作者版本描述完成日期1.0蒲江工业以太网交换机简介2010月12月第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页一工业交换机概述1.1工业交换机简介第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页工业以太网交换机(IndustrialEthernetSwitches)是可以满足工业现场需要，技术上与商业以太网交换机兼容，而实时通讯、可靠性、稳定性、安全性、环境适应性等各方面要求高于商业以太网交换机的一种以太网设备。工业以太网交换机分为网管型(Managed)与非网管型(Unmanaged)两类细分产品。网管型工业以太网交换机具有单位价值高的特点，尽管其销售数量远不及非网管型工业以太网交换机，但目前网管型工业以太网交换机是市场的主流。工业以太网交换机主要是应用于复杂的工业环境中的实时以太网数据传输。以太网在设计时，由于其采用载波侦听多路复用冲突检测（CSMA/CD机制），在复杂的工业环境中应用，其可靠性大大降低，从而导致以太网不能使用。工业以太网交换机采用存储转换交换方式，同时提高以太网通信速度，并且内置智能报警设计监控网络运行状况，使得在恶劣危险的工业环境中保证以太网可靠稳定的运行。1.2工业交换机与传统交换机性能对比商用交换机工业交换机安装和连接•专用网络机柜内连接标准的台式机\工作站\打印机等•现场安装（控制柜内或直接安装于自动化设备上，环境恶劣，某些场合甚至要求满足IP67防护等级）•连接离散的控制设备和I/O使用寿命•几年或十几年（没有相应标准可遵循）•风扇散热•备件更换：3年•电源(220VAC)•MTBF20年以上（基于MIL-HDBK217F），有些甚至长达100年以上•无风扇散热•备件更换：10年•冗余的电源(24/48VDC，110/220VAC等)工作环境•良好（机房恒温，恒湿）•无振动、冲击•无重机械负载、无化学物质腐蚀•较低的抗电磁干扰能力•普通或宽温(-40°-+70/+85°)•有具体的抗振动、抗冲击要求•牢固的重机械负载设计、防某些化学物质腐蚀•较强的抗电磁干扰能力工业认证•一般的标准•工业EMC标准第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页冗余要求•一般没有冗余或仅仅有核心冗余•多种冗余方式的结合拓朴结构•星型•总线型•树型•星型•双星型•环形•双环型冗余技术•STP（生成树）•RSTP（快速生成树）•LinkAggregation（链路聚合）•VRRP（虚拟路由冗余协议）•STP、RSTP•HIPER-Ring•RedundantNetwork/RingCoupling(网络耦合)•LinkAggregation（链路聚合）•VRRP（虚拟路由冗余协议）时钟传输简单时钟传输(NTP\SNTP)精密时钟传输(PTP)网管功能SNMP协议SNMP协议\OPC管理协议1.3工业交换机应用行业中国工业以太网交换机正处于产品生命周期的成长期，被广泛应用于电力、交通、冶金、煤炭、石化、水处理等行业。工业以太网技术的发展，下游交通、电力等用户的大量需求，中低端市场产品供给的不断丰富，以及网管型交换机更为广泛的应用是推动市场发展的直接原因。第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页1.4工业交换机应用场合1.4.1应用解决方案-电力数字化智能变电站第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页电力配网自动化方案介绍第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页数字化变电站自动化系统集保护、控制、监控、测量和其他自动化功能于一体的35kV-500kV变电站综合自动化系统，变电站综合自动化系统分为三个体系结构：间隔层、通信层、变电站层。其中通信层采用标准通信规约，可以方便地实现不同厂家设备的互联，采用双网工业以太网通信方式来保证通信的高可靠性。变电站综合自动...
