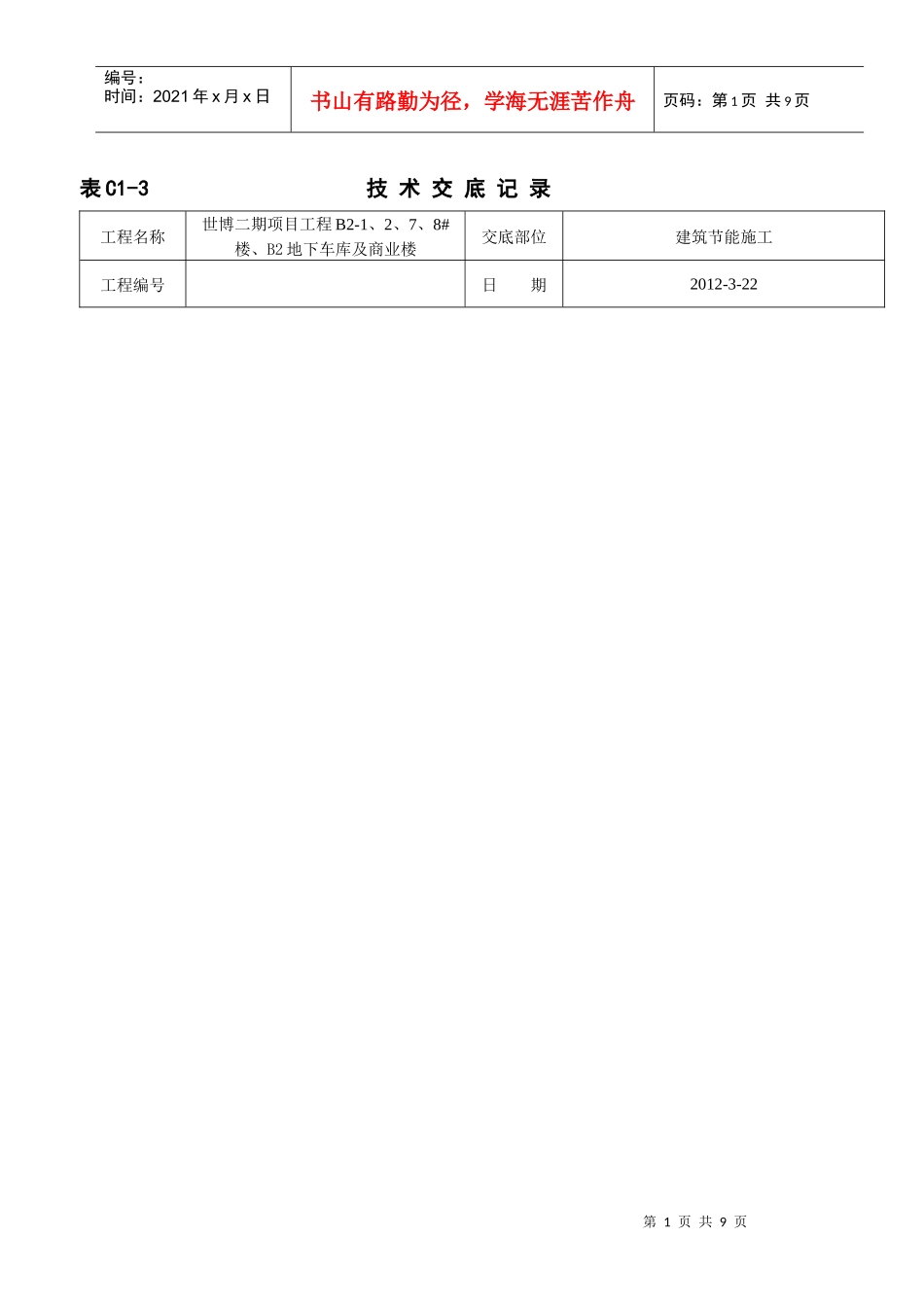

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页表C1-3技术交底记录工程名称世博二期项目工程B2-1、2、7、8#楼、B2地下车库及商业楼交底部位建筑节能施工工程编号日期2012-3-22第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页技术交底内容：一、说明本工程交底的建筑节能内容含有墙体节能、屋面节能、地面节能。各节能做法程参见《材料做法表》。未尽事宜参照现行规范、工程设计、变更洽商及甲方通知。二、施工准备及工艺1、所用的保温材料的品种、规格应按设计要求和相关标准规定选择，材料进场时通过目视、尺量、称重和核对其使用说明书、出厂合格证以及型式检验报告等方法进行检查，确保其品种、规格及相关性能参数符合设计要求。对进场的材料由监理人员现场见证随机抽样送检，复检内容包括导热系数、密度、抗压强度或压缩强度、燃烧性能，必须符合设计节能要求、产品标准要求以及相关施工技术标准要求。2、施工机具电动搅拌机、搅拌头、切割器、对讲机、阴角和阳角抹子、靠尺（2m）、打磨搓抹子、卷尺、壁纸刀和刀片。3、工艺流程基层处理→弹线→粘贴挤塑板（挤塑板、FTC变相自保温材料）→特殊部位处理→铺设网格布→罩面胶浆找平→验收4、施工要求4.1外墙保温施工4.1.1、基层处理：基层必须干净清洁，不得有油污、浮尘、脱模剂、防水剂、乳胶漆以及其它有碍粘结的材料，并应事先剔除墙面、板面的凸出物。基层表面不得有松动和风化部分。如基层干燥时间过长，应用水湿润后，方可进行保温施工。4.1.2、弹线：粘贴挤塑板之前必须弹线确定位置，并进行预排留出FTC变相自保温材料（三层以上至屋面楼板处300mm宽和顶层女儿墙与屋面交界处500mm宽）位置。4.1.3、粘结胶浆配制：将粘结剂和普通42.5硅酸盐水泥按照重量进行配比（比例按照使用说明），然后在容器中用500～600转/分低速搅拌器充分搅拌均匀。待胶浆静置5分钟后，在搅拌一次，视其和易性，如胶浆过稠，可加入不超过5%的水进行搅拌，使其具有适宜的粘稠度。如搅拌好的胶浆放置时间超过30分钟以上时，使用前应进行二次搅拌（在搅拌时加入水泥时，应一小部分一小部分的加入）。4.1.4、在挤塑板施工前，将起始位置、收口、门口、窗口、空调洞口及与不同材料接缝处全部做翻包网格布预留施工，翻包网格布施工完毕后，应保持其清洁，避免污染。4.1.5、挤塑板外形应基本平整，无膨胀和收缩变形、溶结良好，且无明显掉粒。容重为30kg/m3，燃烧性能为B1级，厚度应满足设计要求（主楼东西山墙为55mmm挤塑板、南北墙为50mm厚挤塑板、商业部分为40mm厚挤塑板、FTC变相自保温材料厚度同保温厚度）。4.1.6、将200宽的翻包网格布粘贴在门窗洞口外侧、空调板上下、伸缩缝的两侧、女儿墙等挤塑板的终止部位，粘接宽度≥100mm。先在该部位刮粘结砂浆≥100mm宽，然后将翻包网格布靠一侧压入胶浆中，余下的宽度待挤塑板粘贴完毕并打磨平后粘贴翻包。4.1.7、在粘贴挤塑板之前，在需粘贴挤塑板的最底层水平线位置安装钢托架，安装中心距为900毫米，从阳角部位开始按要求间距逐个安装，竖向每隔6米安装一道，挤塑板随托架安装逐层粘贴。技术负责人：交底人：接交人：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页表C1-3技术交底记录工程名称世博二期项目工程B2-1、2、7、8#楼、B2地下车库及商业楼交底部位建筑节能工程编号日期2012-3-7第4页共9页第3页共9页50120060050胶粘剂编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页技术交底内容：具体安装方法为：根据已施放完成的水平线，按水平间距要求，用电锤在主体结构墙上打孔，用膨胀螺栓固定已制作好的钢托架于墙体上。4.1.8、粘结挤塑板时，在板材四边抹胶，厚度为10mm，宽度为50mm，并在板材上均匀打8个粘结点，粘结点直径为100mm，每平米粘结面积不应低于50%，高层每平米粘结面积不应低于80%。见下图4.1.9、完成上述工作后，可将挤塑板粘结在建筑物上。粘结时，可小范围滑动，使挤塑板与墙面有效粘结。静置24小时后，方可进行下一...
