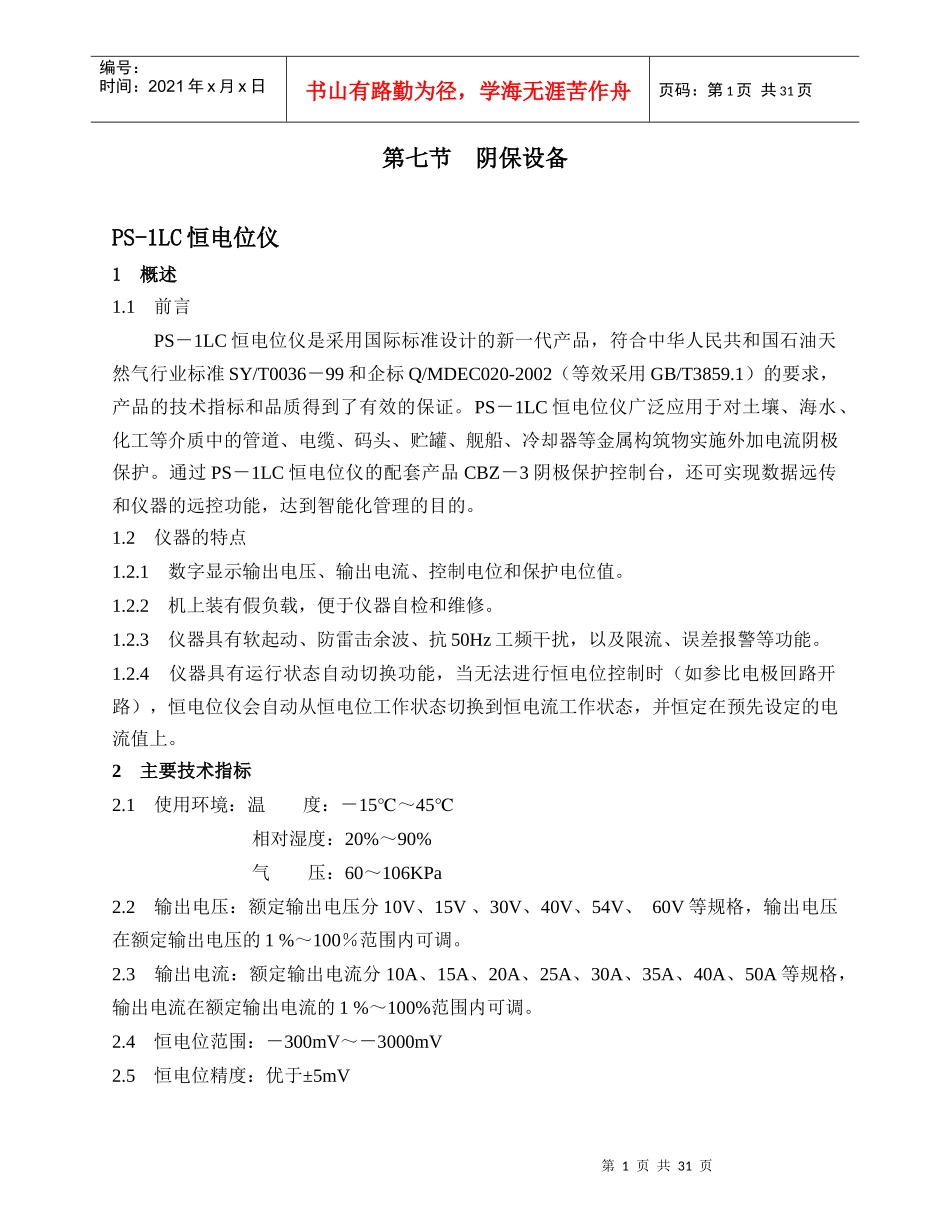

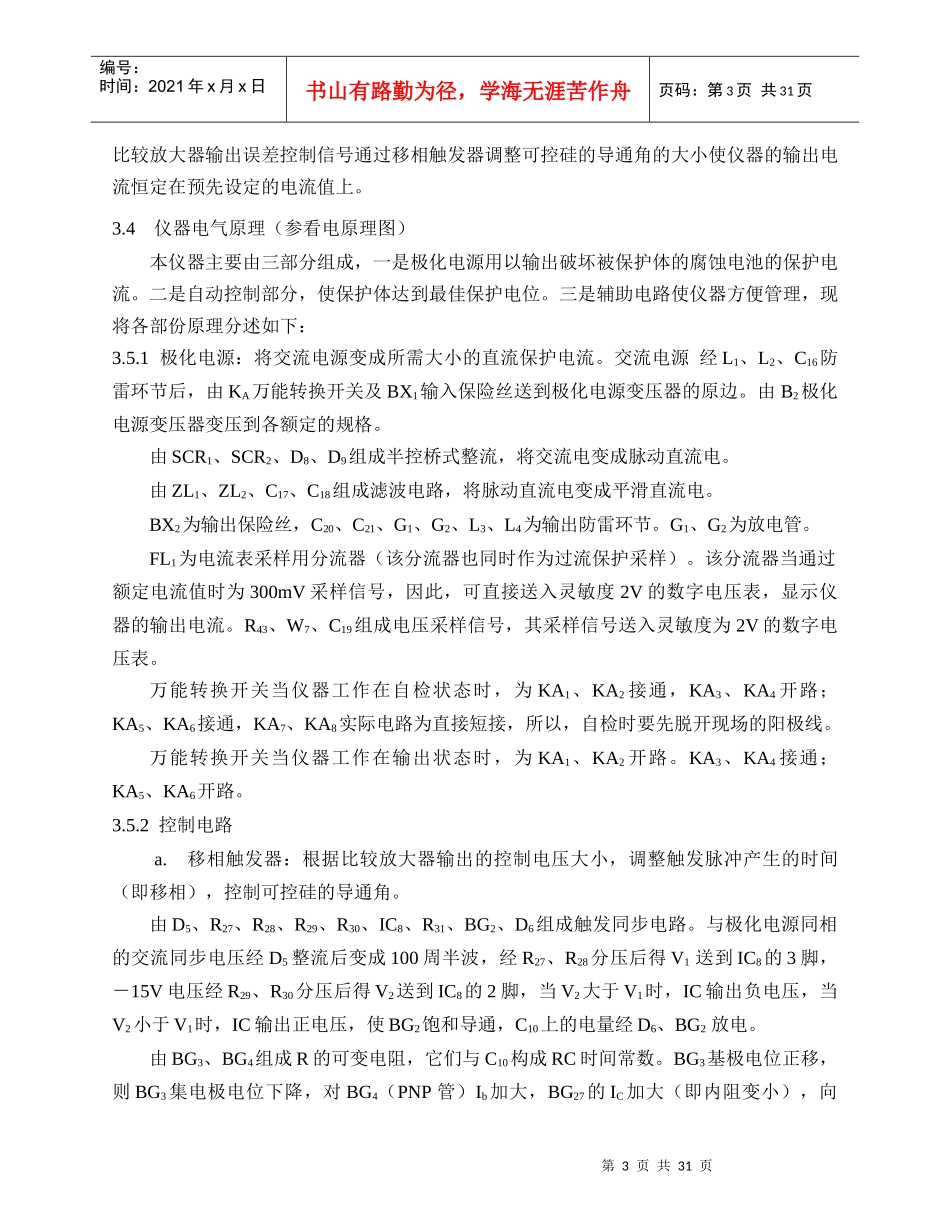

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第七节阴保设备PS-1LC恒电位仪1概述1.1前言PS－1LC恒电位仪是采用国际标准设计的新一代产品，符合中华人民共和国石油天然气行业标准SY/T0036－99和企标Q/MDEC020-2002（等效采用GB/T3859.1）的要求，产品的技术指标和品质得到了有效的保证。PS－1LC恒电位仪广泛应用于对土壤、海水、化工等介质中的管道、电缆、码头、贮罐、舰船、冷却器等金属构筑物实施外加电流阴极保护。通过PS－1LC恒电位仪的配套产品CBZ－3阴极保护控制台，还可实现数据远传和仪器的远控功能，达到智能化管理的目的。1.2仪器的特点1.2.1数字显示输出电压、输出电流、控制电位和保护电位值。1.2.2机上装有假负载，便于仪器自检和维修。1.2.3仪器具有软起动、防雷击余波、抗50Hz工频干扰，以及限流、误差报警等功能。1.2.4仪器具有运行状态自动切换功能，当无法进行恒电位控制时（如参比电极回路开路），恒电位仪会自动从恒电位工作状态切换到恒电流工作状态，并恒定在预先设定的电流值上。2主要技术指标2.1使用环境：温度：－15℃～45℃相对湿度：20%～90%气压：60～106KPa2.2输出电压：额定输出电压分10V、15V、30V、40V、54V、60V等规格，输出电压在额定输出电压的1%～100％范围内可调。2.3输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1%～100%范围内可调。2.4恒电位范围：－300mV～－3000mV2.5恒电位精度：优于±5mV第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页2.6恒电流精度：优于±2%2.7流经参比电流：≤3μA2.8误差报警：±30mV～±100mV之间2.9抗50Hz干扰：≤AC30V2.10纹波系数：≤5%2.11电源：单相AC220±10%50Hz±5%3基本工作原理3.1原理方框图：3.2恒电位仪基本工作原理当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。3.3运行状态的转换当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时，经一定时间延迟后，仪器确认采集到的信号实属恒电位失控的误差信号，就将自动转换为恒电流工作状态。恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器，第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。3.4仪器电气原理（参看电原理图）本仪器主要由三部分组成，一是极化电源用以输出破坏被保护体的腐蚀电池的保护电流。二是自动控制部分，使保护体达到最佳保护电位。三是辅助电路使仪器方便管理，现将各部份原理分述如下：3.5.1极化电源：将交流电源变成所需大小的直流保护电流。交流电源经L1、L2、C16防雷环节后，由KA万能转换开关及BX1输入保险丝送到极化电源变压器的原边。由B2极化电源变压器变压到各额定的规格。由SCR1、SCR2、D8、D9组成半控桥式整流，将交流电变成脉动直流电。由ZL1、ZL2、C17、C18组成滤波电路，将脉动直流电变成平滑直流电。BX2为输出保险丝，C20、C21、G1、G2、L3、L4为输出防雷环节。G1、G2为放电管。FL1为电流表采样用分流器（该分流器也同时作为过流保护采样）。该分流器当通过额定电流值时为300mV采样信号，因此，可直接送入灵敏度2V的数字电压表，显示仪器的输出电流。R43、W7、C19组成电压采样信号，其采样信号送入灵敏度为2V的数字电压表。万能转换开关当仪器工作在自检状态时，为KA1、KA2接通，KA3、KA4开路；KA5、KA6接通，KA7、KA8实际电路为直接短接，所以，自检时要先脱开现场的阳极线。万能转换开关当仪器工作在输出状...
