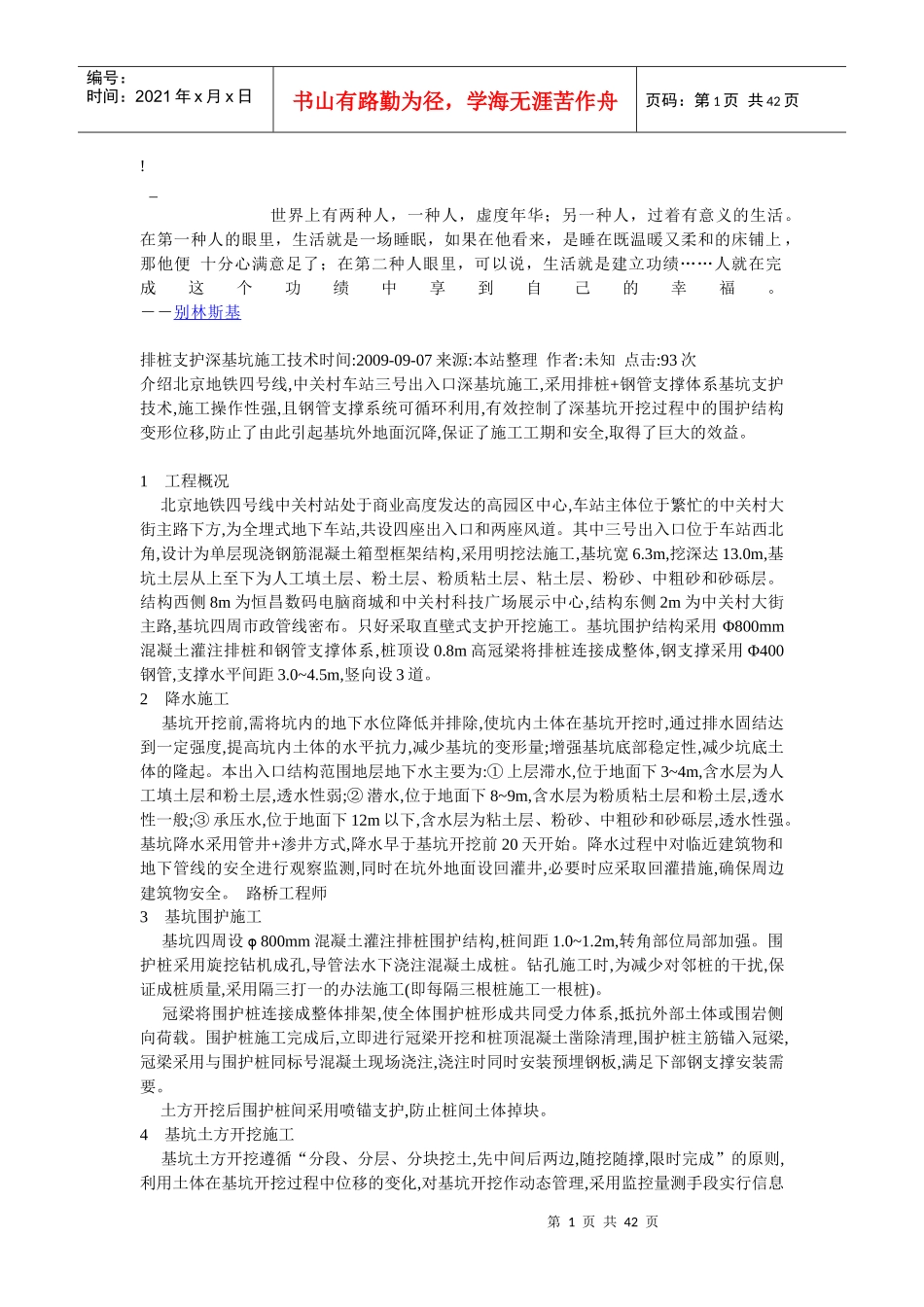

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页!_世界上有两种人，一种人，虚度年华；另一种人，过着有意义的生活。在第一种人的眼里，生活就是一场睡眠，如果在他看来，是睡在既温暖又柔和的床铺上，那他便十分心满意足了；在第二种人眼里，可以说，生活就是建立功绩……人就在完成这个功绩中享到自己的幸福。－－别林斯基排桩支护深基坑施工技术时间:2009-09-07来源:本站整理作者:未知点击:93次介绍北京地铁四号线,中关村车站三号出入口深基坑施工,采用排桩+钢管支撑体系基坑支护技术,施工操作性强,且钢管支撑系统可循环利用,有效控制了深基坑开挖过程中的围护结构变形位移,防止了由此引起基坑外地面沉降,保证了施工工期和安全,取得了巨大的效益。1工程概况北京地铁四号线中关村站处于商业高度发达的高园区中心,车站主体位于繁忙的中关村大街主路下方,为全埋式地下车站,共设四座出入口和两座风道。其中三号出入口位于车站西北角,设计为单层现浇钢筋混凝土箱型框架结构,采用明挖法施工,基坑宽6.3m,挖深达13.0m,基坑土层从上至下为人工填土层、粉土层、粉质粘土层、粘土层、粉砂、中粗砂和砂砾层。结构西侧8m为恒昌数码电脑商城和中关村科技广场展示中心,结构东侧2m为中关村大街主路,基坑四周市政管线密布。只好采取直壁式支护开挖施工。基坑围护结构采用Φ800mm混凝土灌注排桩和钢管支撑体系,桩顶设0.8m高冠梁将排桩连接成整体,钢支撑采用Φ400钢管,支撑水平间距3.0~4.5m,竖向设3道。2降水施工基坑开挖前,需将坑内的地下水位降低并排除,使坑内土体在基坑开挖时,通过排水固结达到一定强度,提高坑内土体的水平抗力,减少基坑的变形量;增强基坑底部稳定性,减少坑底土体的隆起。本出入口结构范围地层地下水主要为:①上层滞水,位于地面下3~4m,含水层为人工填土层和粉土层,透水性弱;②潜水,位于地面下8~9m,含水层为粉质粘土层和粉土层,透水性一般;③承压水,位于地面下12m以下,含水层为粘土层、粉砂、中粗砂和砂砾层,透水性强。基坑降水采用管井+渗井方式,降水早于基坑开挖前20天开始。降水过程中对临近建筑物和地下管线的安全进行观察监测,同时在坑外地面设回灌井,必要时应采取回灌措施,确保周边建筑物安全。路桥工程师3基坑围护施工基坑四周设800mm混凝土灌注排桩围护结构,桩间距1.0~1.2m,转角部位局部加强。围护桩采用旋挖钻机成孔,导管法水下浇注混凝土成桩。钻孔施工时,为减少对邻桩的干扰,保证成桩质量,采用隔三打一的办法施工(即每隔三根桩施工一根桩)。冠梁将围护桩连接成整体排架,使全体围护桩形成共同受力体系,抵抗外部土体或围岩侧向荷载。围护桩施工完成后,立即进行冠梁开挖和桩顶混凝土凿除清理,围护桩主筋锚入冠梁,冠梁采用与围护桩同标号混凝土现场浇注,浇注时同时安装预埋钢板,满足下部钢支撑安装需要。土方开挖后围护桩间采用喷锚支护,防止桩间土体掉块。4基坑土方开挖施工基坑土方开挖遵循“分段、分层、分块挖土,先中间后两边,随挖随撑,限时完成”的原则,利用土体在基坑开挖过程中位移的变化,对基坑开挖作动态管理,采用监控量测手段实行信息第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页化施工,确保基坑变形量在设计允许之内。水平开挖采用从一端先向另一端分段顺序开挖,竖向开挖采用由上到下顺序分层开挖。开挖时支撑和挖土紧密配合,随挖随撑。基坑沿纵向分段分层开挖,每层每段开挖长度不宜超过支撑的间距,第一层一般为7~8m,在第二层及以下土层一般为4m左右,每层开挖面标高以该层支撑的底面或设计基坑底标高为准,开挖完成及时安装钢支撑施加预应力。LqGcs.C0m为防止边坡失稳,施工前先清除基坑边堆土等荷载,同时在基坑四周做好防排水和管线保护措施。基坑开挖主要采用挖掘机进行,每一开挖区域分别配备长臂挖掘机和小型挖掘机。长臂挖掘机置于地面垂直开挖和装运土方,小型挖掘机主要用于底部、边角清理开挖和收集土方。基坑开挖分层进行,从上到下、按层次序进行开挖,严禁掏底开挖。土方开挖分三层进行,每层均挖至钢支撑以下0.5m位置,坡度和台阶满足挖掘机作业要求同时尽量...
