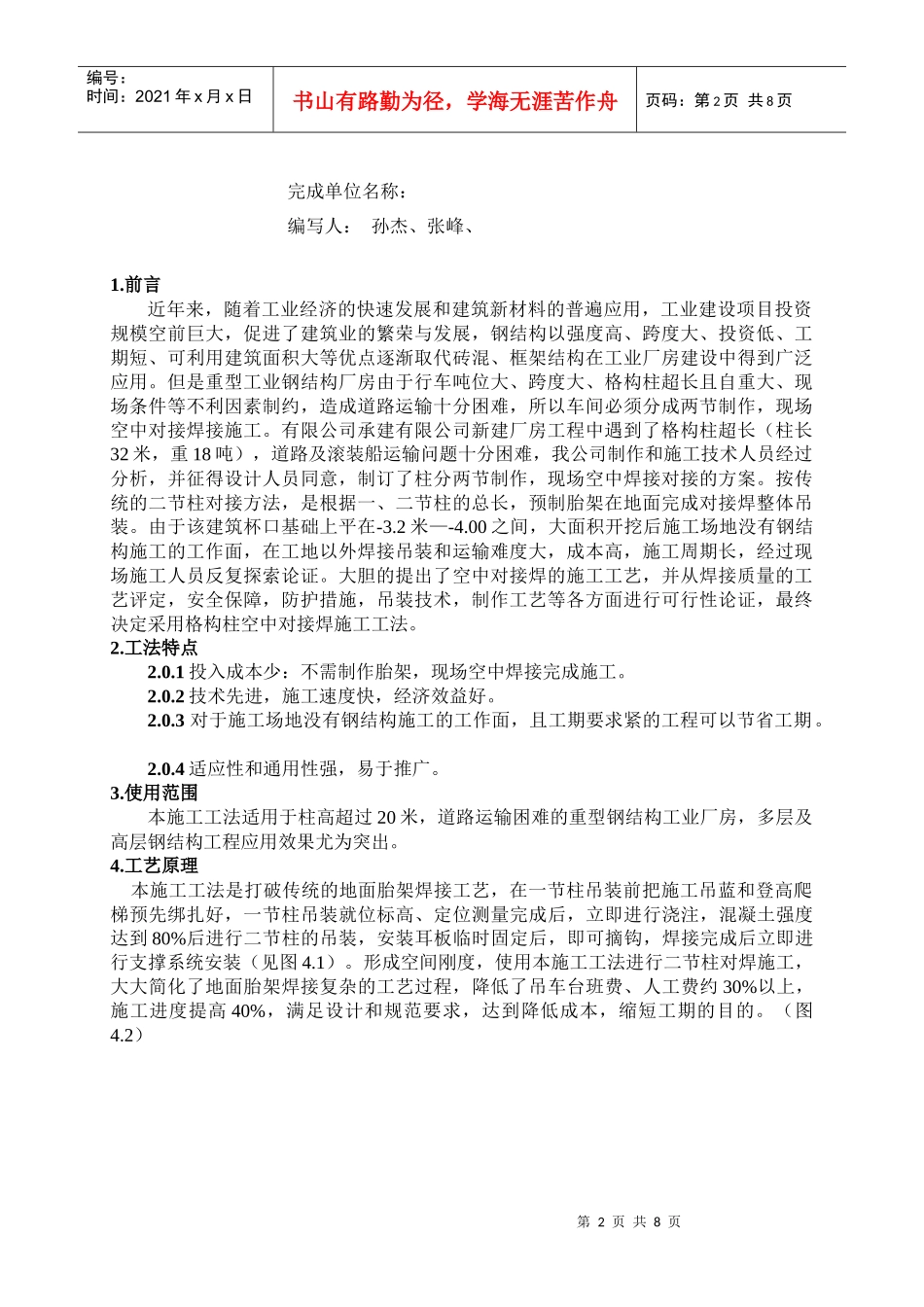

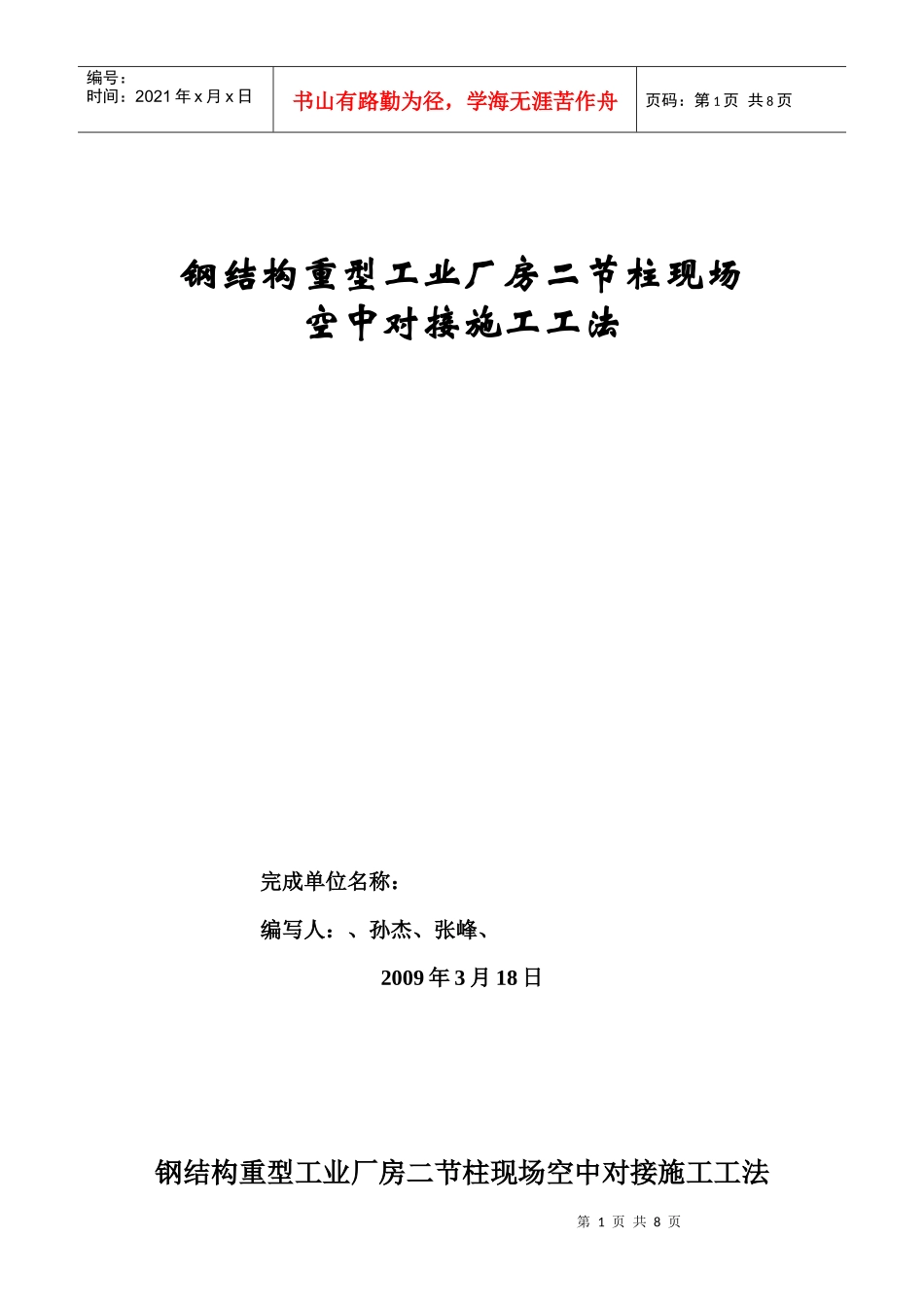

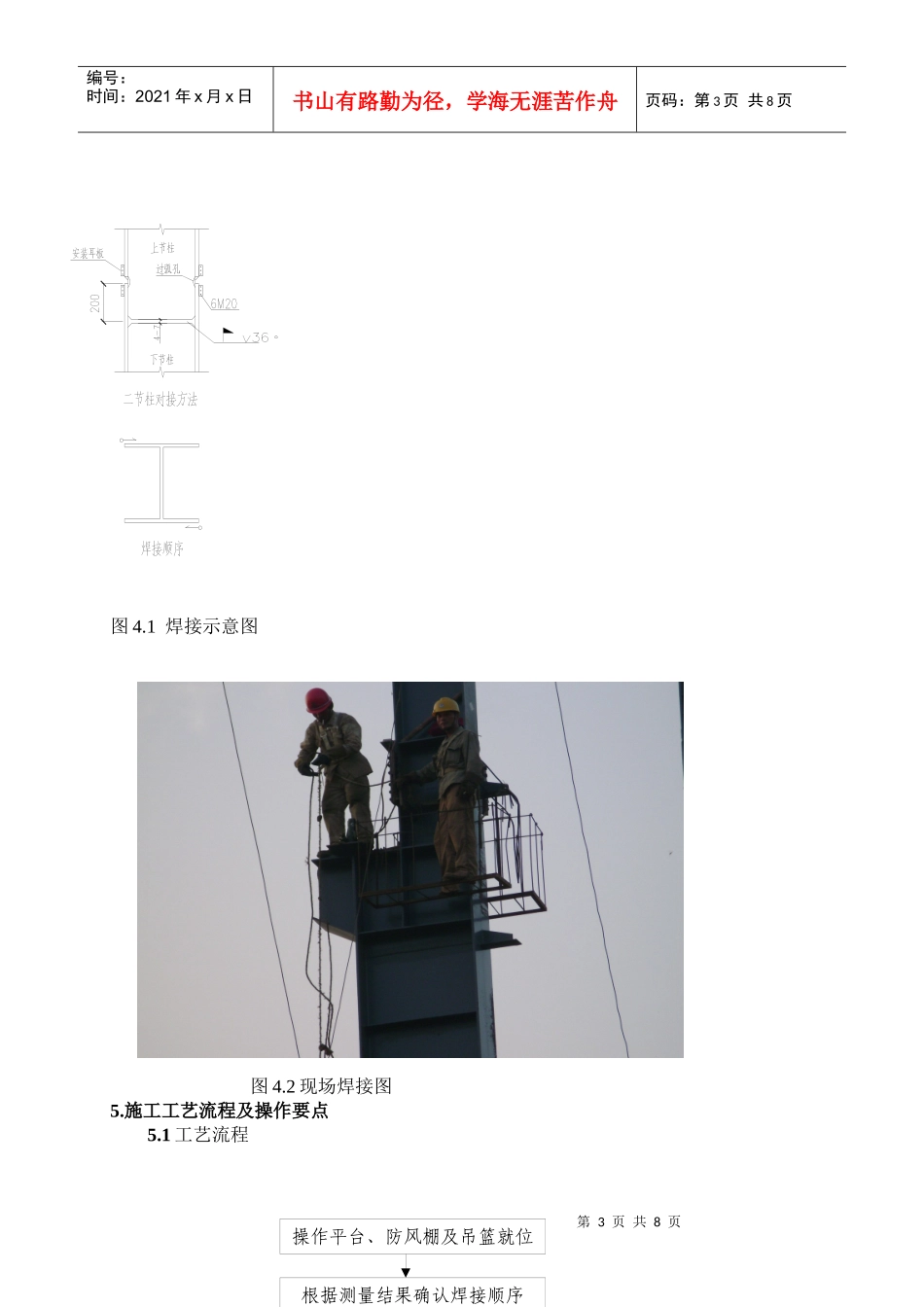

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页钢结构重型工业厂房二节柱现场空中对接施工工法完成单位名称:编写人:、孙杰、张峰、2009年3月18日钢结构重型工业厂房二节柱现场空中对接施工工法第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页完成单位名称:编写人:孙杰、张峰、1.前言近年来,随着工业经济的快速发展和建筑新材料的普遍应用,工业建设项目投资规模空前巨大,促进了建筑业的繁荣与发展,钢结构以强度高、跨度大、投资低、工期短、可利用建筑面积大等优点逐渐取代砖混、框架结构在工业厂房建设中得到广泛应用。但是重型工业钢结构厂房由于行车吨位大、跨度大、格构柱超长且自重大、现场条件等不利因素制约,造成道路运输十分困难,所以车间必须分成两节制作,现场空中对接焊接施工。有限公司承建有限公司新建厂房工程中遇到了格构柱超长(柱长32米,重18吨),道路及滚装船运输问题十分困难,我公司制作和施工技术人员经过分析,并征得设计人员同意,制订了柱分两节制作,现场空中焊接对接的方案。按传统的二节柱对接方法,是根据一、二节柱的总长,预制胎架在地面完成对接焊整体吊装。由于该建筑杯口基础上平在-3.2米—-4.00之间,大面积开挖后施工场地没有钢结构施工的工作面,在工地以外焊接吊装和运输难度大,成本高,施工周期长,经过现场施工人员反复探索论证。大胆的提出了空中对接焊的施工工艺,并从焊接质量的工艺评定,安全保障,防护措施,吊装技术,制作工艺等各方面进行可行性论证,最终决定采用格构柱空中对接焊施工工法。2.工法特点2.0.1投入成本少:不需制作胎架,现场空中焊接完成施工。2.0.2技术先进,施工速度快,经济效益好。2.0.3对于施工场地没有钢结构施工的工作面,且工期要求紧的工程可以节省工期。2.0.4适应性和通用性强,易于推广。3.使用范围本施工工法适用于柱高超过20米,道路运输困难的重型钢结构工业厂房,多层及高层钢结构工程应用效果尤为突出。4.工艺原理本施工工法是打破传统的地面胎架焊接工艺,在一节柱吊装前把施工吊蓝和登高爬梯预先绑扎好,一节柱吊装就位标高、定位测量完成后,立即进行浇注,混凝土强度达到80%后进行二节柱的吊装,安装耳板临时固定后,即可摘钩,焊接完成后立即进行支撑系统安装(见图4.1)。形成空间刚度,使用本施工工法进行二节柱对焊施工,大大简化了地面胎架焊接复杂的工艺过程,降低了吊车台班费、人工费约30%以上,施工进度提高40%,满足设计和规范要求,达到降低成本,缩短工期的目的。(图4.2)第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页图4.1焊接示意图图4.2现场焊接图5.施工工艺流程及操作要点5.1工艺流程操作平台、防风棚及吊篮就位根据测量结果确认焊接顺序第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页图5.1焊接工艺流程图5.2施工要点5.2.1基础交接检验,做好检验记录,根据控制定位轴线把纵横轴线引到杯口基焊接完成碳弧气刨砂轮打磨局部处理必要时后热焊缝外观检查填写焊缝质量检查表打磨超声波探伤检查焊接场地清理工艺记录报告不合格合格柱-柱接头高度、方位、间隙测定、错口检测气侯条件检查坡口形状、角度、钝边及切割表面精度检查、根部垫板检查、中心轴线偏差检测焊机工作状态良好、接地安全检查焊接材料检查(焊条烘干温度、时间、保温)确定安全施焊条件工艺、电流、电压检测焊道清渣、外观检查第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页础上,定位轴线必须重合封闭。再根据定位线的尺寸误差不得超过探测线,定位轴线必须重合或平行,定位轴线应有业主、监理、土建、安装联合检查验收,根据吊装顺序,安装一节柱,标高及偏移找正后,土建方立即进行二次浇注,砼强度超过80%后,进行二节柱吊装。5.2.2垂直起吊钢柱至安装位置与下节柱对正就位用安装耳板连接,M20螺栓临时固定,先调标高,在对正上下接头错位、扭转,再校正柱子垂...
