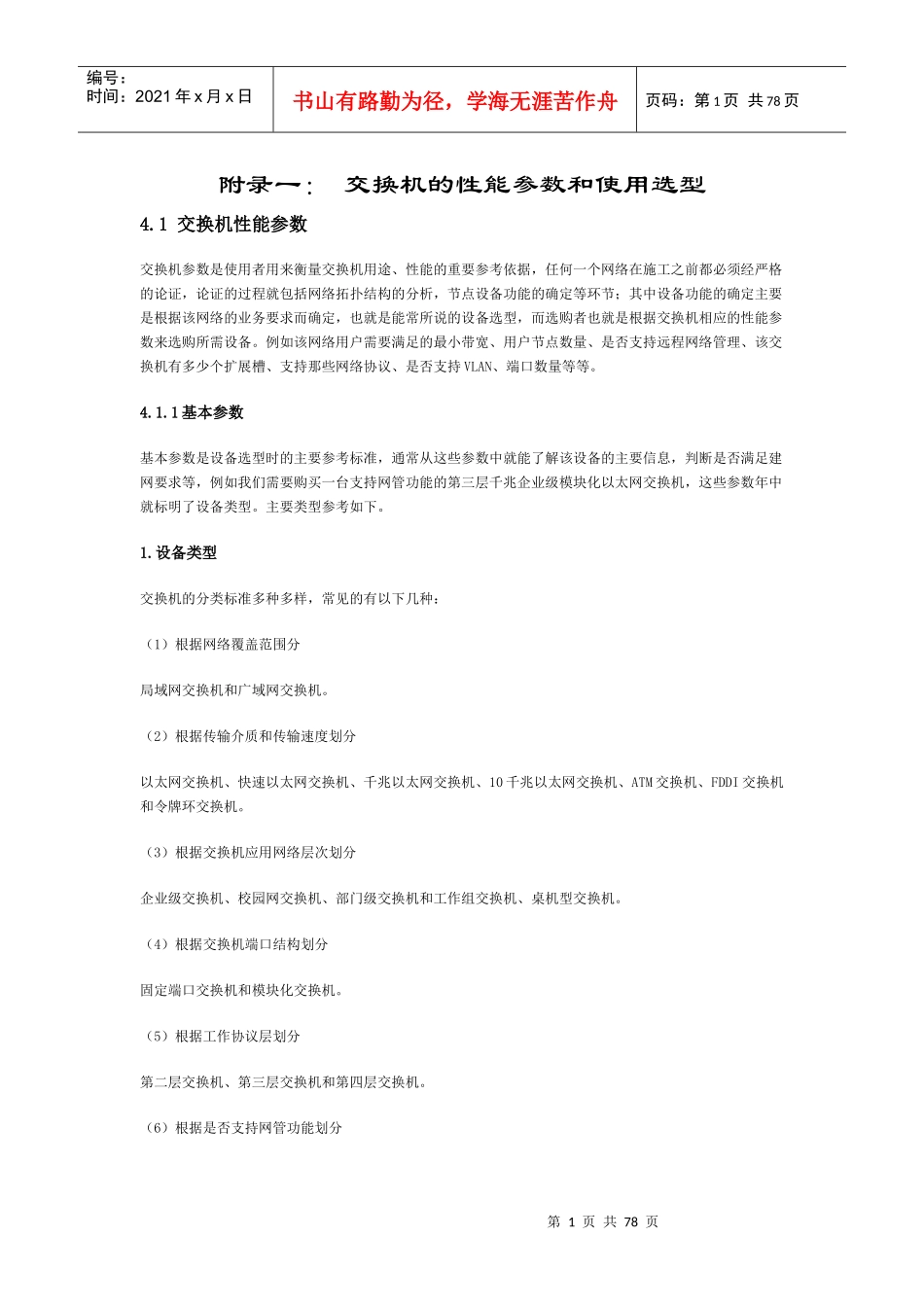

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页附录一：交换机的性能参数和使用选型4.1交换机性能参数交换机参数是使用者用来衡量交换机用途、性能的重要参考依据，任何一个网络在施工之前都必须经严格的论证，论证的过程就包括网络拓扑结构的分析，节点设备功能的确定等环节；其中设备功能的确定主要是根据该网络的业务要求而确定，也就是能常所说的设备选型，而选购者也就是根据交换机相应的性能参数来选购所需设备。例如该网络用户需要满足的最小带宽、用户节点数量、是否支持远程网络管理、该交换机有多少个扩展槽、支持那些网络协议、是否支持VLAN、端口数量等等。4.1.1基本参数基本参数是设备选型时的主要参考标准，通常从这些参数中就能了解该设备的主要信息，判断是否满足建网要求等，例如我们需要购买一台支持网管功能的第三层千兆企业级模块化以太网交换机，这些参数年中就标明了设备类型。主要类型参考如下。1.设备类型交换机的分类标准多种多样，常见的有以下几种：（1）根据网络覆盖范围分局域网交换机和广域网交换机。（2）根据传输介质和传输速度划分以太网交换机、快速以太网交换机、千兆以太网交换机、10千兆以太网交换机、ATM交换机、FDDI交换机和令牌环交换机。（3）根据交换机应用网络层次划分企业级交换机、校园网交换机、部门级交换机和工作组交换机、桌机型交换机。（4）根据交换机端口结构划分固定端口交换机和模块化交换机。（5）根据工作协议层划分第二层交换机、第三层交换机和第四层交换机。（6）根据是否支持网管功能划分第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页网管型交换机和非网管理型交换机。2.交换方式目前交换机在传送源和目的端口的数据包时通常采用直通式交换、存储转发式和碎片隔离方式三种数据包交换方式。目前的存储转发式是交换机的主流交换方式。（1）、直通交换方式（Cut-through）采用直通交换方式的以太网交换机可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。它在输入端口检测到一个数据包时，检查该包的包头，获取包的目的地址，启动内部的动态查找表转换成相应的输出端口，在输入与输出交叉处接通，把数据包直通到相应的端口，实现交换功能。由于它只检查数据包的包头（通常只检查14个字节），不需要存储，所以切入方式具有延迟小，交换速度快的优点。所谓延迟（Latency）是指数据包进入一个网络设备到离开该设备所花的时间。它的缺点主要有三个方面：一是因为数据包内容并没有被以太网交换机保存下来，所以无法检查所传送的数据包是否有误，不能提供错误检测能力；第二，由于没有缓存，不能将具有不同速率的输入／输出端口直接接通，而且容易丢包。如果要连到高速网络上，如提供快速以太网（100BASE－T）、FDDI或ATM连接，就不能简单地将输入／输出端口“接通”，因为输入／输出端口间有速度上的差异，必须提供缓存；第三，当以太网交换机的端口增加时，交换矩阵变得越来越复杂，实现起来就越困难。（2）、存储转发方式（Store-and-Forward）存储转发（StoreandForward）是计算机网络领域使用得最为广泛的技术之一，以太网交换机的控制器先将输入端口到来的数据包缓存起来，先检查数据包是否正确，并过滤掉冲突包错误。确定包正确后，取出目的地址，通过查找表找到想要发送的输出端口地址，然后将该包发送出去。正因如此，存储转发方式在数据处理时延时大，这是它的不足，但是它可以对进入交换机的数据包进行错误检测，并且能支持不同速度的输入／输出端口间的交换，可有效地改善网络性能。它的另一优点就是这种交换方式支持不同速度端口间的转换，保持高速端口和低速端口间协同工作。实现的办法是将10Mbps低速包存储起来，再通过100Mbps速率转发到端口上。（3）、碎片隔离式（FragmentFree）这是介于直通式和存储转发式之间的一种解决方案。它在转发前先检查数据包的长度是否够64个字节（512bit），如果小于64字节，说明是假包（或称残帧），则丢弃该包；如果大于64字节，则发送该第3页共78页第2页共78页编号：时间：202...
