滑框倒模工艺施工工法VIP免费

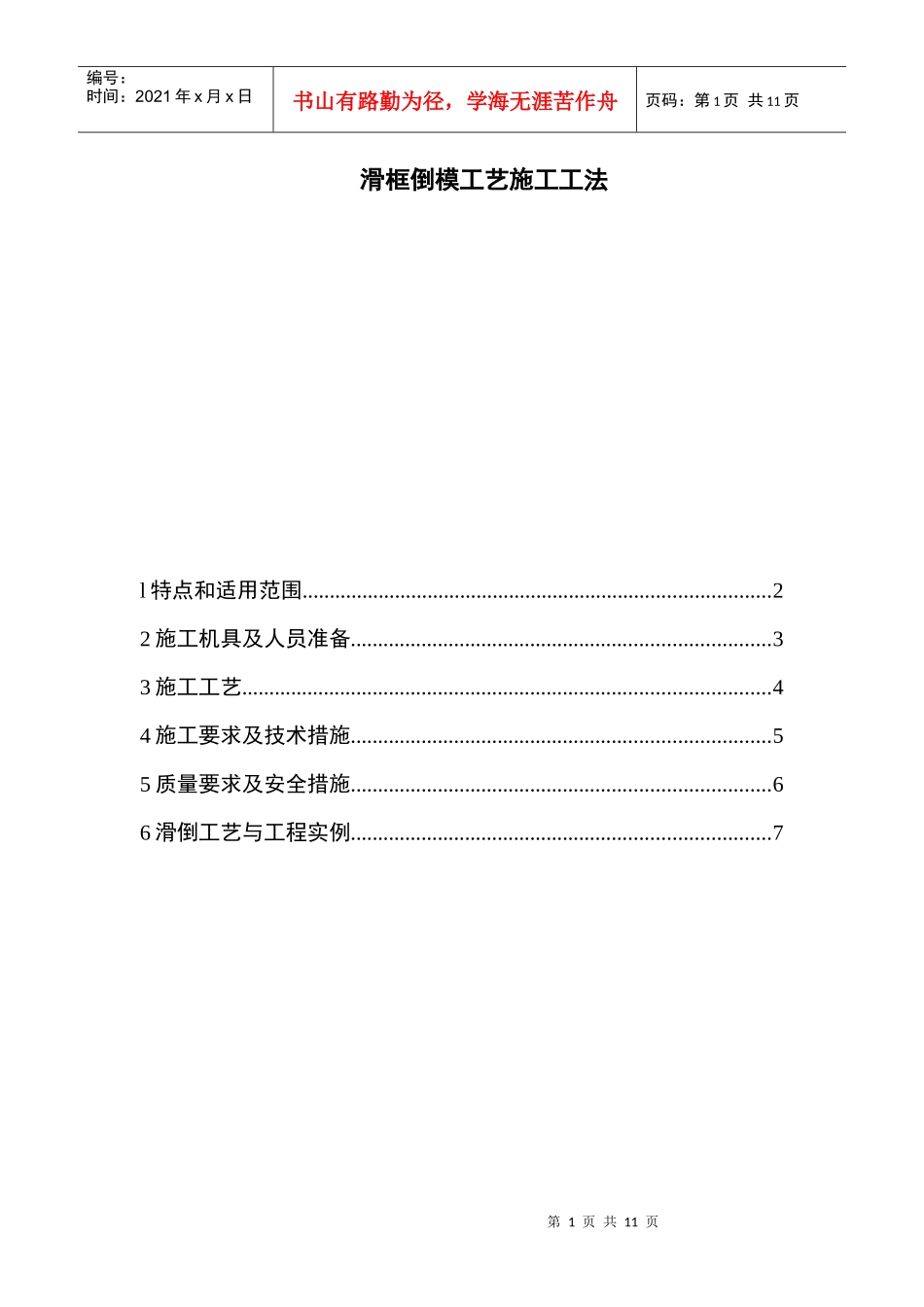

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页滑框倒模工艺施工工法l特点和适用范围......................................................................................22施工机具及人员准备.............................................................................33施工工艺.................................................................................................44施工要求及技术措施.............................................................................55质量要求及安全措施.............................................................................66滑倒工艺与工程实例.............................................................................7第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页混凝土墙体支模技术是高层建筑施工的关键环节，高层钢筋混凝土框架剪力墙结构的通常施工方法是大模板工艺和滑模工艺。近年来随着高层建筑施工技术的发展，应用新技术越来越多，而滑框倒模施工技术亦是近年来国内逐渐发展的一项新的高层建筑结构施工技术。由于该技术在工程质量、安全施工、工程成本和施工管理方面有很多优点，目前国内许多项目，如中央彩电中心、中央电视塔、天津国际大厦等均采用该工艺。l特点和适用范围滑框倒模工艺基本保留了滑模工艺的提升方式和施工装置，因此兼有滑模施工的优点，如施工连续快速，设备配套定型简单可靠，节省脚手架搭设，操作方便，改善施工条件等。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页这种工艺主要由钢骨架支承系统、模板和液压提升系统三部分组成，钢骨架支承包括滑道、围圈、支托、提升架、爬杆、操作平台、吊架等。提升系统包括液压千斤顶、电动油泵、液压控制装置和输油管等。滑框倒模以千斤顶为提升机具，在液压控制装置的控制下所有千斤顶沿着爬杆同步向上爬升，从而带动提升架、操作平台、滑道上升，而模板则留在原地，当上升一个施工高度时（40cm），再将上部模板插入滑道内（见图1、2、3）。滑倒工艺与滑模工艺最根本的不同点，在于改变了滑升时模板与混凝土之间的相对滑动，为滑道与模板之间的相对滑动，混凝土脱模方式也由滑动脱模变为拆倒脱模。这样容易保证混混凝土表面质量，且滑升阻力也明显降低。滑模施工时滑升阻力，是模板与混凝土之间摩擦和粘结作用共同产生的，其阻力值大小随混凝土强度增长显著上升，而且与模板光洁度关系极大，因此滑模施工常因滑升时间掌握不当及模板清理不好而造成粘模、拉裂事故。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页采用滑倒工艺施工时，滑升阻力是滑道与模板之间摩擦产生的，在滑道与模板材料确定的条件下，滑升阻力大小仅与混凝土对模板侧压力有关，而随着混凝土凝结硬化收缩，此侧压力呈下降趋势，因此滑升阻力也逐渐下降。滑倒工艺适用于每层建筑面积大于600m2的高层建筑物及多种结构形式，如剪力墙结构，特别是框筒结构及筒中筒结构。滑倒工艺还适用于各种复杂平面形状，不便分段滑升的具有较大楼层面积的高层建筑。2施工机具及人员准备2.1塔式起重机按建筑物的平面尺寸、建筑物高度、施工进度、构件重量选用。如果建筑物较宽，塔式起重机迥转半径不能覆盖时，可在建筑物的两侧分别设置。2.2人货两用施工电梯第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页根据工程每层的工作量、建筑物高度、装饰工程量大小而选用，一般选用1～2台施工电梯。2.3模板应根据建筑物的工程量（混凝土）大小和建筑物的高度而确定。如果建筑物低可选用15mm的多层胶合板做成不同尺寸的模板，如果建筑物高且需增加周转使用次数，可选用钢模板施工。2.4混凝土施工机具在混凝土施工中采取以泵送为主，以塔吊为辅的方法。采用HBT20型混凝土输送泵1台（生产功率为10～20m3／hr，水平输送...
