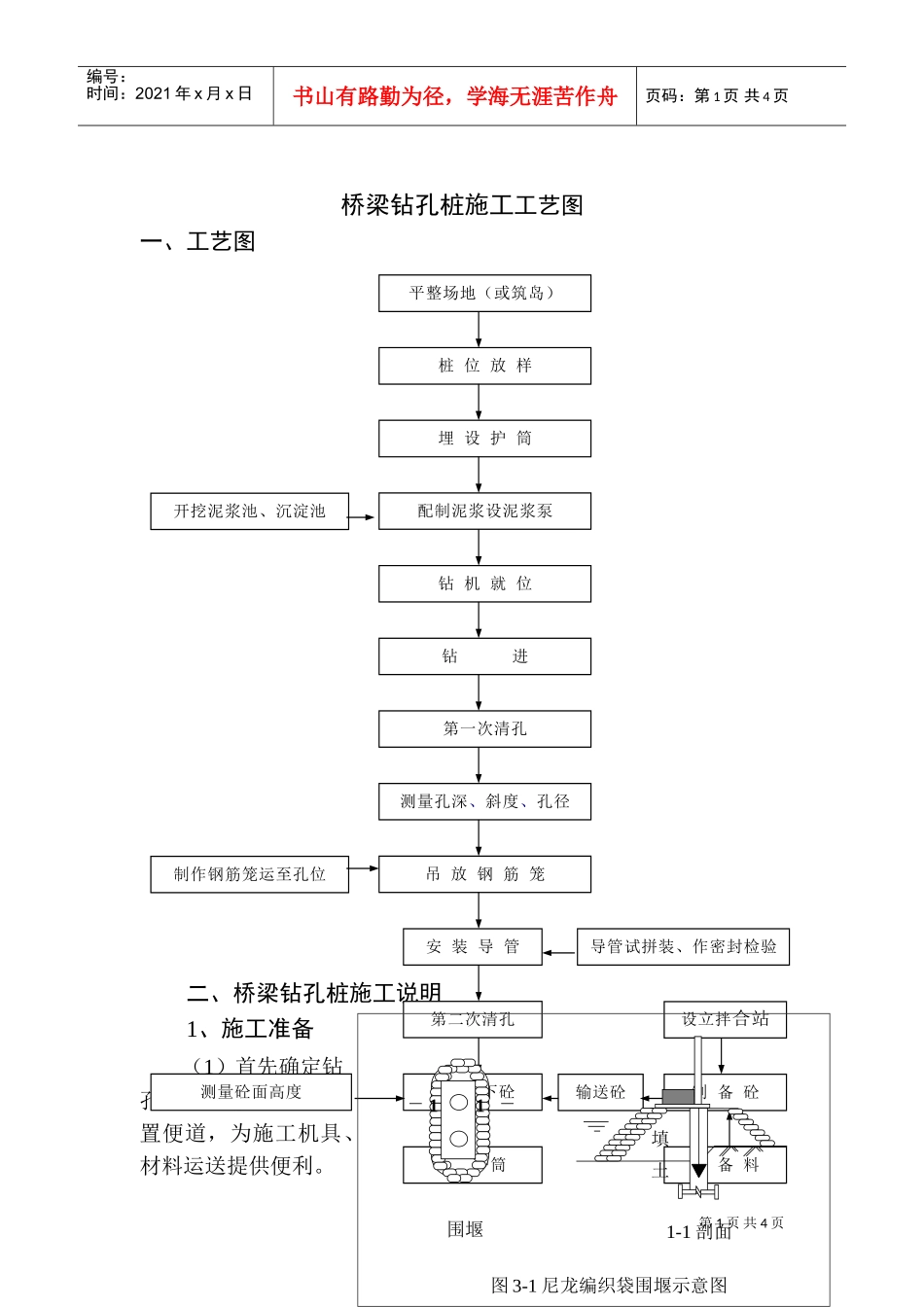

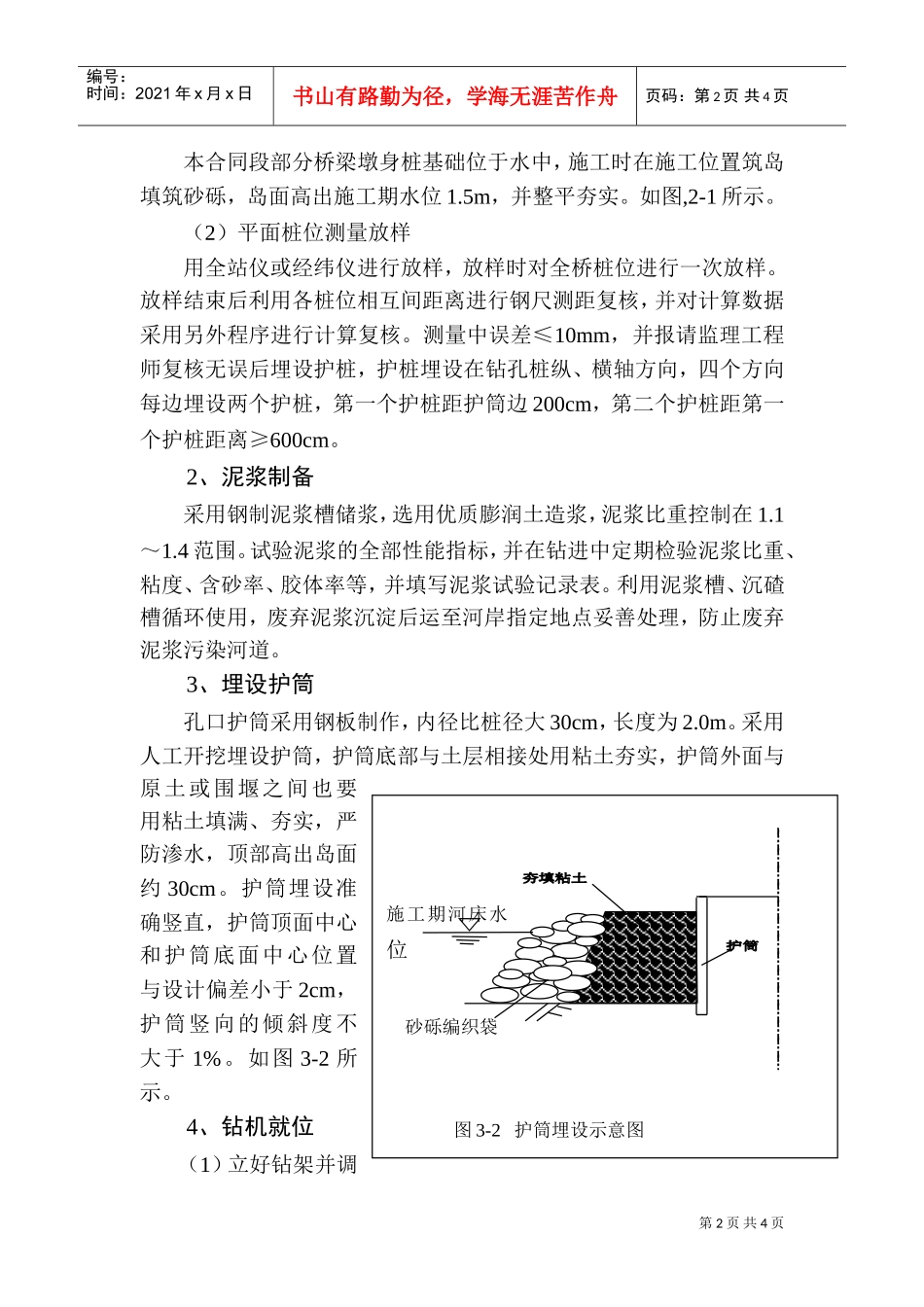

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页桥梁钻孔桩施工工艺图一、工艺图二、桥梁钻孔桩施工说明1、施工准备（1）首先确定钻孔桩位，修通旱地位置便道，为施工机具、材料运送提供便利。平整场地（或筑岛）桩位放样埋设护筒开挖泥浆池、沉淀池配制泥浆设泥浆泵钻机就位钻进第一次清孔测量孔深、斜度、孔径吊放钢筋笼安装导管制作钢筋笼运至孔位第二次清孔灌注水下砼拨除护筒导管试拼装、作密封检验测量砼面高度输送砼制备砼设立拌合站砼备料围堰填土111-1剖面图3-1尼龙编织袋围堰示意图第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页本合同段部分桥梁墩身桩基础位于水中，施工时在施工位置筑岛填筑砂砾，岛面高出施工期水位1.5m，并整平夯实。如图,2-1所示。（2）平面桩位测量放样用全站仪或经纬仪进行放样，放样时对全桥桩位进行一次放样。放样结束后利用各桩位相互间距离进行钢尺测距复核，并对计算数据采用另外程序进行计算复核。测量中误差≤10mm，并报请监理工程师复核无误后埋设护桩，护桩埋设在钻孔桩纵、横轴方向，四个方向每边埋设两个护桩，第一个护桩距护筒边200cm，第二个护桩距第一个护桩距离≥600cm。2、泥浆制备采用钢制泥浆槽储浆，选用优质膨润土造浆，泥浆比重控制在1.1～1.4范围。试验泥浆的全部性能指标，并在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等，并填写泥浆试验记录表。利用泥浆槽、沉碴槽循环使用，废弃泥浆沉淀后运至河岸指定地点妥善处理，防止废弃泥浆污染河道。3、埋设护筒孔口护筒采用钢板制作，内径比桩径大30cm，长度为2.0m。采用人工开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面与原土或围堰之间也要用粘土填满、夯实，严防渗水，顶部高出岛面约30cm。护筒埋设准确竖直，护筒顶面中心和护筒底面中心位置与设计偏差小于2cm，护筒竖向的倾斜度不大于1%。如图3-2所示。4、钻机就位（1）立好钻架并调图3-2护筒埋设示意图施工期河床水位砂砾编织袋第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页整和安设好起吊系统，将钻头吊起，徐徐放进护筒内。（2）启动卷扬机把转盘吊起，垫方木于转盘底座下面，将钻机整平并对准钻孔。（3）装上转盘，要求转盘中心同钻架上的起吊滑轮在同一铅垂线上，钻杆位置偏差不得大于2cm。（4）在钻进过程中要经常检查转盘，如有倾斜或位移，应及时纠正。（5）在方钻杆上端安装提引水龙头，在水龙头上端连接输浆胶管，将输浆胶管接到泥浆泵，把提引水龙头吊环挂到起吊系统的滑轮吊钩上。（6）取走转盘中心的方形套，启动卷扬机吊起方钻杆穿过转盘并牢固地联结到钻头，装好方形套夹住方钻杆，准备钻进。5、初钻（1）先启动泥浆泵和转盘，使之空转一段时间，待泥浆输进钻孔中一定数量后，方可开始钻进。（2）接长钻杆时，先卸去方形套，提升方钻杆达到钻头与钻杆相连处露出转盘为止。（3）接卸钻杆的动作要迅速、安全，争取在短时间内完成，以免停钻时间过长，增加孔底沉淀。6、钻孔开始钻进时，进尺应适当控制，在护筒刃角处，应低档慢速钻进，使刃角处有坚固的泥皮护壁。钻至刃角下1m后，可按土质以正常速度钻进。如护筒土质松软发现漏浆时，可提起钻锥，向孔中倒入粘土，再放入钻锥倒转，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进7、第一次清孔终孔检查后，应迅速清孔，清孔的目的是使孔底沉碴、泥浆相对密度、泥浆中含钻渣量和孔壁厚度等指标符合规范要求。8、钢筋笼制安钢筋笼在现场钢筋加工场加工制作，并按设计要求预埋声测管。用平车运至各桩位，用汽车吊起吊就位。第4页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页9、导管安装混凝土浇筑支架用型钢制作，用于支撑悬吊导管，吊挂钢筋笼，上部放置混凝土漏斗。导管安装后，其底部距孔底应有250～400mm的空间。10、第二次清孔在导管顶部安装一个弯头和皮笼，用泵将泥浆压入导管内，再从孔底沿着导管置换沉碴。11、灌注水下混凝土采用混凝土输送泵灌注水下混凝土，由泵送进料斗，连续灌...
