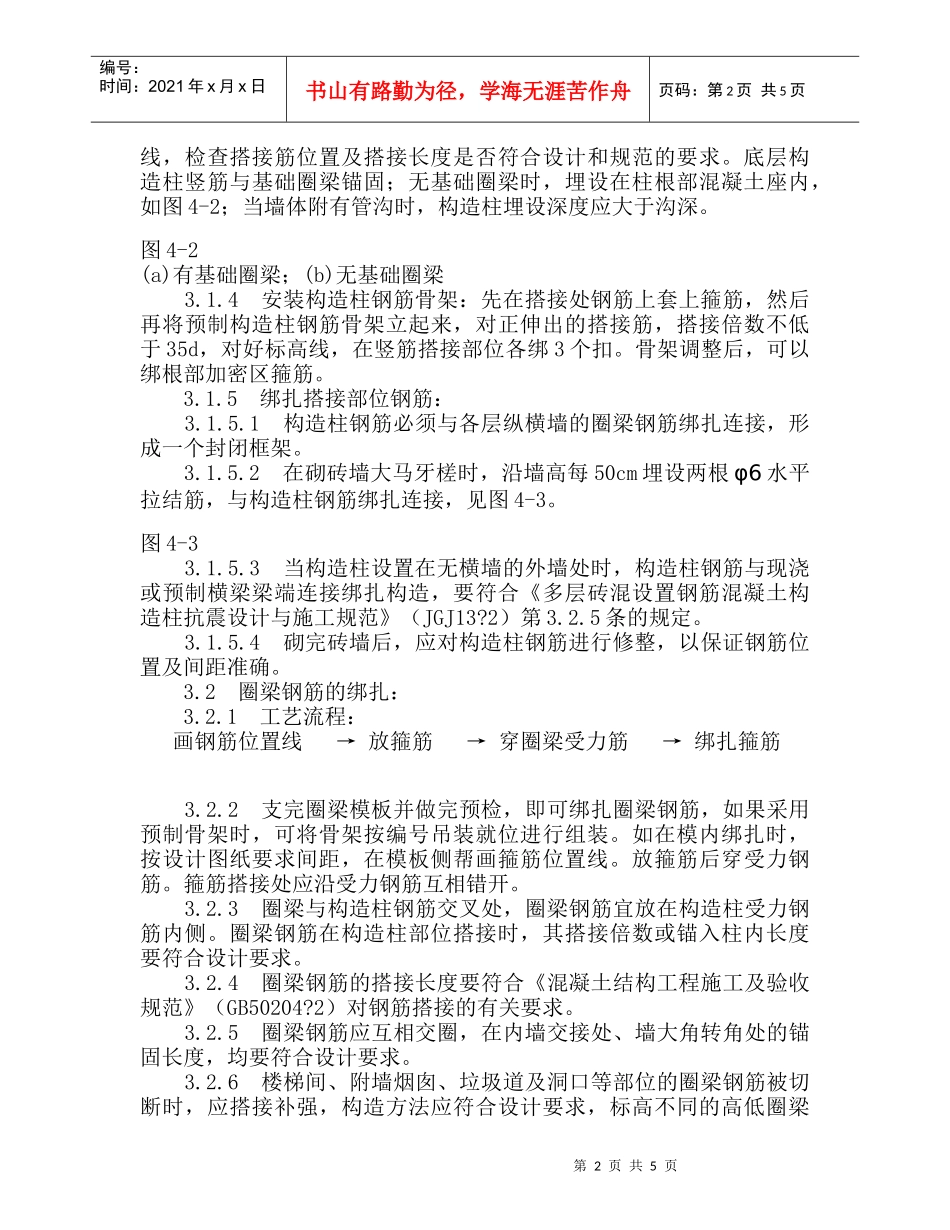

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页本工艺标准适用于砖混结构、外砖内模结构的构造柱、圈梁、板缝钢筋绑扎工艺。2.1材料及主要机具：2.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加了过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2.1.2铁丝；可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。2.1.4工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。2.2作业条件：2.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。按不同规格型号堆放并垫好垫木。2.2.2核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。2.2.3弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。2.2.4圈梁及板缝模板已做完预检，并将模内清理干净。2.2.5预应力圆孔板的端孔已按标准图（96G44）的要求堵好。3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。3.1.2.2根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。3.1.2.3穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。3.1.2.4在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。3.1.3修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内，如图4-2；当墙体附有管沟时，构造柱埋设深度应大于沟深。图4-2(a)有基础圈梁；(b)无基础圈梁3.1.4安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。骨架调整后，可以绑根部加密区箍筋。3.1.5绑扎搭接部位钢筋：3.1.5.1构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。3.1.5.2在砌砖墙大马牙槎时，沿墙高每50cm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接，见图4-3。图4-33.1.5.3当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合《多层砖混设置钢筋混凝土构造柱抗震设计与施工规范》（JGJ13?2）第3.2.5条的规定。3.1.5.4砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。3.2圈梁钢筋的绑扎：3.2.1工艺流程：画钢筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋3.2.2支完圈梁模板并做完预检，即可绑扎圈梁钢筋，如果采用预制骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。3.2.3圈梁与构造柱钢筋交叉处，圈梁钢筋宜放在构造柱受力钢筋内侧。圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。3.2.4圈梁钢筋的搭接长度要符合《混凝土结构工程施工及验收规范》（GB50204?2）对钢筋搭接的有关要求。3.2.5圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。3.2.6楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页钢筋，应按设计要求搭接或连接。3.2.7安装在山墙...
