悦城LAKE街区群塔作业防碰撞安全专项方案VIP免费

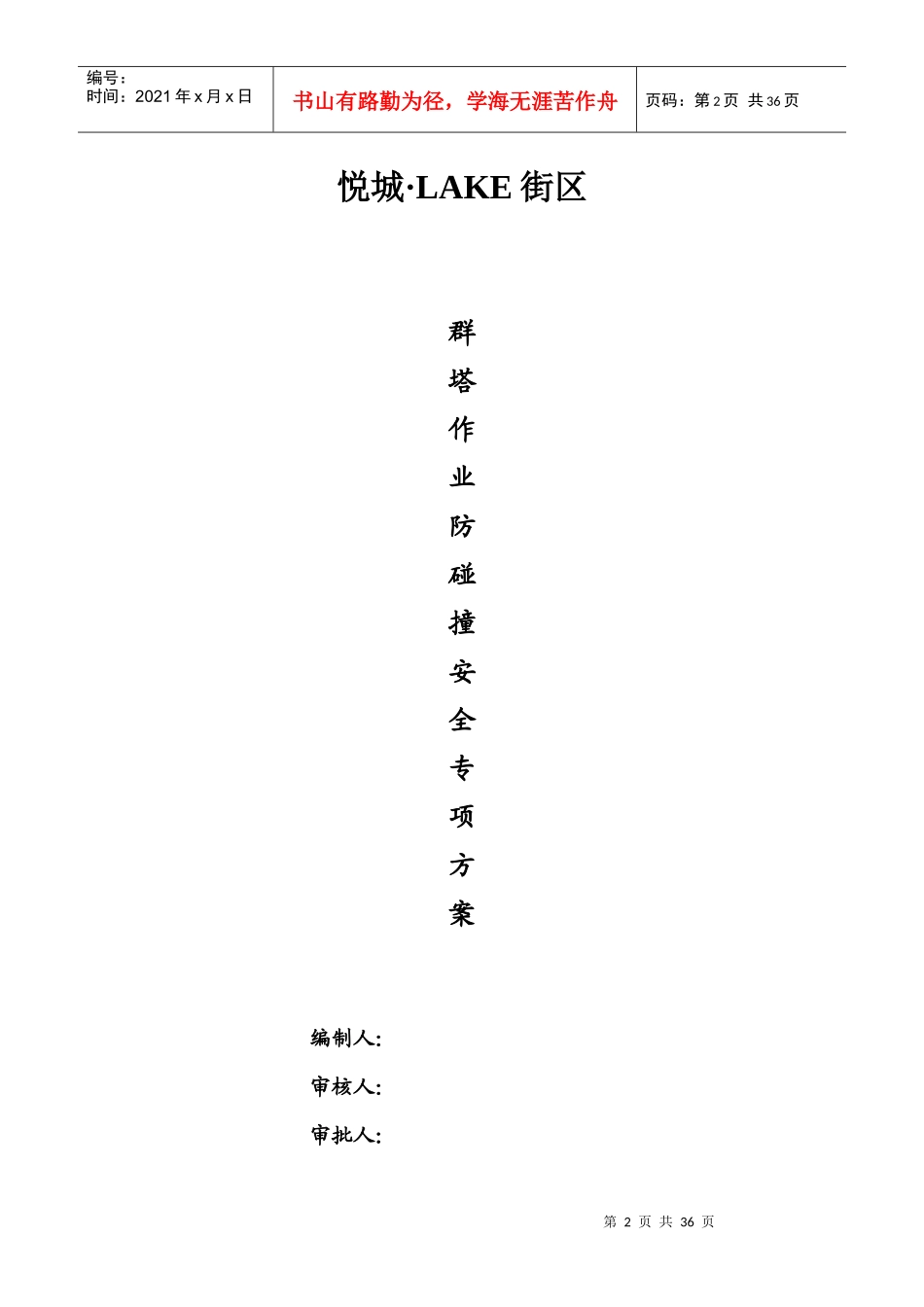

第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共36页第1页共36页第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页群塔作业防碰撞安全专项施工方案审批表表A2—14工程名称悦城·LAKE街区施工单位武汉市汉阳市政建设集团公司结构形式框剪结构建筑面积110167m²层数28层、28层、24层、20层、15层工程高度/编制部门悦城·LAKE街区项目部编制人胡俊雄审核意见审核人签字：年月日（公章）审批意见公司总工/技术负责人：年月日（公章）审查意见总监理工程师：年月日（盖章）第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页悦城·LAKE街区群塔作业防碰撞安全专项方案编制人：审核人：审批人：第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页施工单位：武汉市汉阳市政建设集团公司编制时间：2013年10月20日目录一、工程概况二、编制依据三、危险源分析及对应安全措施四、塔式起重机安全防范措施五、塔机安全防范的组织机构及管理职责六、应急预案七、施工现场平面图八、特种作业及安全员证第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页悦城·LAKE街区群塔作业防碰撞安全专项施工方案一、工程简况工程名称：悦城·LAKE街区工程地址：武汉市汉阳区龙阳村建设单位：武汉世纪龙阳置业有限公司监理单位：湖北华泰工程建设监理有限公司施工单位：武汉市汉阳市政建设集团公司设备安装单位:杭州安神设备安装有限公司湖北华宇建筑总承包有限公司悦城·LAKE街区工程总用地面积为45864m2，总建筑面积为110167m2，地下室建筑面积为23100m2。本工程有5栋高层建筑物及配套裙房组成。本工程位于邱家大湾居民区附近，与相邻社区有4米宽的马路间隔，相邻社区在工地北侧，最高建筑为18米。故塔吊安装初始高度为25米，大臂朝向为南面，吊钩收缩到20米以内，并设置警示标志。因工地原为工厂，有110kv高压电线穿过，第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页位于工地南侧地下室沿线，及西侧有横向穿越工地的线路，共两条线路，现已报请电力部门进行转移，对场内线路进行拆除，接往其他线路。具体情况如下：栋号建筑面积层数建筑高度结构类型1#楼110167㎡办公6层24.00m框架2#楼商业3层14.4m框架3#楼商业3层14.40m框架4#楼商业3层14.40m框架5#楼商业3层14.40m框架6#楼商业2层，主楼15层49.8m框架剪力墙7#楼商业2层，主楼20层64.8m框架剪力墙8#楼商业2层，主楼24层76.8m框架剪力墙9#楼商业3层14.4m框架10#楼商业3层14.4m框架11A#楼商业4层，主楼28层93.9m框架剪力墙11B#楼商业4层，主楼28层93.9m框架剪力墙地下室1层7.2m框架剪力墙第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页根据现场施工需要拟安装五台塔式起重机，由武汉设备有限公司安装和租赁服务。塔机安装的楼栋号、规格型号、生产厂家及主要性能见下表：本工程东南边为龙阳湖东路，西南边靠近排水走廊，北边为6层住宅楼，塔吊覆盖范围之内，其中1#塔吊北边原有建筑物有交叉，2#塔吊与3#塔吊相交叉且与高压线交叉5.0米，4#塔吊与5#塔吊交叉，周边环境详见施工现场平面布置图。为了满足工程需要，悦城·LAKE街区工程决定安装5台塔机用于垂直运输。各楼栋施工单位为武汉市汉阳市政建设集团公司、安装单位为杭州安神设备安装有限公司、湖北华宇建筑总承包有限公司塔机具体定位见平面布置图。该工程存在如下多塔施工安全风险：交叉作业塔机相互碰撞、临时设施高空坠物、塔机顶升作业碰撞、碰撞在建建筑物、碰撞已建建筑物等，另在2#、3#塔塔吊编号楼号规格型号生产厂家最大起重力矩最大附着高度最大起重量最大工作半径标准节尺寸（米）幅度起重量1#6#楼QTZ63（5510）华晨63吨米60米6吨42.5米1.0吨1.6×2.82#7#楼QTZ63（5510）华晨63吨米75米6吨37.5米1.0吨1.6×2.83#8#楼QTZ63（5510）华晨63吨米90米6吨55米1.0吨1.6×2....
