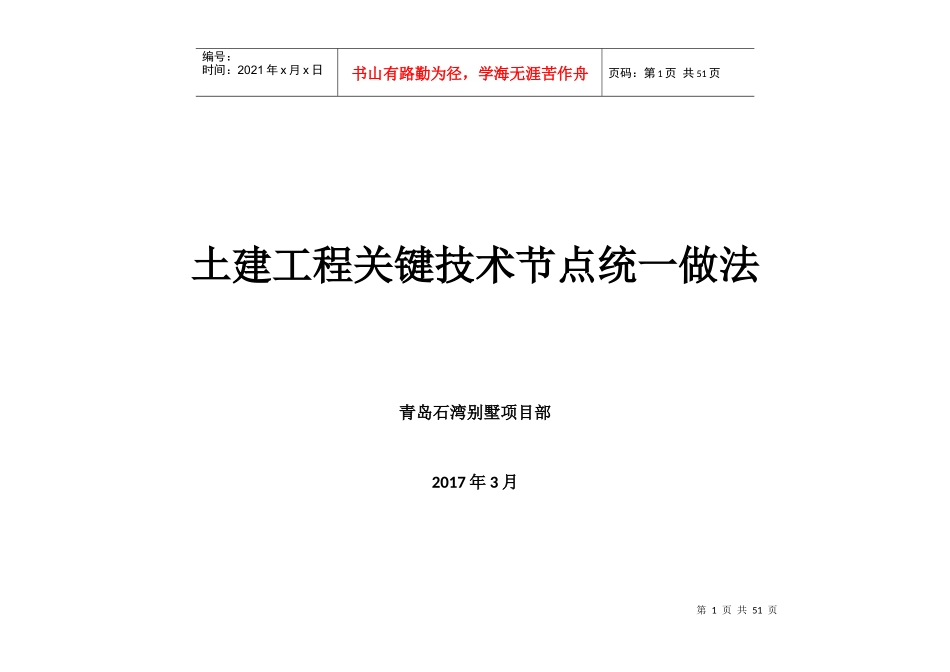

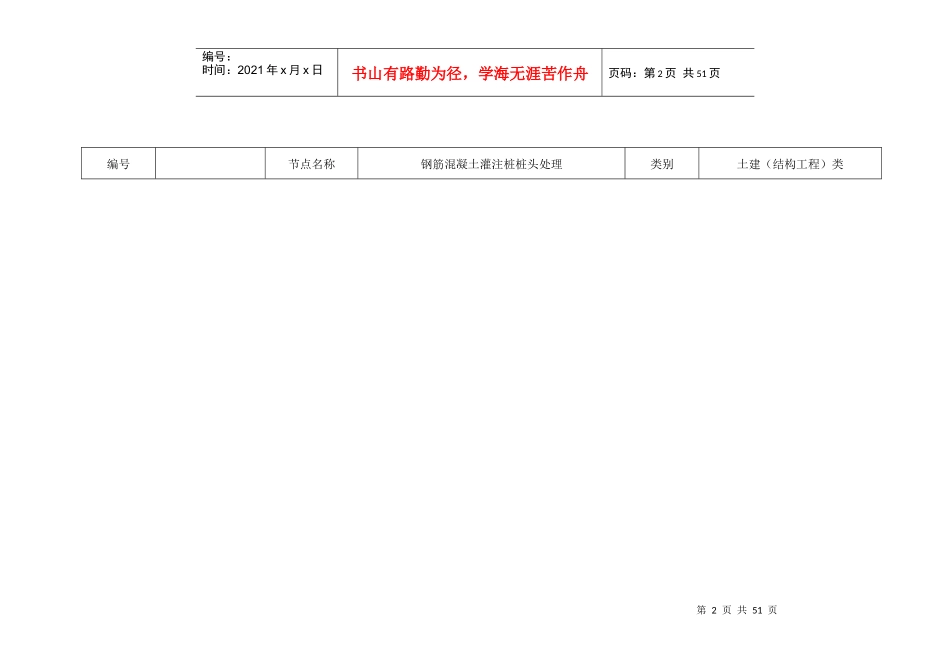

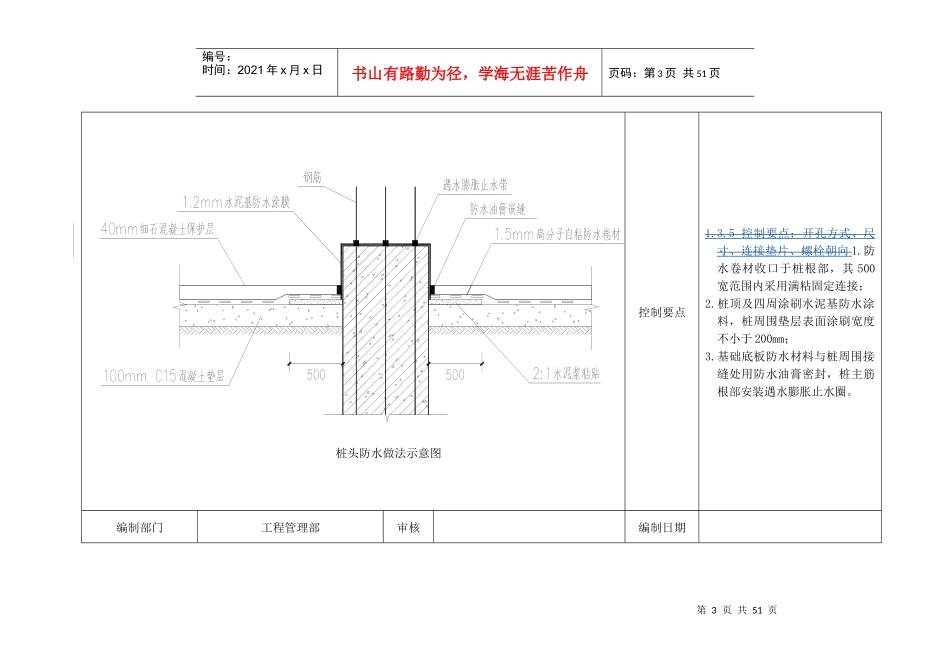

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页土建工程关键技术节点统一做法青岛石湾别墅项目部2017年3月第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页编号节点名称钢筋混凝土灌注桩桩头处理类别土建（结构工程）类第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页桩头防水做法示意图控制要点1.3.5控制要点：开孔方式、尺寸、连接垫片、螺栓朝向1.防水卷材收口于桩根部，其500宽范围内采用满粘固定连接；2.桩顶及四周涂刷水泥基防水涂料，桩周围垫层表面涂刷宽度不小于200mm；3.基础底板防水材料与桩周围接缝处用防水油膏密封，桩主筋根部安装遇水膨胀止水圈。编制部门工程管理部审核编制日期第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页编号节点名称板钢筋定位类别土建（结构工程）类双层板筋马凳、垫块放置示意图控制要点1.板钢筋绑扎完毕后，按1m见方在钢筋交叉处呈梅花形安放保护层垫块及马凳，垫块及马凳距板边不大于500mm；2.垫块、马凳应和钢筋保护层厚度、板厚度及钢筋规格相适应。第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页编制部门工程管理部审核编制日期编号节点名称地下室外墙后浇带留置类别土建（结构工程）类第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页地下室外墙后浇带留置示意图控制要点1.钢板止水带宽度应不小于300mm，厚度不小于3mm，竖直安装在墙厚1/2处，槽口朝向迎水面，并固定牢固；2.240砖砌体(标号M5)保护墙应按图方式实施稳固支撑回填土荷载；3.后浇混凝土浇筑前，应对施工缝湿润并涂刷界面剂或同配比水泥浆。编制部门工程管理部审核编制日期第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页编号节点名称外墙穿墙螺栓处理类别土建（结构工程）类外墙穿墙螺杆剖面图外墙穿墙螺杆实例图控制要点1.外墙螺杆(含地上)统一采用有止水环的对拉螺杆，剪力墙采用如图木塞预留喇叭口；2.对拉螺杆钢筋须在喇叭口内截断，严禁平砼墙面截断拉杆；3.预留喇叭口须采用聚合物水泥砂浆（1：2水泥砂浆添加适量聚合物防水剂）进行封堵，与墙面齐平。第8页共51页第7页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共51页编制部门工程管理部审核编制日期编号节点名称涉水房间内墙穿墙螺栓处理类别土建（结构工程）类第9页共51页第8页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共51页外墙穿墙螺杆剖面图控制要点1.此节点用于涉水房间内剪力墙，如厨房、卫生间和水井间；2.螺栓孔封堵前以30钻头扩孔并湿润；孔两端50mm内填塞微膨胀干硬性砂浆；3.迎水侧采用JS（Ⅱ）型防水涂料应分层多次涂刷，确保1mm厚度。4.中间层发泡剂可采用干硬性微膨砂浆代替。编制部门工程管理部审核编制日期第10页共51页第9页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共51页编号节点名称外墙临时孔洞封堵类别土建（结构工程）类外墙临时孔洞封堵节点图控制要点1.外墙临时孔洞的封堵全采用C20细石膨胀混凝土封堵。2.室外部分涂刷JS涂膜材料封口。第11页共51页第10页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共51页编制部门工程管理部审核编制日期编号节点名称填充墙顶部处理类别土建（结构工程）类第12页共51页第11页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共51页填充墙顶部斜砌砖示意图控制要点1.滚砖需在填充墙砌完按规范留设间隔时间后进行；2.斜砌角度为60°，逐块斜砌挤紧，灰缝厚度控制在8～12mm；3.滚砖两端、中间用三角混凝土预制块砌筑。编制部门工程管理部审核编制日期第13页共51页第12页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
