灌溉闸及消力池分部技术施工方案VIP免费

灌溉闸及消力池分部技术施工方案_第1页
1/29
灌溉闸及消力池分部技术施工方案_第2页
2/29
灌溉闸及消力池分部技术施工方案_第3页
3/29

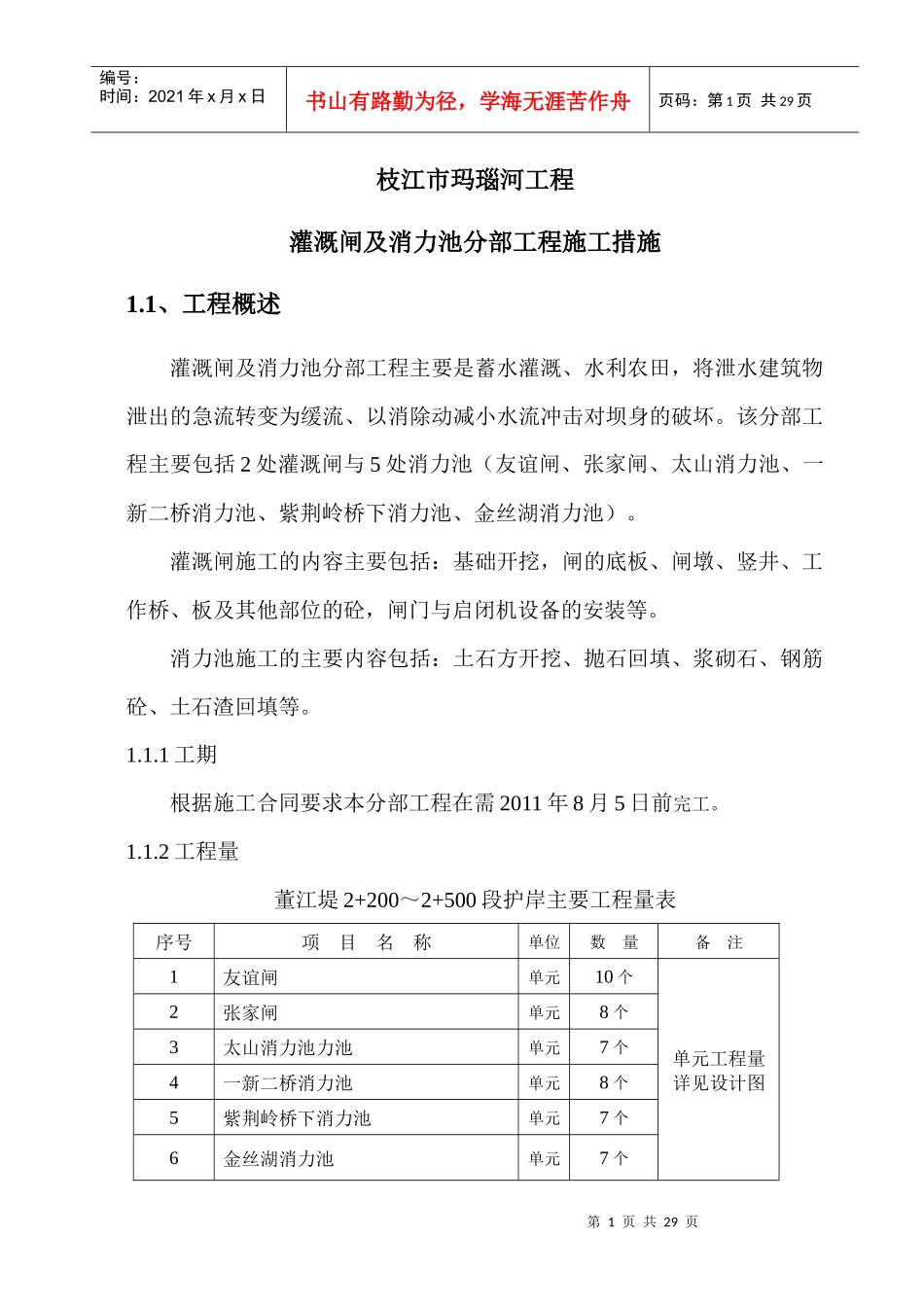

第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共29页枝江市玛瑙河工程灌溉闸及消力池分部工程施工措施1.1、工程概述灌溉闸及消力池分部工程主要是蓄水灌溉、水利农田,将泄水建筑物泄出的急流转变为缓流、以消除动减小水流冲击对坝身的破坏。该分部工程主要包括2处灌溉闸与5处消力池(友谊闸、张家闸、太山消力池、一新二桥消力池、紫荆岭桥下消力池、金丝湖消力池)。灌溉闸施工的内容主要包括:基础开挖,闸的底板、闸墩、竖井、工作桥、板及其他部位的砼,闸门与启闭机设备的安装等。消力池施工的主要内容包括:土石方开挖、抛石回填、浆砌石、钢筋砼、土石渣回填等。1.1.1工期根据施工合同要求本分部工程在需2011年8月5日前完工。1.1.2工程量董江堤2+200~2+500段护岸主要工程量表序号项目名称单位数量备注1友谊闸单元10个单元工程量详见设计图2张家闸单元8个3太山消力池力池单元7个4一新二桥消力池单元8个5紫荆岭桥下消力池单元7个6金丝湖消力池单元7个第2页共29页第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共29页7山洪沟消力池单元7个1.1.3灌溉闸与消力池做法灌溉闸示意图排洪涵出口消力池示意图1排洪涵出口消力池示意图2第3页共29页第2页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共29页1.2、施工方法1.2.1围堰施工施工围堰、共土方1200m3,拟定4天完成,按有效工作日4天计算,每天完成土方填筑300m3。围堰填筑前,首先对业主提供的测量控制点进行复核后建立用于填筑施工的测量控制网并牢固标记。填筑时每10m测放一条断面控制线,并在水上用浮标作出明显标志,拉锚固定,施工中随时检测填筑断面与设计围堰是否相符。1.2.2围堰拆除①围堰拆除采用后退法进行拆除施工。②围堰拆除时,不能采用突然全面破堤的方式,只能在与上游坝坡相接处先破小口,待围堰内外水位持平后,方可进行大规模拆除。③根据拆除时的水位情况,确定干地拆除后的最小经济断面,在保证围堰及基坑安全的前提下,首先干地开挖水位以上部分,然后从背水侧开挖,预留挡水体断面,尽可能减少围堰的水下拆除方量,然后进行围堰水下部分的开挖拆除。第4页共29页第3页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共29页④除围堰水上部分采用1m3反铲分层挖土、装车,配8t自卸汽车运土,弃料运至弃渣场。拆除围堰水下部分采用0.5m3索铲挖除、装车,配8t自卸汽车运渣,弃渣运至弃渣场1.2.3土方开挖本工程土方采取0.5m3挖机挖装车、8t自卸汽车外运,土方弃于沿线指定的弃土场整平成型。开挖的总原则:采取自上而下,分段平行循序推进的施工方法施工,即施工时逐段逐段的挖完到位,不宜将整个坡面全部揭开,一是有利于各单元工程项目施工实行交叉流水作业,加快施工进度;二是有利于一次性开挖到位,防止开挖后坡面内水外渗,避免进行二次开挖时施工机械产生内陷、打滑而不能作业;三是未开挖或开挖不到的地方原表层未被破坏,而有利于雨后排水。1.2.4土方回填土方开挖包括导滤沟和脚槽等项目,采取人工方式开挖施工,余土采用自卸汽车运至弃土场堆放。沟槽在人工保护层土方开挖时开挖完成。1、设计范围内的土方回填设计范围内的土方回填,主要位于护砌的坡面和滩顶局部低洼地段,由于回填区地势低洼,回填前必须在清除地表杂物和耕植土与腐植土的同时,开挖好截排水沟,做到旱地施工,截排水沟可结合土方开挖的截排水沟一起布置。回填土的土质应符合填筑的技术要求。利用开挖土料回填时,应选择滩顶土质较好、含水量适宜的土壤,采用挖土机配合自卸汽车运土第5页共29页第4页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共29页回填,或用推土机就地推土回填;当开挖土料的土质与含水量不符合填筑要求时,则应在外地选择合适的土方填筑。填筑土方的松铺厚度每层高25~30cm,采用履带式推土机进行铺摊整平碾压,碾压遍数根据土的物理力学性能和含水量经试验确定,使其压实度(干容重)能符合设计要求,土方填筑逐段同时施工,先将清基后的低洼坑地填...
