分离乙醇水精馏塔设计(含经典工艺流程图和塔设备图)VIP免费

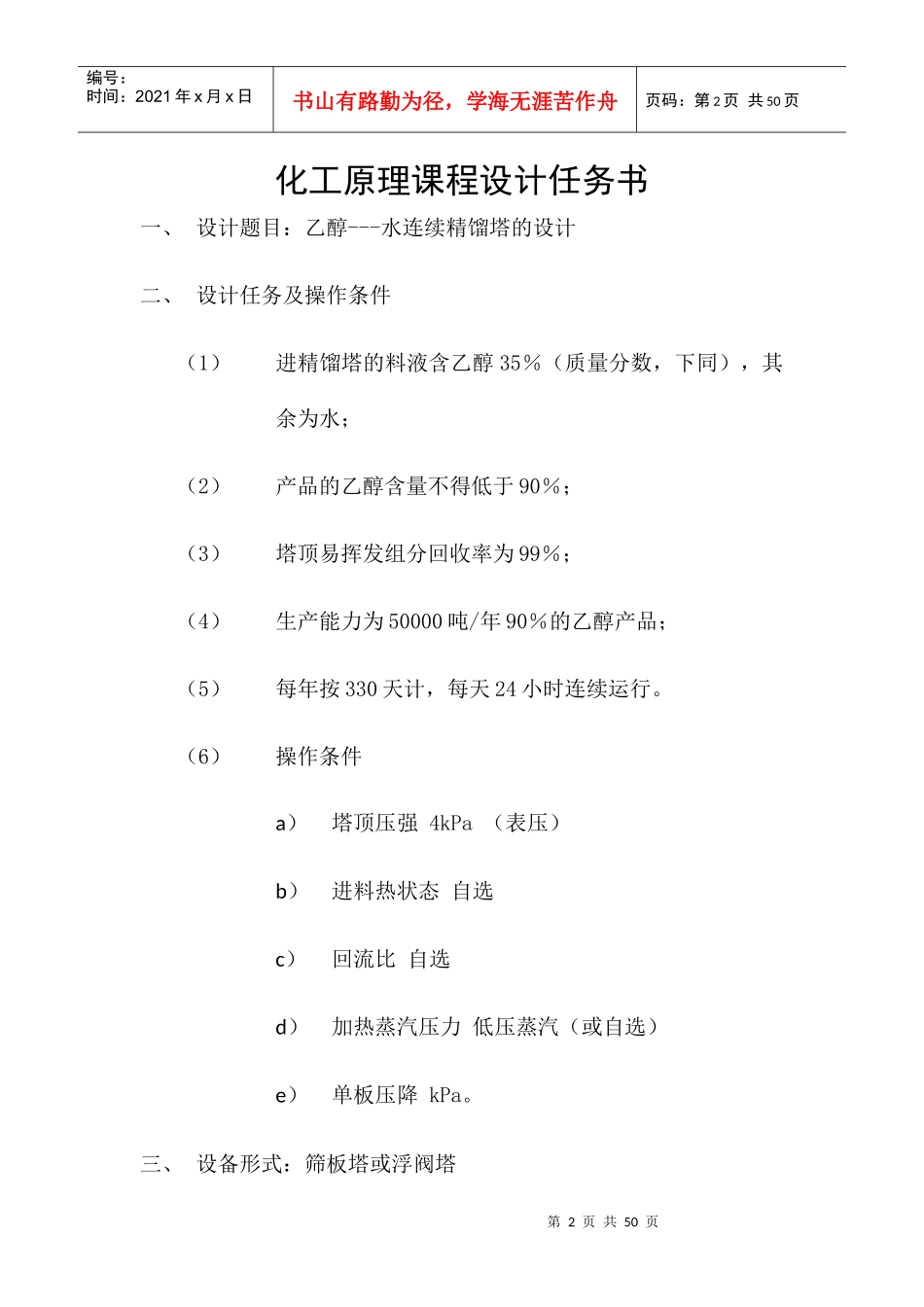

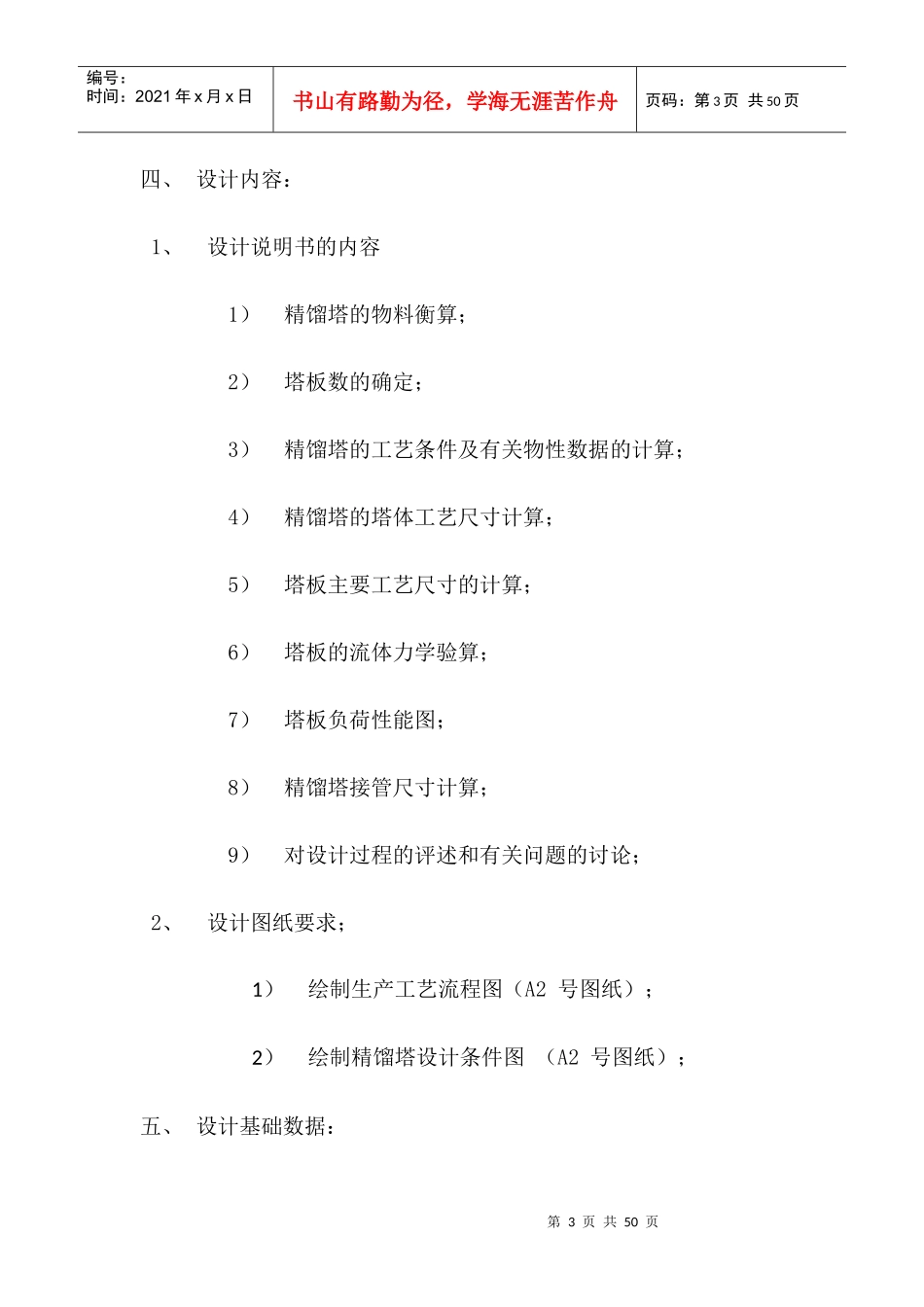

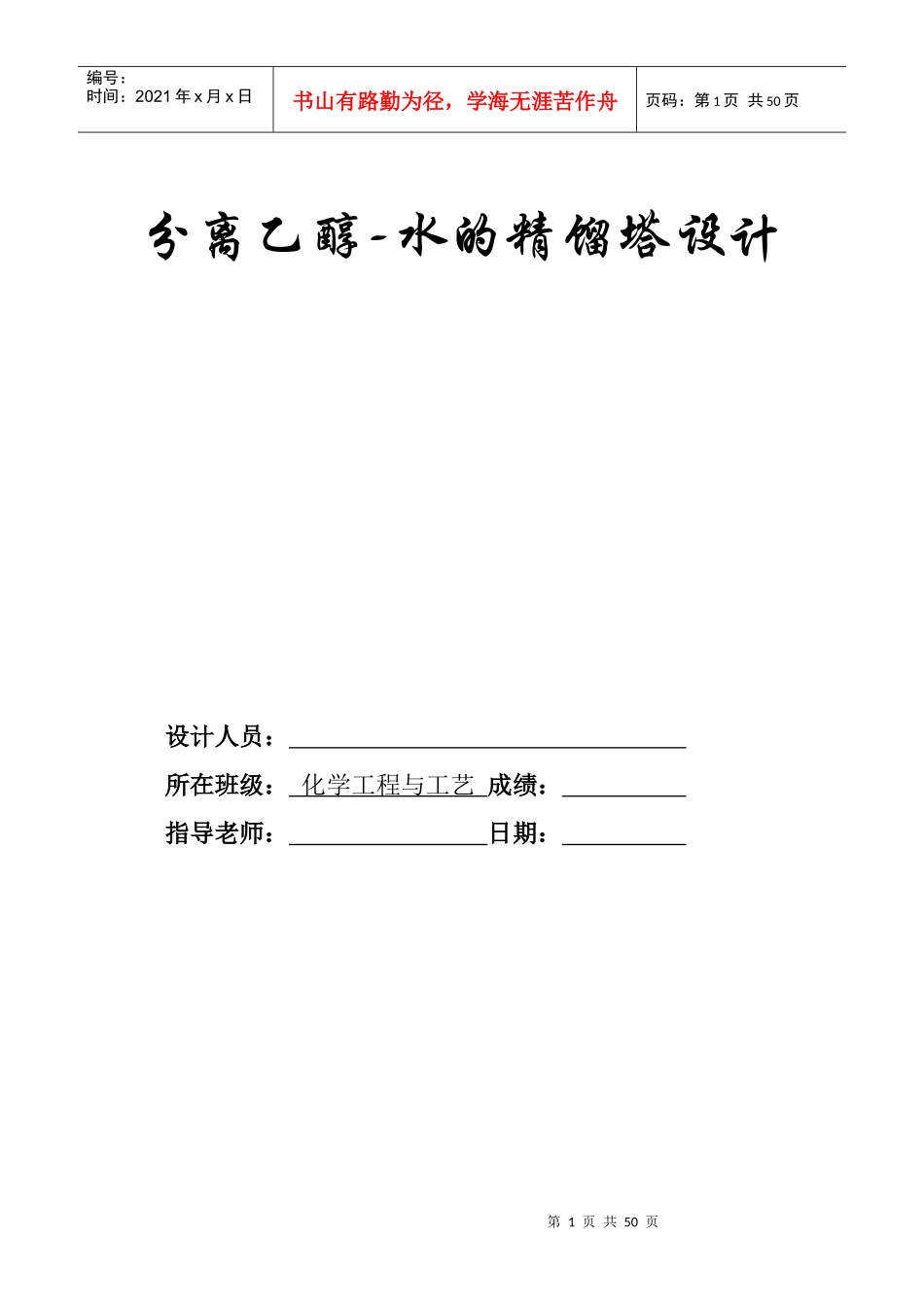

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。（6）操作条件a）塔顶压强4kPa（表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降kPa。三、设备形式：筛板塔或浮阀塔第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2号图纸）；2）绘制精馏塔设计条件图（A2号图纸）；五、设计基础数据：第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页1.常压下乙醇---水体系的t-x-y数据；2.乙醇的密度、粘度、表面张力等物性参数。一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。塔顶压强4kPa（表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成xF＝＝0.1740原料乙醇组成xD0.7788塔顶易挥发组分回收率90％平均摩尔质量MF=由于生产能力50000吨／年，.第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页则qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。由乙醇和水有关物性的数据，求的求得乙醇—水体系的相对挥发度α=5.1016，最小回流比的计算：采用泡点进料，所以q＝1，xF，由气液平衡方程y，所以yq，即，把xF=xq=𝟎.𝟏𝟕𝟒𝟎作y轴平行线交操作线与f.如下图即.求得yq=0.5130.所以，根据最小回流比计算公式Rmin第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页即，Rmin=,根据回流比R是最小回流比的合适倍数，所以选择选择2倍。即R=2Rmin=0.879.进料热状况选择为泡点进料，所以q=1精馏段，根基操作线方程：y=所以，y=0.468x+0.415联立y=x所以x=xD=0.7801提馏段，y=联立y=x求得y=2.872x-0.078所以提馏段x=xw=0.04根据xD，xw，及xq以及操作线方程，利用图解法在x-y坐标上做出平衡线与对角线并且画梯级作图如下：由图可知，精馏段塔板为10.提馏段为5.一个再沸器.所以提馏段为4个板.所需总塔板数为提馏段和精馏段之和，故，所需总塔板数为14.查手册得水和乙醇气液平衡数据，t数据利用表2中数据由第7页共50页第6页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共50页拉格朗日插值可求得、、。进料口：,=79.26℃塔顶：，=78.05℃塔釜：，=97.63℃精馏段平均温度℃提馏段平均温度℃由塔顶和塔底平均温度得=℃查手册得，由内插法可得在87.84℃下，乙醇的粘度为，水的粘度为可以有下式求得平均粘度其中xi-进料中某组分的摩尔分数-该组分的粘度，按照塔的平均温度下的液体计则=0.4*0.3790+0.6*0.3245=0.3463mPaS带入回归方程E1=0.563-0.276lg2=0.594该算法为泡罩塔蒸馏塔...
