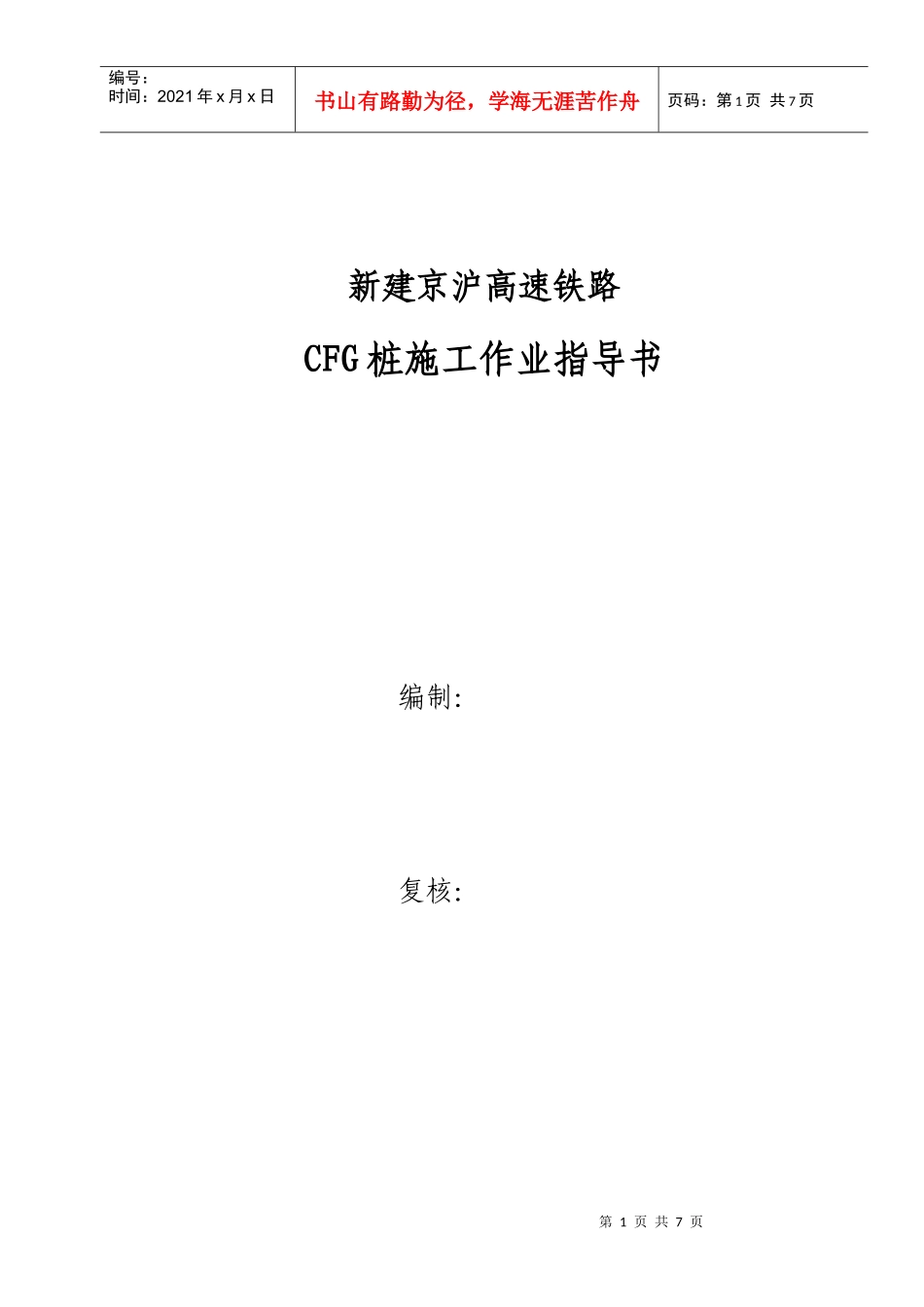

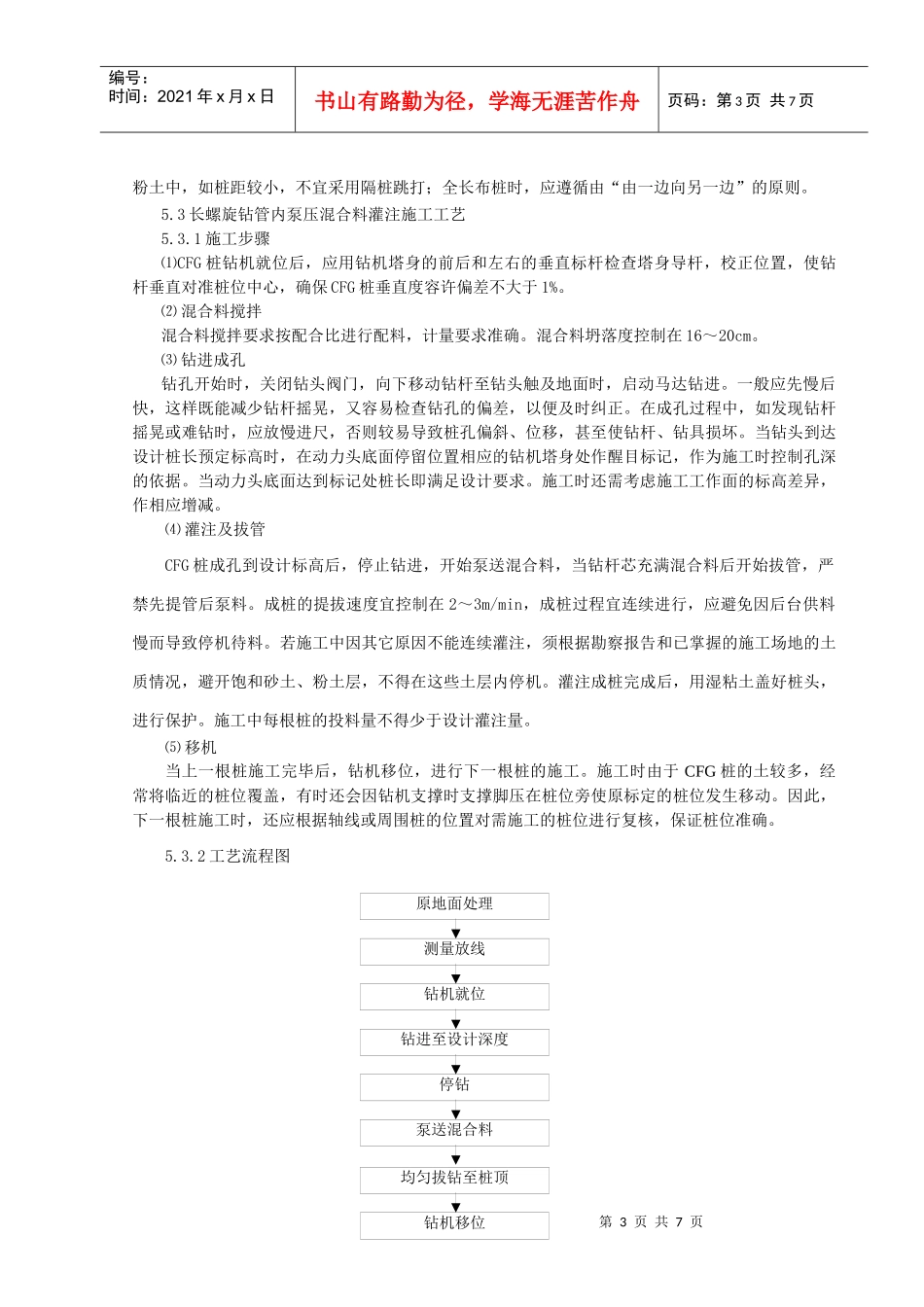

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页新建京沪高速铁路CFG桩施工作业指导书编制：复核：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页中铁三局京沪高速铁路土建五标十二工区二00八年二月十二日1目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范《客运专线铁路路基工程施工技术指南》TZ212-2005；2编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号；《京沪高速铁路路基CFG桩施工实施细则》；新建铁路北京至上海高速铁路徐州至上海段《路基工程设计施工图》（土建工程五标段）。3适用范围适用于京沪高速铁路土建工程五标段十二工区地基处理中CFG桩的施工。4材质要求选用的水泥、粉煤灰、碎石及外加剂等原材料应符合设计要求，并按相关规定进行检验。按设计要求进行室内配合比试验，选定配合比。5施工工艺流程及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。⑵平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。⑶测量放线，定出控制轴线和边线，打桩并标识。⑷施工前进行成桩工艺试验，确定施工工艺和参数。5.2施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。具体的施工方法由现场试验来确定。连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散第3页共7页第2页共7页原地面处理钻机移位均匀拔钻至桩顶泵送混合料停钻钻进至设计深度钻机就位测量放线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。5.3长螺旋钻管内泵压混合料灌注施工工艺5.3.1施工步骤⑴CFG桩钻机就位后，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。⑵混合料搅拌混合料搅拌要求按配合比进行配料，计量要求准确。混合料坍落度控制在16～20cm。⑶钻进成孔钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。一般应先慢后快，这样既能减少钻杆摇晃，又容易检查钻孔的偏差，以便及时纠正。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则较易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。当钻头到达设计桩长预定标高时，在动力头底面停留位置相应的钻机塔身处作醒目标记，作为施工时控制孔深的依据。当动力头底面达到标记处桩长即满足设计要求。施工时还需考虑施工工作面的标高差异，作相应增减。⑷灌注及拔管CFG桩成孔到设计标高后，停止钻进，开始泵送混合料，当钻杆芯充满混合料后开始拔管，严禁先提管后泵料。成桩的提拔速度宜控制在2～3m/min，成桩过程宜连续进行，应避免因后台供料慢而导致停机待料。若施工中因其它原因不能连续灌注，须根据勘察报告和已掌握的施工场地的土质情况，避开饱和砂土、粉土层，不得在这些土层内停机。灌注成桩完成后，用湿粘土盖好桩头，进行保护。施工中每根桩的投料量不得少于设计灌注量。⑸移机当上一根桩施工完毕后，钻机移位，进行下一根桩的施工。施工时由于CFG桩的土较多，经常将临近的桩位覆盖，有时还会因钻机支撑时支撑脚压在桩位旁使原标定的桩位发生移动。因此，下一根桩施工时，还应根据轴线或周围桩的位置对需施工的桩位进行复核，保证桩位准确。5.3.2工艺流程图第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页长螺旋钻管内泵压CFG桩施工工艺流程图5.4注意事项⑴施工过程中应做好地面标高的观测，防止因断桩引起地面隆起，对桩顶上升最大的桩或怀疑发生质量事故的桩要开挖查看。⑵成桩28天后进行桩身质量、完整性检验，单桩承载力试验及复合地基承载力试验。6质量控制及检验6.1质量控制⑴开工...
